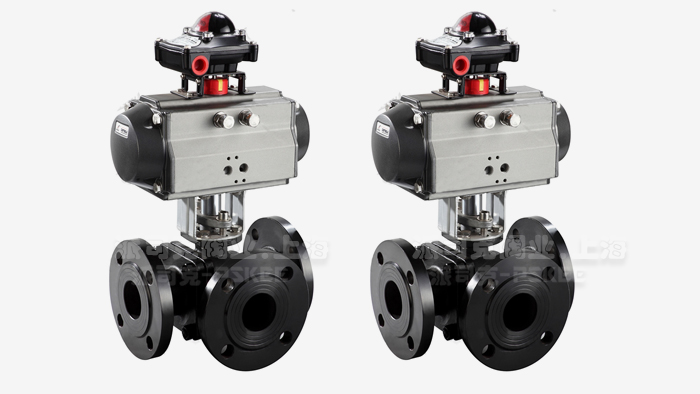

气动三通球阀产品简述：
气动三通球阀可靠性高，设计实现了轻量化，使用寿命长，流通能力大，阻力小。气动三通球阀有T型和L型。Q645FT型三通球阀能使三条正交的管道相互联通和切断第三条通道，起分流、合流作用。Q644FL型三通球阀只能连接相互正交的两条管道，不能同时保持第三条管道的相互连通，只起分配作用。

气动三通球阀结构特点：
1、气动三通球阀结构紧凑、启闭迅速、流道畅通、流体阻力小。
2、三通球阀密封性能好：利用四面阀座材料聚四氟乙烯弹性变形实现无泄漏密封。

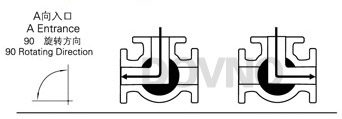

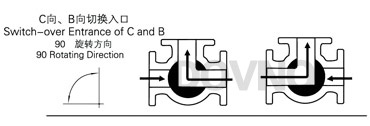

3、一阀多用：任一通口可用作入口而无泄漏，三通既可制成L型通口，也可制成T型通口。
4，三通球阀维修方便：在系统卸压后，无需拆下整个阀体就可进行检查和维修。
5、气动球阀适用于供水、石化、冶金、矿山、轻纺、能源、造纸、食品、钢铁等管路系统中对介质流向进行切换以及对介质的分流或混合流体。

气动三通球阀执行标准：
I．设计和制造：GB／T12237-1989； APl608。
2．检验和试验：GB／T13927-1992； APl 598。
3．法兰连接：JB／T79]一2-1994； ASME／ANSI B165。
4．结构长度：JD-2002

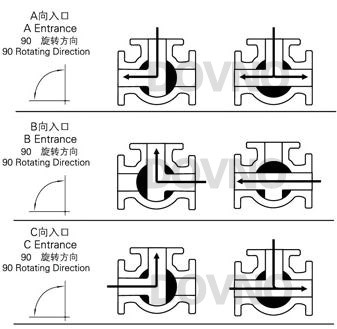

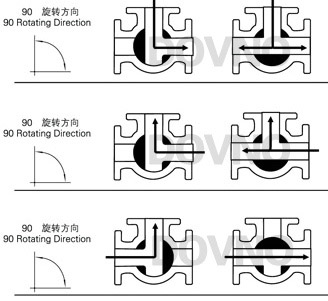

气动三通球阀T型通口示意：
三通球阀T型通口示意图

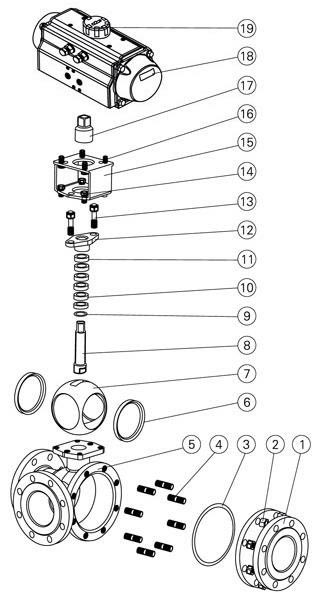

气动三通球阀主要材料表：

序号	零件名称	材质
C	P	R
1	右阀体	WCB	ZG1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti
2	螺母	35	1Cr18Ni9Ti	1Cr18Ni9Ti
3	垫片	PTFE	PTFE	PTFE
4	螺柱	35	1Cr18Ni9Ti	1Cr18Ni9TI
5	阀体	WCB	ZG1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti
6	阀座	PTFE	PTFE	PTFE
7	球体	1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
8	阀杆	1Cr13	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
9	垫片	PTFE	PTFE	PTFE
10	填料	PTFE	PTFE	PTFE
11	衬套	PTFE	PTFE	PTFE
12	压盖	WCB	ZG1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti
13	螺栓	35	1Cr18Ni9Ti	1Cr18Ni9Ti
14	螺栓	35	1Cr18Ni9Ti	1Cr18Ni9Ti
15	连接支架	1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni9Ti
16	螺栓	35	1Cr18Ni9Ti	1Cr18Ni9Ti
17	连接套	1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni9Ti
18	气动装置	铝合金Aluminum alloy
19	位置指示器	塑料Plastic

※注：三通系列球阀主要零部件及密封圈的材质可根据实际工况条件或用户要求设计选用。

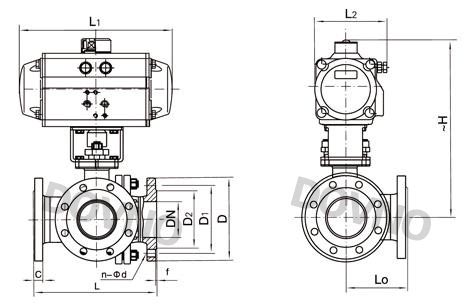

气动三通球阀外形结构图：

气动三通球阀1.6Mpa外形尺寸表：

通径		外形尺寸					连接法兰尺寸
mm	in	L	L0	L1	L2	H	D	D1	D2	C	f	n-φd
15	1/2	150	75	140/178	62/75	185/191	95	65	46	14	2	4-φ14
20	3/4	150	75	164/214	75/91	197/225	105	75	56	16	2	4-φ14
25	1	180	90	164/214	75/91	199/227	115	85	65	16	2	4-φ14
32	11/4	200	100	190/295	91/112	240/266	140	100	76	18	3	4-φ18
40	11/2	220	110	210/295	101/112	255/271	150	110	84	18	3	4-φ18
50	2	240	120	247/340	112/127	286/307	165	125	99	20	3	4-φ18
65	21/2	260	130	276/398	127/139	330/335	185	145	118	20	3	4-φ18
80	3	280	140	308/438	139/159	349/383	200	160	132	20	3	8-φ18
100	4	320	160	348/562	159/206	421/487	220	180	156	22	3	8-φ18
125	5	380	190	432/724	176/228	485/557	250	210	184	22	3	8-φ18
150	6	440	220	524/928	228/275	582/629	285	240	211	24	3	8-φ22
200	8	550	275	648/1033	275/324	702/750	340	295	266	24	3	12-φ22

气动三通球阀2.5Mpa外形尺寸表：

通径		外形尺寸					连接法兰尺寸
mm	in	L	L0	L1	L2	H	D	D1	D2	C	f	n-φd
15	1/2	150	75	164/214	75/91	191/219	95	65	46	14	2	4-φ14
20	3/4	150	75	164/214	75/91	197/225	105	75	56	16	2	4-φ14
25	1	180	90	190/246	91/101	227/237	115	85	65	16	3	4-φ14
32	11/4	200	100	210/295	101/112	256/266	140	100	76	18	3	4-φ18
40	11/2	220	110	247/340	112/127	271/292	150	110	84	18	3	4-φ18
50	2	240	120	276/398	127/139	307/312	165	125	99	20	3	4-φ18
65	21/2	260	130	308/438	139/159	335/370	185	145	118	22	3	4-φ18
80	3	280	140	348/478	159/176	383/400	200	160	132	24	3	8-φ18
100	4	320	160	378/724	176/228	438/510	235	190	156	24	3	8-φ22
125	5	380	190	524/928	228/275	557/604	270	220	184	26	3	8-φ26
150	6	440	220	648/1033	275/324	629/677	300	250	211	28	3	8-φ26
200	8	550	275	715/1129	324/380	750/808	360	310	274	30	3	12-φ26

气动三通球阀产品应用：
气动三通球阀是一种旋转型换向阀，一般与电磁阀等气动元件组合使用。球阀流道阻力小，流量系数大。阀芯有L型和T型两种，用于分配流体或分流合流场合。具三通球阀有关闭严密，结构紧凑，重量轻，维修方便等优点。气动三通球阀广泛用于气体、液体、蒸汽、油品等腐蚀性介质的管道自动化控制。
