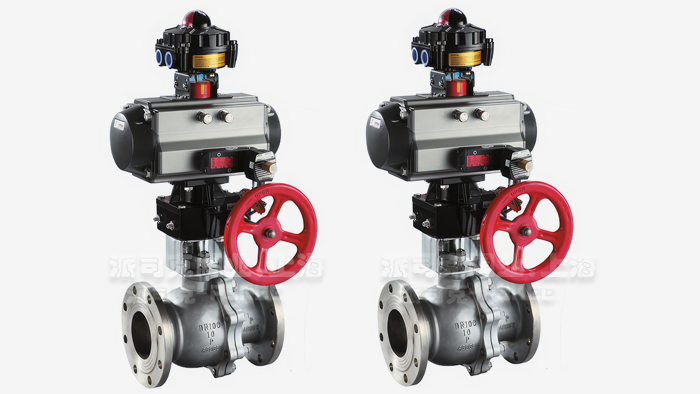

气动法兰球阀产品概述：
气动法兰球阀适用于PN1.0MPa～PN10.0MPa的各种管路上，用于截断或接通管路中的介质，选用不同的材质，气动球阀可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质。气动法兰球阀可广泛应用于造纸、石化、化工、冶金、电力、环保、石油、轻工等工业部门的自动化控制系统中。

气动法兰球阀产品特点：
气动法兰球阀采用两片式分体式结构设计，按GB/T12237设计标准，结构长度：GB/T12221，法兰标准GB/T9113。球阀具有防火结构，采用ISO5211直接安装执行器的平台设计；球体与球体之间带防静电装置；阀杆防爆出设计；有双层阀杆填料符合阀杆泄露测试要求；双碟形弹片自动压紧填料设计。
气动法兰球阀设计标准：
APPLECABLE STANDARDS：
防爆中轴/全流Blow-out Proof stem/Full port
设计和制造标准按照Design: GB/T12237/1989；
结构长度按照face toface : GB/T12221-1989；
法兰端尺寸按照End Flange：GB9113.1；
检验和测试按照Test: GB/T13927-1992；
防火设计测试Fire Safe：API607；

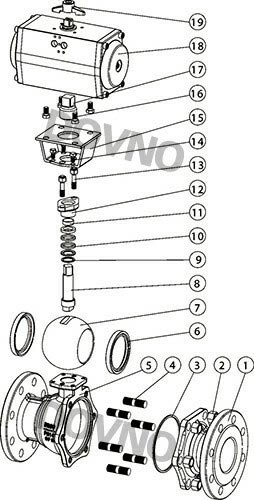

气动法兰球阀结构图：
气动法兰球阀主要材料表：

序号	零件名称	材质
		C	D	R
1	右阀体	WCB	ZG1Cr18Ni9Ti	ZG1Cr18Ni12M02Ti
2	螺母	35	1Cr18Ni9Ti	1Cr18Ni9Ti
3	垫片	PTFE	PTFE	PTFE
4	螺柱	35	1Cr18Ni9Ti	1Cr18Ni9Ti
5	阀体	WCB	ZG1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti
6	阀座	PTFE	PTFE	PTFE
7	球体	1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
8	阀杆	1Cr13	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
9	垫片	PTFE	PTFE	PTFE
1	填料	PTFE	PTFE	PTFE
11	衬套	PTFE	PTFE	PTFE
12	压盖	WCB	ZG1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti
13	螺栓	35	1Cr18Ni9Ti	1Cr18Ni9Ti
14	螺栓	35	1Cr18Ni9Ti	1Cr18Ni9Ti
15	连接支架	1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni9Ti
16	螺栓	35	1Cr18Ni9Ti	1Cr18Ni9Ti
17	连接套	35	1Cr18Ni9Ti	1Cr18Ni9Ti
18	气动装置	--	--	--
19	位置指示器	塑料	塑料	塑料

※注：该系列球阀主要零部件及密封圈的材质可根据实际工况条件或用户要求设计选用。

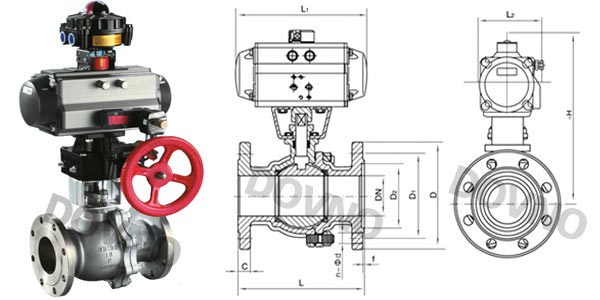

气动法兰球阀外形尺寸图：

气动法兰球阀1.6Mpa外形尺寸表：

公称通径 DN	外形尺寸				连接法兰尺寸
	L	L1	12	H	D	D1	D2	C	f	n-φd
15	130	140/178	62/75	185/191	95	65	46	14	2	4-φ14
20	130	140/178	62/75	191/197	105	75	56	16	2	4-φ14
25	140	140/214	62/91	193/227	115	85	65	16	2	4-φ14
32	165	164/214	75/91	212/240	140	100	76	18	3	4-φ18
40	165	164/246	75/101	217/255	150	110	84	18	3	4-φ18
50	203	190/295	91/112	260/286	165	125	99	20	3	4-φ18
65	222	210/295	101/112	293/309	185	145	118	20	3	4-φ18
80	241	247/395	112/139	323/349	200	160	132	20	3	8-φ18
100	305	276/478	127/176	382/438	220	180	156	22	3	8-φ18
125	356	348/562	159/206	468/534	250	210	184	22	3	8-φ18
150	394	378/724	176/228	510/582	285	240	211	24	3	8-φ22
200	457	524/928	228/275	655/702	340	295	266	24	3	12-φ22

气动法兰球阀2.5Mpa外形尺寸表：

公称通径DN	外形尺寸				连接法兰寸
	L	L1	L2	H	D	D1	D2	C	f	n-φd
15	140	1401/178	62/75	185/191	95	65	46	14	2	4-φ14
20	152	1401/178	62/75	191/197	105	75	56	16	2	4-φ14
25	165	164/214	75/91	199/227	115	85	65	16	3	4-φ14
32	178	164/246	751/101	212/250	140	100	76	18	3	4-φ18
40	190	190/246	911/101	245/255	150	110	84	18	3	4-φ18
50	216	210/295	1011/112	270/286	165	125	99	20	3	4-φ18
65	241	247/340	1121/112	309/330	185	145	118	22	3	8-φ18
80	283	276/395	127/139	344/349	200	160	132	24	3	8-φ18
100	305	348/478	1591/176	421/438	235	190	156	24	3	8-φ22
125	381	378/562	176/206	485/534	270	220	184	26	3	8-φ26
150	403	432/724	206/228	559/582	300	250	211	28	3	8-φ26
200	502	524/928	228/275	655/702	360	310	274	30	3	12-φ26

气动法兰球阀4.0Mpa外形尺寸表：

公称通径DN	外形尺寸				连接法兰寸
	L	L1	L2	H	D	D1	D2	D3	C	f	n-φd
15	140	1401/178	62/75	1851/191	95	65	46	40×4	14	2	4-φ14
20	152	164/214	75/91	197/225	105	75	56	51×4	16	2	4-φ14
25	165	164/214	75/91	199/227	115	85	65	58×4	16	3	4-φ14
32	178	190/295	911/112	240/266	140	100	76	66×4	18	3	4-φ18
40	190	210/295	1011/112	255/271	150	110	84	76×4	18	3	4-φ18
50	216	247/340	1121/127	286/307	165	125	99	88×4	20	3	4-φ18
65	241	276/398	1271/139	330/335	185	145	118	110×4	22	3	8-φ18
80	283	308/438	139/159	349/383	200	160	132	121×4	24	4	8-φ18
100	305	348/562	159/206	421/487	235	190	156	150×4.5	24	4	8-φ22
125	381	432/724	176/228	485/557	270	220	184	176×4.5	26	4	8-φ26
150	403	524/928	228/275	582/629	300	250	211	204×4.5	28	4	8-φ26
200	502	6481/1033	275/324	702/750	375	320	284	260×4.5	34	5	12-φ30

气动法兰球阀产品应用：
气动法兰球阀的主要特点是本身结构紧凑，易于操作和维修，适用于水、溶剂、酸和天然气等一般工作介质，而且还适用于工作条件恶劣的介质，如氧气过氧化氢，甲烷和乙烯等。球阀阀体可以是整体的，也可以是组合式的。 本类气动法兰球阀应安装在管道的水平方向。
