气动三片式法兰球阀产品简述：
三片式法兰气动球阀是一种三段式结构，球阀铸造采用精铸工艺，结构合理、造型美观。三片式阀座采用弹性密封结构，密封可靠，球阀启闭轻松。阀杆采用有倒密封的下装式结构，阀腔异常升压时，阀杆不会被冲出。气动三片式法兰球阀广泛适用于石油、化工、城市给排水等要求严格切断的工况。

气动三片式法兰球阀产品标准：
三片式球阀防爆中轴/全流
气动球阀设计和制造标准按照: ASME B16.34,API608；
结构长度按照 : ASME B16.10；
法兰端尺寸按照：ASME B16.5；
检验和测试按照: API598；
防火设计测试：API607；

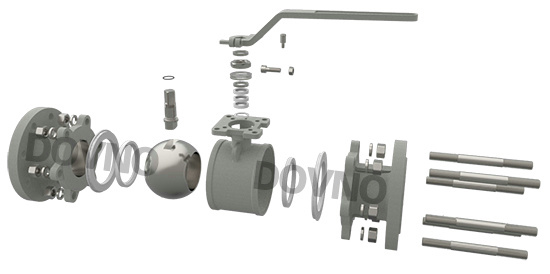

气动三片式法兰球阀结构图：

气动三片式法兰球阀材料表：

名称	材质
	ANSI/JIS/DIN	ANSI/JIS/DIN	ANSI/JIS/DIN
阀体	A351-CF8M/SCS14A/1.4408	A351-CF8/SCS13A/1.4308	A216-WCB/SCPH2/1.0619
阀盖	A351-CF8M/SCS14A/1.4408	A351-CF8/SCS13A/1.4308	A216-WCB/SCPH2/1.0619
球	SUS316	SUS304
六角螺母	A194-8
弹性垫片	SUS304
密封圈	PTFE/VITON
阀座	PTFE/RPTFE/PPL
阀杆	SUS316	SUS304
O型圈	FKM(VITON)
止推垫	PTFE/RPTFE
填料	PTFE/GRAFOIL
蝶簧	SUS304
阀杆螺母	SUS304
填料压盖	SUS304
手柄	SUS201
定位杆	SUS304
内六角圆柱头螺钉	SUS304
六角螺母	A194-8
双头螺栓	SA193-B8

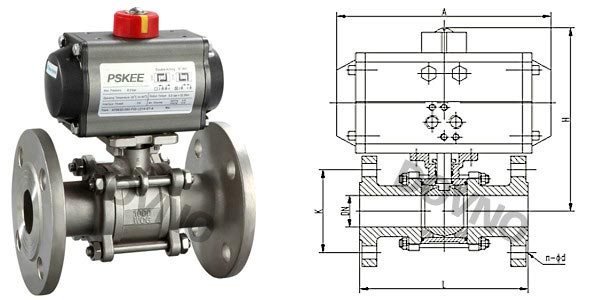

气动三片式法兰球阀外形尺寸图：

气动三片式法兰球阀跟二片式类似，也是全通径的球阀，但球体中间多了一个阀体，阀体分为三部分，左右为副阀体，中间为主阀体。球阀主副阀体通过螺栓连接起来，安装和拆卸比较方便，承受压力较好，流通能力强，安装方便，易拆卸维修和清洗。
气动三片式球阀按照ISO5211标准，采用高平台球阀结构，可直接与气动或电动连接组成自控阀门。

气动三片式法兰球阀外形尺寸表：

通径DN	L	A	H	K	N-Φd
15	130	160	290	65	4-12
20	150	160	310	75	4-12
25	160	190	350	85	4-12
32	180	190	370	100	4-16
40	200	206	406	110	4-16
50	230	216	446	125	4-16
65	290	260	550	145	4-16
80	310	286	596	160	8-16
100	350	340	690	180	8-16

气动三片式法兰球阀产品应用：
气动三片式法兰球阀主要特点是本身结构紧凑，易于操作和维修，气动三片式法兰球阀适用于水、溶剂、酸和天然气等一般工作介质，三片式球阀而且还适用于工作条件恶劣的介质，如氧气过氧化氢,甲烷和乙烯等。要求严格切断的工况。

相关产品

·气动三片式法兰球阀质保体系：
有了您的信任与支持，我们提供值得信赖的Ruihao品牌产品，我们支持一系列的系统技术参数、技术指导、文件支持，实行质量跟踪、客户档案、售后保障。
·气动三片式法兰球阀产品标准：
我们的产品按国际及国内相关标准验收，产品实行"全程跟踪"服务；随货提供"铭牌""质量证明""质保卡"，产品带有"说明书""检验报告"等相关说明。
·气动三片式法兰球阀解决方案：
瑞濠公司为工业系统和水力提供的整体方案，我们专注产品质量，把握每一个生产细节全程控制; 不仅为用户解决需求，还保障了控制系统运行可靠性，减少系统的故障及维护，不懈努力的为用户提供高品质、高性能的产品。
·气动三片式法兰球阀售后保障：
瑞濠公司实行完善的用户档案和全程服务制度，每个用户都进行全程免费技术咨询、安装指导、跟踪服务以及相关咨询服务。
瑞濠公司的阀门产品实行"三包"服务，货物到现场提供相应技术指导支持; 质保期实行12个月到24个月不等。
·气动三片式法兰球阀订购说明：
1.阀门产品：如有指定型号标准，请直播销售热线咨询价格，了解详情！
2.阀门技术支持：如没有指定产品型号规格，请把工况要求、设计图纸、技术规范，发送传真或邮件至本公司。
3.产品订货参数：通径（DN）,公称压力（Mpa），温度（℃），连接方式（螺纹、法兰、对夹等）。
4.产品驱动方式：手动、蜗轮、气动、电动等。
5.产品标准:国标GB、日标JIS、美标ANSI、德标DIN、英标BS、欧标EN等。
6.阀门报价确认：本公司提供报价清单及技术标准说明至客户确认，在双方技术各方面确认后再拟定合同。
7.阀门质量要求、质量标准、供方对质量负责的条件:按有关质量标准。

产品品牌	Ruihao
产品型号	Q641F-3PC
产品口径	DN15-DN150
产品压力	150LB/300LB
产品材质	WCB,CF8,CF8M
产品应用	石油，化工，电站
