气动固定式球阀产品概述：
固定式球阀在石油、天然气、煤炭和矿石的开采、提炼加工和管道输送系统中使用；应用在化工产品、医药和食品生产中。固定式球阀广泛应用在水电、火电和核电的电力生产系统中；在城市和工业企业的给排水、供热、和供气系统中；在治金生产系统中得以广泛的应用，气动球阀密闭在各类管路系统种用于截断或接通介质流，使介质按照预定的程序输送到各个指定点。

气动固定式球阀产品特点：
气动固定式球阀是高性能球阀，适用于长输管线和一般工业管线，其强度、耐恶劣环境性等在设计时进行了考虑，适用于各种腐蚀性和非腐蚀性介质。它与浮动球阀相比，工作时，阀前流体压力在球体上产生的作用力全部传递给轴承，不会使球体向阀座移动，因而阀座不会承受过大的压力，所有固定式球阀的转矩小、阀座变形小，密封性能稳定、使用寿命长，气动固定式球阀适用于高压、大口径管道场合。弹簧预阀座组件，具有自紧特性，实现上游密封。每阀有两个阀座，每个方向都能密封，因而安装没有流向限制，是双向。固定式球阀有二块式和三块式两种阀体结构，中法兰用螺栓连接，密封采用增强聚四氟乙烯镶入不锈钢圈内，钢圈后部设有弹簧保证阀座紧贴球体，保持密封。上下阀杆均设有PTFE轴承，减少磨擦，操作省力，小轴底部没有调整片，保证球与密封圈的接处位置。采用全通径的结构使阀门流量孔径与管线内径一致，以便管线清扫。

气动固定球阀设计标准：
设计依据 API、ANSI标准
设计标准 API6D、ANSI B16.10
结构长度 API6D、ANSIB16.10
系列固定球阀结构长度及连接法兰尺寸可根据用户要求来设计制造。

气动固定球阀性能规范：

试验压力(MPa)	公称压力(MPa)					压力级(class)			JIS(K)
试验压力(MPa)	1.6	c2.5	4.0	6.4	10.0	150	300	600	10K	20K
强度试验	2.4	3.75	6.0	9.6	15.0	3.0	7.5	16.5	2.4	3.8
密封试验	1.76	2.75	4.4	7.04	11.0	2.2	5.5	12.1	1.5	2.8

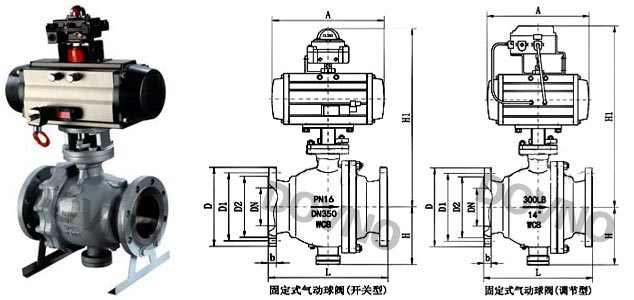

气动固定球阀结构图：

气动固定球阀外形尺寸表：

公称通径 DN(mm)	50	65	80	100	125	150	200	250	300	350	400	500	600	700
L	130	140	150	165	180	200	220	250	280	320	360	400	630	750
H	-	-	-	-	-	-	335	385	430	470	590	700	780	950
H1	固定式球阀根据所配执行机构而定，配置执行器不同，连接尺寸也不同
A	固定式球阀根据所配执行机构而定，配置执行器不同，连接尺寸也不同
D	165	185	200	220	250	285	340	405	460	520	580	705	840	910
D1	125	145	160	180	210	240	295	355	410	470	525	650	770	840
D2	99	118	132	156	184	211	266	319	370	435	485	608	718	788
n-φd	4-18	4-18	8-18	8-18	8-18	8-22	12-22	12-26	12-26	12-26	12-30	12-34	12-41	12-41

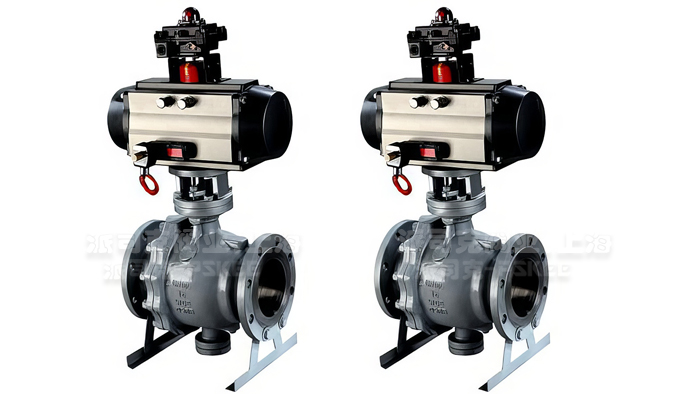

气动固定式球阀产品应用：
气动固定式球阀是一种高性能球阀，适用于长输管线和一般的工业管线、耐恶劣环境性等的设计时均已进行了考虑。阀座变形小，操作力矩轻，密封性能可靠，使用寿命长。适用于高压、大口径的场合。

相关产品

·气动固定式球阀质保体系：
有了您的信任与支持，我们提供值得信赖的Ruihao品牌产品，我们支持一系列的系统技术参数、技术指导、文件支持，实行质量跟踪、客户档案、售后保障。
·气动固定式球阀产品标准：
我们的产品按国际及国内相关标准验收，产品实行"全程跟踪"服务；随货提供"铭牌""质量证明""质保卡"，产品带有"说明书""检验报告"等相关说明。
·气动固定式球阀解决方案：
瑞濠公司为工业系统和水力提供的整体方案，我们专注产品质量，把握每一个生产细节全程控制; 不仅为用户解决需求，还保障了控制系统运行可靠性，减少系统的故障及维护，不懈努力的为用户提供高品质、高性能的产品。
·气动固定式球阀售后保障：
瑞濠公司实行完善的用户档案和全程服务制度，每个用户都进行全程免费技术咨询、安装指导、跟踪服务以及相关咨询服务。
瑞濠公司的阀门产品实行"三包"服务，货物到现场提供相应技术指导支持; 质保期实行12个月到24个月不等。
·气动固定式球阀订购说明：
1.阀门产品：如有指定型号标准，请直播销售热线咨询价格，了解详情！
2.技术支持：如没有指定产品型号规格，请把工况要求、设计图纸、技术规范，发送传真或邮件至本公司。
3.产品订货参数：通径（DN）,公称压力（Mpa），温度（℃），连接方式（螺纹、法兰、对夹等）。
4.产品驱动方式：手动、蜗轮、气动、电动等。
5.产品标准:国标GB、日标JIS、美标ANSI、德标DIN、英标BS、欧标EN等。
6.阀门报价确认：本公司提供报价清单及技术标准说明至客户确认，在双方技术各方面确认后再拟定合同。
7.阀门质量要求、质量标准、供方对质量负责的条件:按有关质量标准。

产品品牌	Ruihao
产品型号	RH-Q647F,Q647H
产品口径	DN50-DN500
产品压力	1.6Mpa-10.0Mpa
产品材质	WCB,CF8
产品应用	石化,电站,冶金,化工
