【三通L型球阀】瑞濠品牌.质量保证，瑞濠阀业全方面介绍Q44F三通L型球阀相关标准、选型、作用、结构图、规格型号；外形尺寸、工作原理、安装维护及产品说明书；为广大用户提供高品质、高性能、高标准、高寿命、价格优惠的系列三通L型球阀。

---

三通L型球阀简述：

三通L型球阀在结构上采用一体化结构，4面阀座的密封型式，可靠性高，设计实现了轻量化，使用寿命长，流通能力大，阻力小。三通L型球阀有T型和L型。T型球阀能使三条正交的管道相互联通和切断第三条通道，起分流、合流作用。L型球阀只能连接相互正交的两条管道，不能同时保持第三条管道的相互连通，只起分配作用。

三通L型球阀特点：

设计标准: GB/ T12237—1989, DIN 3357/ 1, API 608 法兰标准: GB/ T9113.1, JB/ T 79, DIN 3202, JIS B2002, ASME B16.10 结构标准: GB/ T12221—1989, DlN 3202, JlS B2002, ASME 16.10 检验标准: GB/ T13927 DlN 3230/ 3, API 598 JIS B 2003

三通L型球阀用途和性能规范：

本阀适用于工作温度≤150℃的水、蒸汽或油类介质的管路上， 用来转换流向及接通或截断路中介质

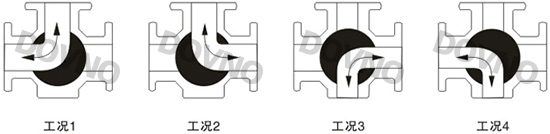

三通L型球阀流向图：

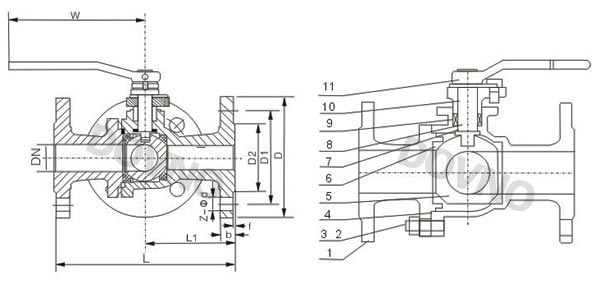

三通L型球阀外形结构尺寸图：

三通L型球阀外形尺寸表：

国标GB STANDARD(PN1.6Mpa) 公称通径DN 15 20 25 32 40 50 65 80 100 125 150 200 250 300 尺寸 （mm） L 150 160 180 200 220 240 260 280 320 380 440 550 670 720 D 95 105 115 135 145 160 180 195 215 245 280 335 405 460 D1 65 75 85 100 110 125 145 160 180 210 240 295 365 410 Z-Φd 4-Φ14 4-Φ14 4-Φ18 4-Φ18 4-Φ18 4-Φ18 4-Φ18 8-Φ18 8-Φ18 8-Φ18 8-Φ23 12-Φ23 12-Φ25 12-Φ25

日标T型三通L型球阀外形尺寸表：

美标ANSI STANDARD（150LB） 公称通径DN 15 20 25 32 40 50 65 80 100 125 150 200 250 300 尺寸 （mm） L 150 160 180 200 220 240 260 280 320 380 440 550 670 720 D 89 98 108 117 127 152 178 190 229 254 279 343 406 483 D1 60.5 70 79.5 889 98.5 121 140 153 191 216 242 299 362 432 Z-Φd 4*15 4*15 4*15 4*15 4*15 4*19 4*19 8*19 8*22 8*22 8*22 8*22 2*25 2*25

美标三通L型球阀外形尺寸表：

日标 JIS STANDARD(10K) 公称通径DN 15 20 25 32 40 50 65 80 100 125 150 200 250 300 尺寸 （mm） L 150 160 180 200 220 240 260 280 320 380 440 550 670 720 D 95 100 125 135 140 155 175 185 210 250 280 330 400 445 D1 70 75 90 100 105 120 140 150 175 210 240 290 355 400 Z-Φd 4*15 4*15 4*19 4*19 4*19 4*19 4*19 8*19 8*19 8*23 8*23 12*23 12*25 16*25

三通L型球阀采用两阀座密封结构，外形美观、密封性能好，它能实现对管道中介质流向的切换，也能使相互垂直的两个通道连通或关闭。三通L型球阀适用于工作温度≤150℃的水、蒸汽或油类介质的管路上，用来转换流向及接通或截断路中介质。
