【三通内螺纹球阀】瑞濠品牌.质量保证，瑞濠阀业全方面介绍不锈钢三通螺纹球阀相关标准、选型、作用、结构图、规格型号；外形尺寸、工作原理、安装维护及产品说明书；为广大用户提供高品质、高性能、高标准、高寿命、价格优惠的系列三通内螺纹球阀。

---

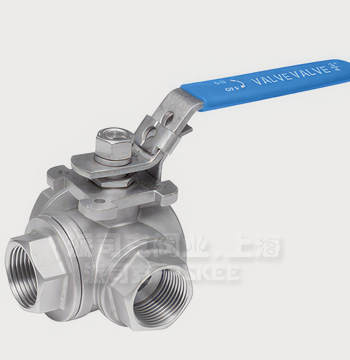

三通内螺纹球阀概述：

三通螺纹球阀有T形和L形。T形能使三条正交的管道相互联通和切断第三条通道，起分流、合流作用。L形三通螺纹球阀只能连接相互正交的两条管道，不能同时保持第三条管道的相互连通，只起分配作用。

三通内螺纹球阀设计特点：

·球阀根据标准ASME B16.34设计 ·结构简单,密封性能好,扭矩小 ·铸造，固溶化处理 带锁装置 ·全流量设计。 ·L型流道口 L Port ·T型流道口 T Port ·减流量 Reduced Port ·多种螺纹端供选择 Various Thread Standards ·采用ISO 5211 直接安装执行器平台设计

三通内螺纹球阀设计标准STANDARDS:

设计标准Design: ASME B16.34 壁厚标准Wsll Thickness:ASME B16.34 螺纹标准Pipe THread: ASME B1.20.1,BS21 DIN 2999/259,ISO 228/1 JIS B 0203,ISO 7/1 检测标准Inspection & Testing:MSS SP-110, EN 12266

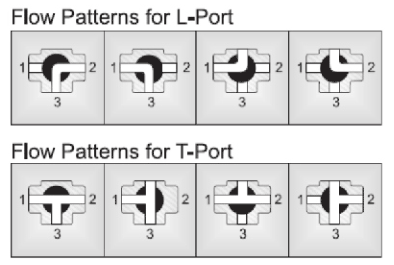

三通内螺纹球阀流向示意图：

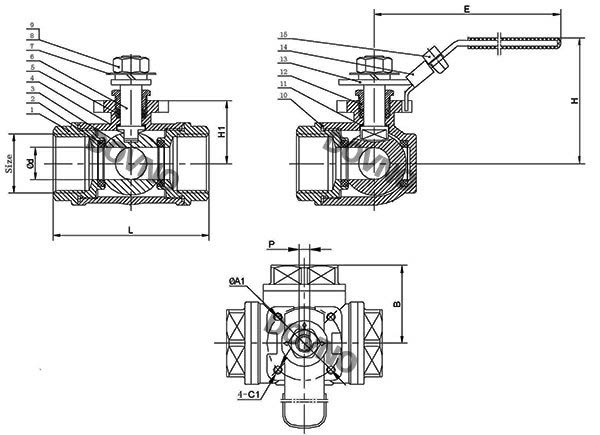

三通内螺纹球阀外形尺寸图：

三通内螺纹球阀主要材料表：

名称 材质 ANSI/JIS/DIN ANSI/JIS/DIN ANSI/JIS/DIN 阀盖 A351-CF8M/SCS14A/1.4408 A351-CF8/SCS13A/1.4308 A216-WCB/SCPH2/1.0619 阀座 PTFE/RPTFE/PPL 球体 SUS316 SUS304 阀体 A351-CF8M/SCS14A/1.4408 A351-CF8/SCS13A/1.4308 A216-WCB/SCPH2/1.0619 填料 PTFE/RPTFE/PPL 阀杆 SUS316 SUS304 指示牌 SUS304 六角螺母 A194-8 弹性垫片 SUS304 密封圈 PTFE/RPTFE/PPL 止推垫 PTFE/RPTFE 填料压盖 SUS304 手柄 SUS201 锁片 SUS201 手柄插销 PVC

三通内螺纹球阀外形尺寸表：

单位：mm

序号 d L B H H1 E ØA1 ØC1 P ISO 5211 螺纹端 1/4" 8 50 25 61 28 120 36 M5 5 F03 NPT、MPT、BSPT、BSP、DIN、PT、etc... 3/8" 8 50 25 61 28 120 36 M5 5 F03 1/2" 12 68 34 61 28 120 36 M5 5 F03 3/4" 15 82 41 65 33 120 36 M5 6 F03 1" 18 88 44 71 35.5 160 42 M5 7 F04 1-1/4" 25 115 57.5 80 45 160 42 M5 7 F04 1-1/2" 32 133 66.5 95 52 175 50 M6 9 F05 2" 38 143 71.5 100 57 175 50 M6 9 F05

三通螺纹球阀有T形和L形。T形能使三条正交的管道相互联通和切断第三条通道，起分流、合流作用。L形只能连接相互正交的两条管道，不能同时保持第三条管道的相互连通，只起分配作用。阀体结构紧凑，启闭迅速，流体阻力小，密封性能好，适用于介质流向的切换、分流或合流。
