【电动高压角型调节阀】瑞濠品牌.质量保证，瑞濠阀业全方面介绍『ZDLS电动高压角型调节阀』相关标准、选型、作用、结构图、规格型号；外形尺寸、工作原理、安装维护及产品说明书；为广大用户提供高品质、高性能、高标准、高寿命、价格优惠的系列电动角型调节阀。

---

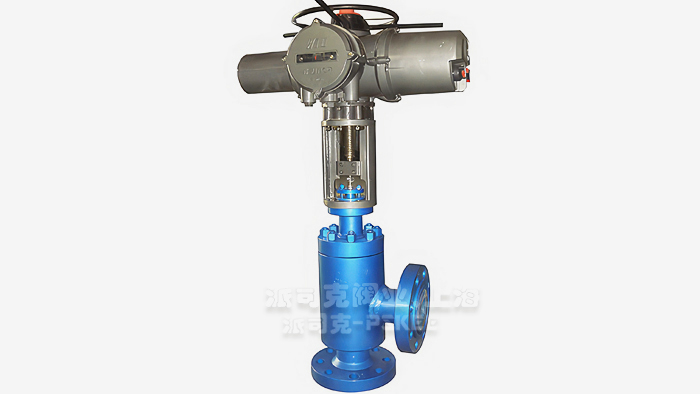

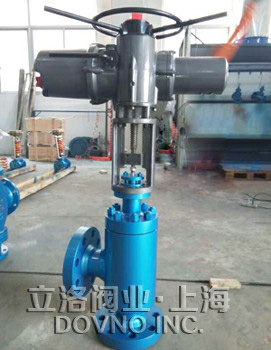

电动角型调节阀产品简述：
电动角型调节阀由直行程电动执行机构和角型阀两部分组成。以单项交流220V电源为动力，接受0～10或mA或4～20mA直流信号，自动地控制调节阀开度，达到对管道内流体的压力、流量、温度、液位等工艺参数的连续调节。
高压角型电动调节阀体积小、重量轻、阀芯采用顶导向结构，具有流路简单、阻力小、易于冲洗的特点。适用于要求直角连接，介质为高粘度、含悬浮物和颗粒状介质的调节。
电动角型调节阀产品特点：
电子式电动角形调节阀体形状简单、易于锻造成形．可弥补铸件组织疏松造成的不良。
该高压角型调节阀它具有动作稳定可靠、流路简单、防堵性能好等优点。适用于高粘度，含有浮物和颗粒状固体介质的调节和-需要直角安装的场合。
电动角型调节阀主要技术性能指标：
泄漏率：II级，小于额定流量的10-4
回差：配3610L执行机构为2%， 配PSL执行机构为1%
基本误差：配3610L执行机构为±2% 配PSL执行机构为±1%

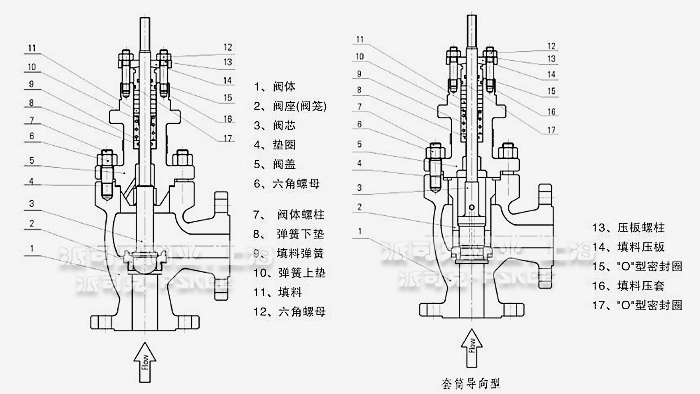

电动角型调节阀产品结构：

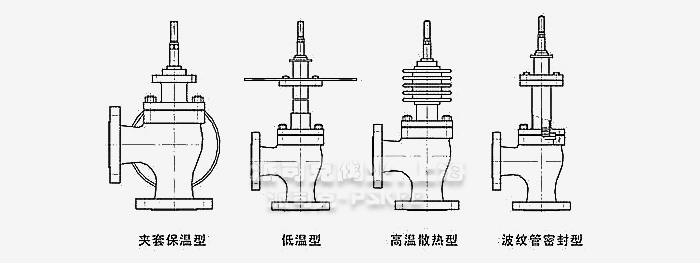

注：常温型：常温型工作温度-20-+200℃，泄露等级为Ⅳ级。
高温型阀盖增设散热片，可用于介质温度-60-+450℃的场合。
波纹管密封型对上下移动的阀杆形成的密封，防止流体外漏。
低温型采用加长阀盖加隔热板结构可于-196℃深冷场合。
电动角型调节阀技术参数：

公称通径(DN)			20	25	32	40	50	65	80	100	125	150	200	250	300
阀座直径(dn)			20	25	32	40	50	65	80	100	125	150	200	250	300
额定流量系数(KV)	直线性	6.9	11	17.6	27.5	44	69	100	176	275	440	690	875	1250
	等百分	6.3	10	15	25	40	64	100	160	250	400	630	850	1180
允许压差(MPa)			6.4	6.4	5.0	2.8	1.7	1.7	1.0	6.0	4.8	3.3	1.8	1.5	0.8
公称压力(MPa)			1.6、2.5、4.0、6.4、10.0、16.0、25.0、32.0
额定行程(mm)			16			25	40			60			100
阀盖形式			标准型(-17～+250℃)、高温型(+250～+450℃)、低温型(-40～-196℃)、波纹管密封型(-40～+350℃)
压盖形式			螺栓压紧式
密封填料			V型聚四氟乙烯填料、V型柔性石墨填料
阀芯形式			单座柱塞型
流量特性			直线性、等百分比
配置执行器类别			381L系列电动执行器、PSL系列电动执行器、(亦可指定其它品牌执行器)
执行器参数			电源电压：220V/50Hz、输入信号：4-20mA或1-5V·DC、输出信号：4-20mA·DC
			防护等级：相当IP55、隔爆标志：ExdⅡBT4(ExdⅡBT6定制)、手操功能：手柄
			环境温度：-25～+70℃、环境湿度：≤95%

电动角型调节阀性能指标：

项目			指标值
基本误差%			配3810L±2.0； 配PSL±1.0
回差%			配381L ±2.0； 配PSL±1.0
死区%			1.0
始终点偏差%	电开	始点±2.5	终点±2.5
		始点±2.5	终点±2.5
	电关	始点	±2.5
		终点	±2.5
额定行程偏差%			≤2.5
泄露量L/h			0.01%×阀额定容量
可调范围R			30：1

电动角型调节阀允许压差：

公称通径 DN		20	25	32	40	50	65	80	100	125	150	200	250	300
阀座直径 dN		20	25	32	40	50	65	80	100	125	150	200	250	300
额定流量系数KV	直线	6.9	11	17.6	27.5	44	69	100	176	275	440	690	875	1250
	等百分	6.3	10	15	25	40	64	100	160	250	400	630	850	1180
额定行程		16			25		40			60			100
允许压差(MPa)		6.4	6.4	5.0	2.8	1.7	1.7	1.0	6.0	4.8	3.3	1.8	1.5	0.8

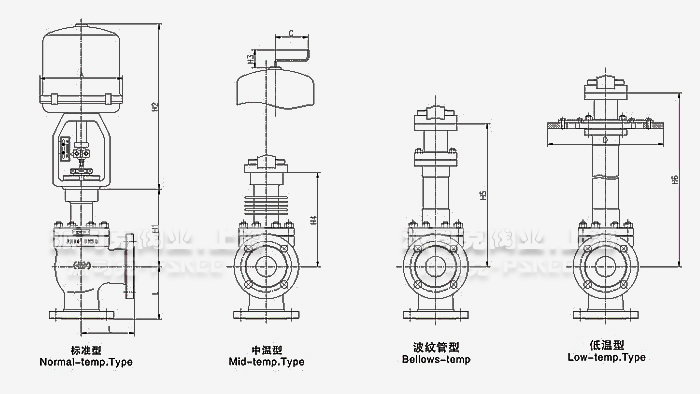

电动角型调节阀外形尺寸图：

电动角型调节阀外形尺寸表：

公称通径（DN）		20	25	32	40	50	65	80	100	125	150	200	250	300
L	PN16/25	95	100	105	115	125	145	155	175	200	225	275	95	100
	PN40	95	100	105	115	125	145	155	175	200	225	275	95	100
	PN64、100	115	115	130	130	150	170	190	215	250	275	325	115	115
H	PN16/25	349	350	358	378	393	494	503	521	634	696	715	840	915
	PN40	349	350	358	378	393	494	503	521	634	696	715	840	915
	PN64/100	355	358	365	384	400	502	512	530	641	705	724	860	934
H1	PN16/25	444	445	458	478	492	594	628	646	759	846	915	974	1025
	PN40	444	445	458	478	492	594	628	646	759	846	915	974	1025
	PN64/100	450	450	465	485	500	602	635	655	768	855	935	988	1050
R		201	202		204		208、210			210、316			320
压力等级		GB：1.6、2.5、4.0、6.4、10.0MPa ANSI：150、300、600LB JIS：10、20、30、40K

电动角型调节阀产品应用：
电动高压角型调节阀是针对调节阀在高压或高压差、有汽蚀、冲蚀的工况条件下寿命短、阀杆易断裂、衬套易脱落等问题。角型调节阀它采用多级节流形式来分摊压差，减少了气蚀、冲蚀、挠流破坏，大大提高了调节阀的使用寿命，用于尿素系统中比普通高压阀寿命提高几倍。阀体为直角形，阀芯为单导向结构，阀体流路简单，阻力小，适用于高粘度，含有悬浮物和颗粒状介质流体的调节，可避免结焦、粘结、堵塞。
