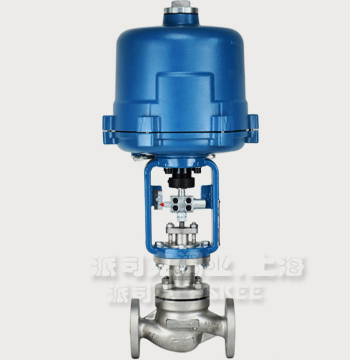

【电动保温调节阀】瑞濠品牌.质量保证，瑞濠阀业全方面介绍『BZDLP电动保温调节阀』相关标准、选型、作用、结构图、规格型号；外形尺寸、工作原理、安装维护及调节阀产品说明书；为广大用户提供高品质、高性能、高标准、高寿命、价格优惠的系列电动调节阀。

---

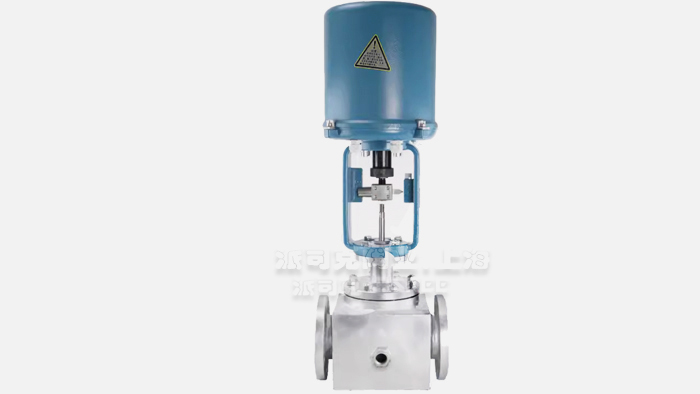

电动保温调节阀产品简述：
电子式电动保温夹套精小型单座调节阀采用上导向结构，阀结构紧凑，使其压降损失小，流量大，可调范围广，流量特性精度高，符合IEC534-2-1976标准。电动保温调节阀配以3810系列(PSL系列)电子式电动执行器及低流阻调节阀阀体组成，电动执行机构为一体化结构，内有伺服放大器，输入信号及电源即可控制运转，调节机构采用精小型阀体，在阀体和上阀盖处采用保温装置，用于当被调介质的结晶温度高于常温或因温度降低流体粘度增加或凝固而需保温的场合。
电动保温调节阀产品作用：
电动保温调节阀适用于需要保温的场合。当工艺介质的结晶温度低于环境温度或流体温度降低，造成粘度增加或流体出现凝固时，这时在阀体和上阀盖处增设蒸汽保温夹套装置，使工艺介质满足过程控制的需要。电动保温调节阀的泄漏量符合ANSI B16.104标准。

电动保温调节阀技术参数：

公称通径(DN)		20	25	32	40	50	65	80	100	150
阀座直径(dn)		20	25	32	40	50	65	80	100	150
额定流量系数(KV)	单座	6.9	11	17.6	27.5	44	69	110	176	440
	套筒	6.3	10	16	25	40	63	100	160	360
允许压差(MPa)	单座	3.8	3.2	3.0	2.0	1.8	1.5	1.4	1.0	0.6
	套筒	6.4	6.4	5.2	5.2	4.6	4.6	3.7	3.7	3.1
公称压力(MPa)		1.6、2.5、4.0、6.4
额定行程(mm)		16			25		40			60
阀盖形式		保温型-29～+425℃
压盖形式		螺栓压紧式
阀芯形式		单座式
流量特性		等百分比、快开特性
配置执行器类别		3810系列、PSL系列等电动执行器(客户指定品牌亦可)
执行器参数		电源电压：220V、输入信号：4-20mA或1-5V·DC、输出信号：4-20mA·DC
		防护等级：相当IP65、隔爆标志：ExdⅡBT4(ExdⅡBT6 定制)、手操功能：手柄
		环境温度：-25～+70℃、环境湿度：≤95%

电动保温调节阀主要材料表：

阀体	WCB	304	316	316L
垫片	PTFE\石墨垫片	PTFE\石墨垫片	PTFE\石墨垫片	PTFE\石墨垫片
阀座/套筒	304	304	316	316L
阀芯	304	304	316	316L
导向套/并帽	304	304	316	316L
中垫	PTFE\石墨垫片	PTFE\石墨垫片	PTFE\石墨垫片	PTFE\石墨垫片
阀盖	WCB	304	316	316L
阀杆	304	304	316	316L
保温夹套	25	304	316	316L
填料	PTFE/石墨	PTFE/石墨	PTFE/石墨	PTFE/石墨
螺栓	25	不锈钢	不锈钢	不锈钢
填料压盖	WCB	304	316	316L

电动保温调节阀性能参数：

项目			指标值
基本误差%			配3810L±2.5； 配PSL±1.0
回差%			配381L ±2.0； 配PSL±1.0
死区%			1.0
始终点偏差%	电开	始点±2.5	终点±2.5
		始点±2.5	终点±2.5
	电关	始点	±2.5
		终点	±2.5
额定行程偏差%			≤2.5
泄露量L/h			0.01%×阀额定容量
可调范围R			30：1

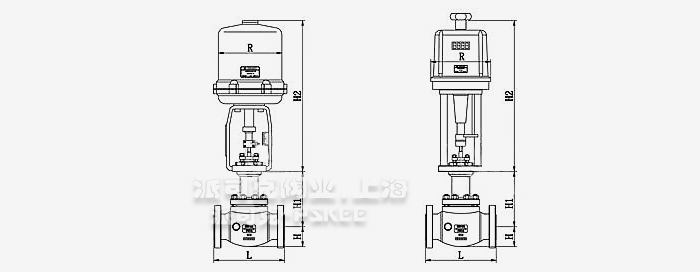

电动保温调节阀外形尺寸图：


电动保温调节阀外形尺寸表：

公称通径(DN)		20	25	32	40	50	65	80	100	125	150
L	PN16/25	181	184	200	222	254	276	298	352	410	451
	PN40	194	197	200	235	267	292	317	368	425	473
	PN64	206	200	210	251	286	311	337	394	440	508
H	PN16/25	52.5	57.5	75	75	85.5	92.5	100	110	142.5	158
	PN40	52.5	57.5	75	75	82.5	92.5	100	117.5	150	167.5
	PN64	65	40	85	85	90	102.5	107.5	125	172.5	195
H1		182	182	218	225	230	264	271	285	320	344
H2	3810L	373	373	495	495	495	700	700	700	725	725
	PSL	465	465	465	465	465	560	560	560	560	560
R	3810L	225	225	225	225	225	257	257	257	310	310
	PSL	177	177	177	177	177	182	182	182	182	182

电动保温调节阀产品应用：
保温调节阀具有保温、保冷特性。用于石油、化工、冶金、制药行业。
保温阀门由于采用了蒸气夹套保温，故即使外界温度降到零度以下，该阀仍操作灵活保证输油管道能断开，它是重油输送管道的控制阀门。根据用户需要夹套注入蒸气、导热油、冷却水、冷气等。使用整个阀门长温或降温达到所需要的温度，能防止介质结晶。

气动调节阀

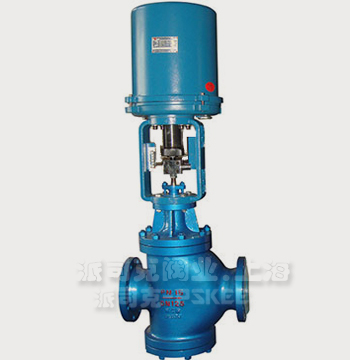

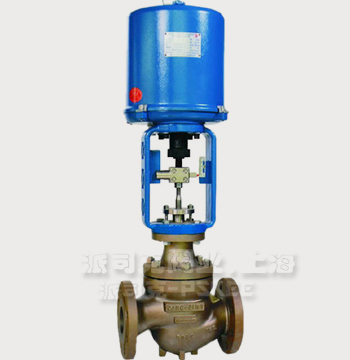

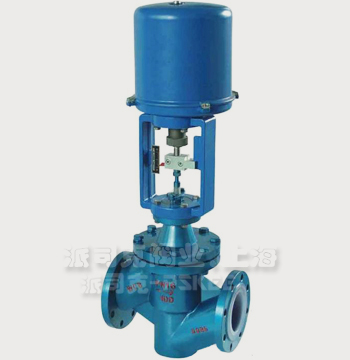

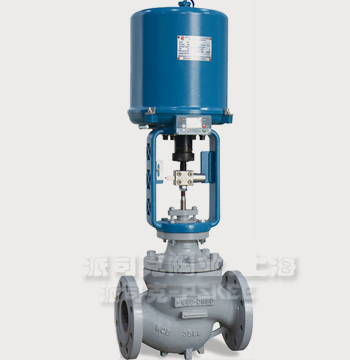

电动调节阀

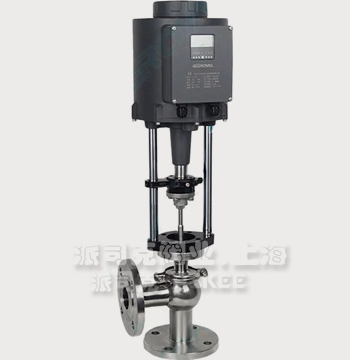

温度调节阀

气动切断阀

自力式调节阀

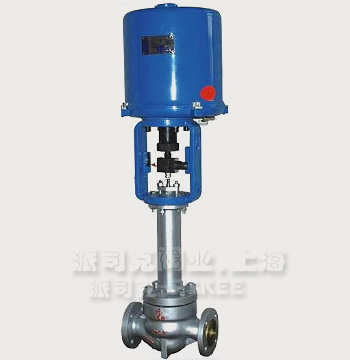

高压调节阀

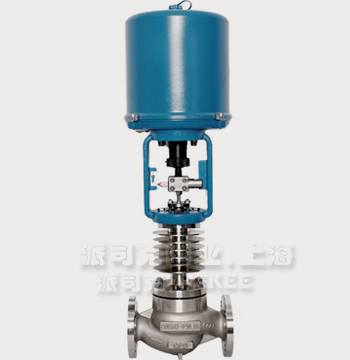

电站调节阀
