【电动小流量调节阀】瑞濠品牌.质量保证，瑞濠阀业全方面介绍『ZDSW电动小流量调节阀』相关标准、选型、作用、结构图、规格型号；外形尺寸、工作原理、安装维护及产品说明书；为广大用户提供高品质、高性能、高标准、高寿命、价格优惠的系列电动调节阀。

---

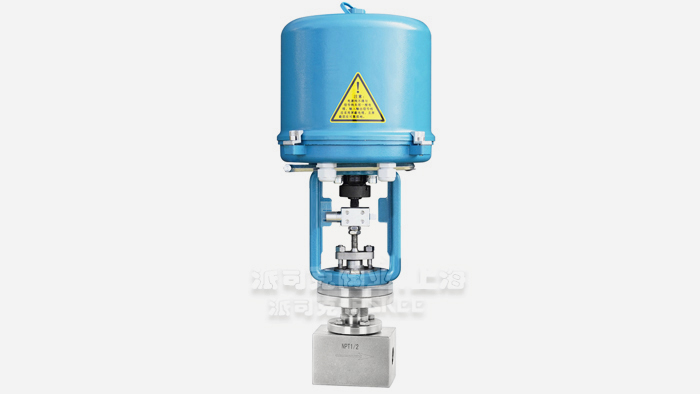

电动小流量调节阀产品简述：
电动小流量调节阀体积小、重量轻、性能高、用于微小流量的准确控制。例如在化工，科研机构中使用其来对流量及压力等进行准确的微控。阀体的设计压力可达32MPa，可选择多弹簧气动簿膜机构或电动执行机构等。该调节阀是针对某些**工况量身定制的，微小流量电动调节阀是采用锻造阀体锻制而成，易做成高压。阀芯尺寸可从加工差等0.15-15mm，可适应各种不同流量要求的工况。小流量调节阀配由进口技术的PSL系列电子式电动执行器，电动执行机构内有伺服放大器，无需另配伺服放大器，有输入控制信号（4～20mADC或1～5VDC）及单相电源即可控制运转，实现对流量等参数的调节。
电动小流量调节阀产品特点：
电动小流量调节阀由3810系列(PSL系列)电动执行器及小流量调节阀体组成，执行器内含饲服功能，接受统一的4-20mA或1-5V·DC的标准信号，将电流信号转变成相对应的直线位移，自动地控制电动小流量调节阀开度，达到对管道内流体的压力、流量、温度、液位等工艺参数的连续调节。
1.是专门针对小流量调节而开发的小口径调节阀。
2.具有体积小、重量轻、性能高、用于微小流量的准确控制等特点。
3.调节不干净介质时，应针对其节流间隙小的问题，注意预防堵卡现象的发生。
4.电动小流量调节阀适用于液体、蒸汽等 介质的主流量调节场合。

电动小流量调节阀产品技术参数：

公称通径(DN)	G3/8"、1/2"、G3/4"、G1"
阀座直径(dn)	1.5	2	3	4	5	6	7	8	9	10	11	12	15
额定流量系数KV	0.025	0.05	0.08	0.12	0.20	0.32	0.50	0.80	1.00	1.40	1.55	1.85	2.23
允许压差(MPa)	≤公称压力
公称压力(MPa)	1.6、2.5、4.0、6.4、10.0、16.0、25.0、32.0
额定行程(mm)	8					10					12
阀盖形式	标准型(-17～+250℃)、高温型(+250～+450℃)、低温型(-40～-196℃)、波纹管密封型(-40～+350℃)
压盖形式	螺栓压紧式
密封填料	V型聚四氟乙烯填料、V型柔性石墨填料
阀芯形式	单座市
流量特性	等百分比、直线性
配置执行器类别	PSL系列、3810L系列等电动执行器(客户指定品牌亦可)
执行器参数	电源电压：220V、输入信号：4-20mA或1-5V·DC、输出信号：4-20mA·DC
	防护等级：相当IP65、隔爆标志：ExdⅡBT4(ExdⅡBT6**定制)、手操功能：手柄
	环境温度：-25～+70℃、环境湿度：≤95%

电动小流量调节阀主要材料表：

阀体形式	直通铸造、锻造阀体
公称通径	DN8～25mm
阀座直径	dn1.5～20mm
公称压力	PN 1.6、2.5、4.0、6.4、10.0、16.0 MPa
连接形式	焊接(SW BW)、螺纹(适用于1″以内)
阀盖形式	标准型-17～+250℃、高温型+250～+450℃、低温型-60～-196℃、波纹管密封型-40～+350℃
压盖型式	螺栓压紧式
密封填料	V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料
阀体材料	铸钢(WCB)、不锈钢(CF8、CF8M、CF3、CF3M)
阀芯形式	单座柱塞型阀芯
流量特性	线性、等百分比
阀芯材料	不锈钢 (304、304L、316、316L)

电动小流量调节阀性能指标：

项目			指标值
基本误差%			配3810L±2.0； 配PSL±1.0
回差%			配381L ±2.0； 配PSL±1.0
死区%			1.0
始终点偏差%	电开	始点±2.5	终点±2.5
		始点±2.5	终点±2.5
	电关	始点	±2.5
		终点	±2.5
额定行程偏差%			≤2.5
泄露量L/h			0.01%×阀额定容量
可调范围R			30：1

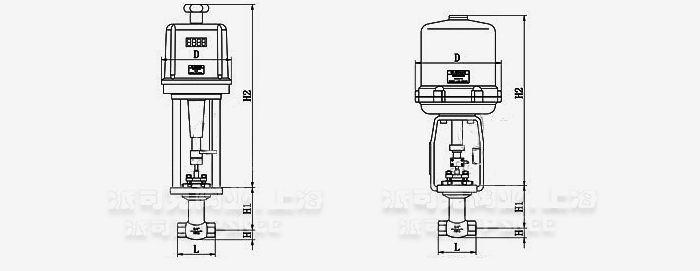

电动小流量调节阀外形尺寸图：

电动小流量调节阀外形尺寸表：

公称通径DN	阀座直径dn	L	H	H1	H2	D
G3/8"	1.5～15	95	30	130	465	177
G1/2"	1.5～15	95	30	130	465	177
G3/4"	1.5～15	110	30	130	465	177
G1"	1.5～15	110	30	130	465	177

电动小流量调节阀产品应用：
电动小流量调节阀可适应各种不同流量要求的工况。配由引进技术的PSL系列电子式电动执行器，电动执行机构内有伺服放大器，无需另配伺服放大器，有输入控制信号（4～20mADC或1～5VDC）及单相电源即可控制运转，实现对流量等参数的调节。电动小流量调节阀具有体积小，重量轻、连线简单、流量大、调节精度高等特点，本调节阀广泛应用于电力、石油、化工、冶金、环保、轻工、教学和科研设备等行业的工业过程自动控制系统中。
