【电动衬氟调节阀】瑞濠品牌.质量保证，瑞濠阀业全方面介绍『ZDLPF46电动衬氟调节阀』相关标准、选型、作用、结构图、规格型号；外形尺寸、工作原理、安装维护及产品说明书；为广大用户提供高品质、高性能、高标准、高寿命、价格优惠的系列电动衬氟调节阀。

---

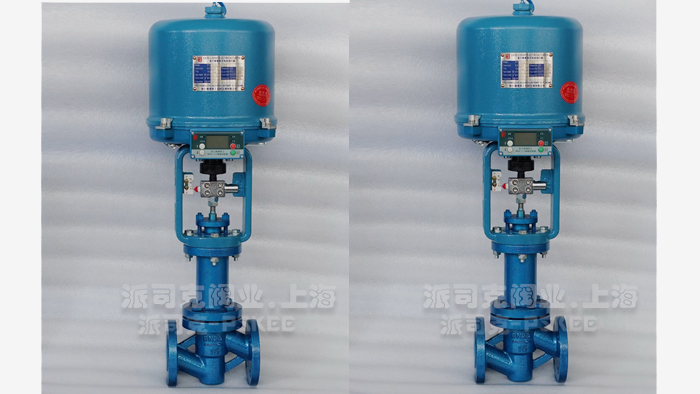

电动衬氟调节阀产品简述：
电动衬氟调节阀是由3810L或DKZ型电动执行机构或电子式电动执行机构和衬氟塑直通单座调节阀阀体两部分组成，由于该电动调节阀接触介质的部位全衬有氟塑料，又采用聚四氟乙烯材质的波纹管密封，能广泛适用于对酸、碱等强腐蚀机制和易挥发等气体、液体介质的过程控制、调节。
电动衬氟调节阀产品特点：
1、电动衬氟调节阀耐腐蚀：阀体内腔、阀芯、阀座、阀杆均包衬2.5~3mm厚的F46，能耐酸、碱，耐强腐蚀。
2、密封性能好：采用聚四聚四氟乙烯材质的波纹管和填料双重密封，确保无渗漏。
3、该调节阀泄漏量小：由于阀芯、阀座是软密封，故泄漏量小。
4、配用HA执行机构，输出力大、结构紧凑。
电动衬氟调节阀主要技术参数：

公称通径(DN)	20	25	32	40	50	65	80	100	150
阀座直径(dn)	20	25	32	40	50	65	80	100	150
额定流量系数(KV)	5.0	8	12	20	32	50	70	100	240
允许压差(MPa)	3.8	3.2	3.0	2.0	1.8	1.5	1.4	1.0	0.6
公称压力(MPa)	1.6、2.5、4.0、6.4
额定行程(mm)	16			25		40			60
阀芯形式	单座柱塞式衬氟阀芯
流量特性	快开特性，直线，等百分比
配置执行器类别	3810系列、PSL系列等电动执行器(客户指定品牌亦可)
执行器参数	电源电压：220V、输入信号：4-20mA或1-5V·DC、输出信号：4-20mA·DC
	防护等级：相当IP65、隔爆标志：ExdⅡBT4(ExdⅡBT6 定制)、手操功能：手柄
	环境温度：-25～+70℃、环境湿度：≤95%

电动衬氟调节阀性能指标：

项目			指标值
基本误差%			配3810L±2.0； 配PSL±1.0
回差			配381L ±2.0； 配PSL±1.0
死区			1.0
始终点偏差	电开	始点±2.5	终点±2.5
		始点±2.5	终点±2.5
	电关	始点	±2.5
		终点	±2.5
额定行程偏差%			≤2.5
泄露量L/h			0.01%×阀额定容量
可调范围R			50：1

电动衬氟调节阀主要零件材料：

阀体、阀盖	ZG230-450衬F46
阀座、阀芯	2Cr13衬F46、304衬F46
阀盖	丁腈橡胶夹增强涤纶织物
波纹管材料	聚四氟乙烯

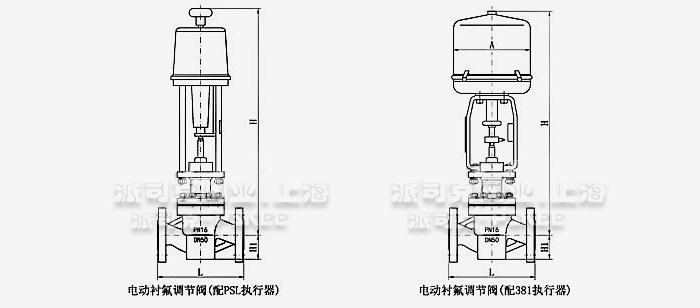

电动衬氟调节阀外形结构图：

电动衬氟调节阀外形尺寸表：

公称通径	G3/4"	20	25	32	40	50	65	80	100	150
L	116	180	185	200	220	250	275	300	350	480
A	267	267	267	267	267	267	350	350	350	470
H1	401	445	485	495	523	532	697	699	699	817
H	50	65	70	80	71	88	102	140	170	190

电动衬氟调节电动衬氟调节阀是一种波纹管密封单座调节阀，该阀接触介质部位采用高压注塑工艺，衬有能耐强腐蚀介质如：盐酸、硫酸、硝酸、氢氟酸等和耐老化的聚四氟乙烯F46电动衬氟调节阀又采用聚四氟乙烯波纹管密封，广泛应用于各种工艺中对酸、碱等强腐蚀介质以及易挥发等气体、液体介质的过程控制。
