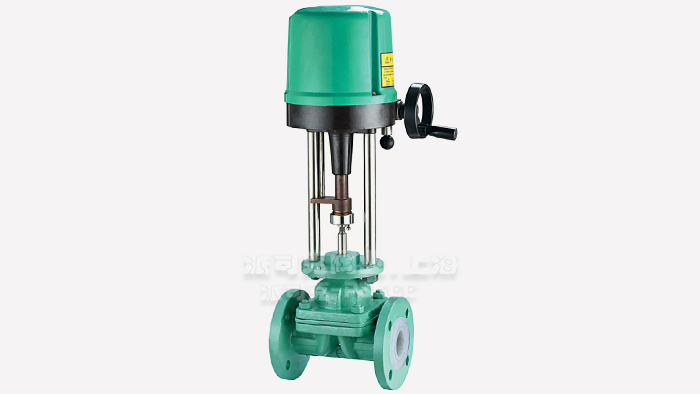

电动隔膜调节阀产品简述：
电动隔膜调节阀采用隔膜于阀体间"山"形凸出面进行密封，无填料函，节流元件为弹性隔膜，阀体流道平滑，阀体衬里和隔膜均可采用耐腐蚀材料制造。电动调节阀采用隔膜于阀体间"山"形凸出面进行密封，无填料函，节流元件为弹性隔膜，阀体流道平滑，阀体衬里和隔膜均可采用耐腐蚀材料制造，电动隔膜调节阀配用接收ON-OFF或4-20mADC或1-5V的直流信号进行比例动作的小型、坚固、高精度的执行机构，适用于要求耐腐蚀场合。
电动隔膜调节阀结构特点：
 电动调节隔膜阀由直行程电动执行机构和隔膜阀组成。电动执行机构为电子式一体化结构，内有伺服放大器, 输入控制信号(4-20mADC或1-5VDC)及电源即可控制阀门开度,达到对压力、流量、液位、温度等工参数的调节。具有动作灵敏、连线简单、流量大、 体积小、调节精度高等特点。
电动隔膜调节阀阀体流通平滑、节流元件为弹性隔膜阀，阀盖上无填料函。因而阀流 通能力比一般调节阀大且无泄漏，在许用压差范围内可作切断阀用。该隔膜阀适用于高粘性流体、悬浮状颗粒、纤维介质和有**介质、腐蚀性介质的调节场合。

电动隔膜调节阀产品特点：
电动隔膜调节阀采用轻型执行机构，高度及重量均可减小。
阀体内表面有多种材料涂复层，避免介质直接接触，承受强阀腐蚀性介质的腐蚀。
调节阀关闭时，内、外泄漏量为零，适合于不允许污染介质的阀节。
流路简单，阻力小，额定流量系数比同口径单座，套筒调节阀大。

电动隔膜调节阀技术参数：

公称通径(DN)		15	20	25	32	40	50	65	80	100	125	150	200	250
阀座直径(dn)		20	25	32	40	50	65	80	100	125	150	200	250	300
流量系数	KV	8	12	16	38	60	68	90	150	300	500	600	1200	1800
允许压差(MPa)		1.0			0.89	1.0	1.0	1.0	1.0	1.0	0.6	0.38	0.15	0.09
公称压力(MPa)		1.6、2.5、4.0、6.4
额定行程(mm)		10	16		25		40			60				100
阀盖形式		标准型(-17～+250℃)
压盖形式		螺栓压紧式
密封填料		V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料
阀芯形式		隔膜式
流量特性		快开特性
配置执行器类别		316L381L系列电动执行器、PSL系列电动执行器、(亦可指定其它品牌执行器)
执行器参数		电源电压：220V/50Hz、输入信号：4-20mA或1-5V·DC、输出信号：4-20mA·DC
		防护等级：相当IP55、隔爆标志：ExdⅡBT4(ExdⅡBT6**定制)、手操功能：手柄
		环境温度：-25～+70℃、环境湿度：≤95%

电动隔膜调节阀性能指标：

项目	指标值
基本误差％	≤±3.5
回差％	≤2.5
死区％	≤3.0
始终点偏差％	±2.5
额定行程偏差％	±2.5
纯滞后	≤IS
允许泄量L/H	橡胶隔膜片"0"，聚四乙烯隔膜为0.5％×阀额定容量（许用压差下的水）
**缘电阻	不小于20M
阻尼特性	不大于3周半

电动隔膜调节阀主要材质使用范围：

阀体衬里	使用温度（℃）	适用介质
无衬里	-10～+175	适用于非腐蚀性介质
软橡胶	-10～+85	有很好的耐磨性能，适用于水泥、粘土、煤尘、干燥化肥等
硬橡胶	-10～+85	适用于无机械、盐类、盐酸、镀金属溶液、软水、氯化物、氯气等
氯丁胶	-10～+105	适用于动物油、植物油和润滑油，PH值变化范围很大的腐蚀性泥浆。抗磨损性能良好
丁荃胶	-10～+120	防腐性能和耐磨性能良好，对大部分无机酸和酸性灰浆的耐蚀性好
搪瓷	-10～+175	适用于温无机酸、氧化酸、卤素、醇类、酯类等化合物
氟46	-10～+190	适用于硫酸、盐酸、氢氧化钠等强腐蚀介质
电动隔膜调节阀-隔膜材质	使用温度（℃）	适用介质
丁荃胶（B级）	-40～+100	大部分无机酸如：硫酸、氢氟酸、磷酸等适用，耐蚀性好，同时而各种碱和盐类
天然胶（Q级）	-50～+100	主要用于净化水、无机盐和烯的矿物酸介质
聚四氟乙烯	聚四氟乙烯	**优的化学稳定性、耐强酸、浓碱、强氧化剂的腐蚀

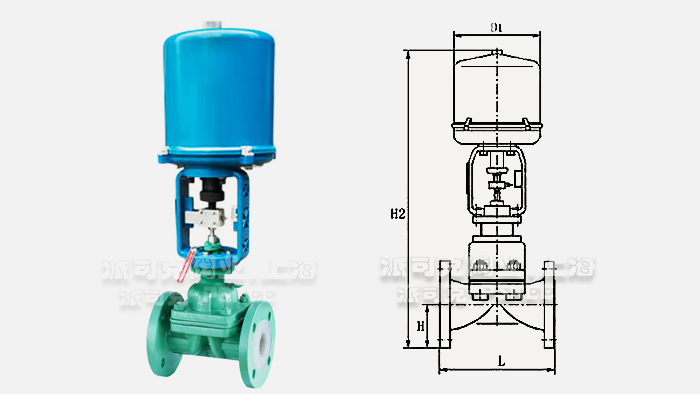

电动隔膜调节阀外形尺寸图：

电动隔膜调节阀外形尺寸表：

公通径(mm)		20	25	40	50	65	80	100	150	200	250
L(mm)		181	184	222	254	276	298	352	451	600	720
H1(mm)		67	72	87	92	105	110	127	174	209	300
配PSL	H(mm)	738	750	765	767	845	857	875	1025	1045	1252
	D(mm)	176									225
	重量(KG)	15	17	24	29	49	61	82	150	211	370
配361L	H(mm)	501	513	650	652	770	782	800	1080	1125	1345
	D(mm)	225							310
	重量(KG)	23	24	39	44	64	76	97	203	264	418

电动隔膜调节阀产品应用：
电动隔膜调节阀具有结构简单、流路阻小、流通力较同口径的其它阀大，无泄漏，能用于高粘度及悬浮颗粒流体的调节，根据隔膜材料的不同（橡胶或聚四氟乙烯）适用于调节强碱、强腐蚀性介质。由隔膜阀配用PSL系列电动执行机构或气动薄膜执行机构组成。隔膜与阀体间"山"形凸出面进行密封,与外界隔离(无填料函)，电动隔膜调节阀适合于要求耐腐蚀场合。
