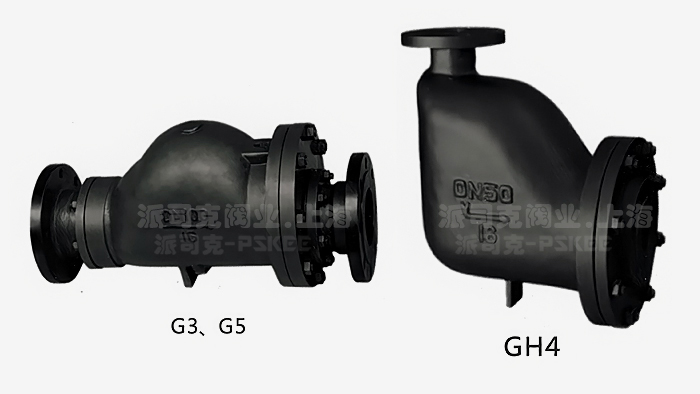

大排量杠杆浮球式疏水阀产品简述：
大排量杠杆浮球式疏水阀用于蒸汽加热设备和凝结水回收系统及需要快速排除凝结水的工况, 该疏水阀能自动、迅速、连续地排除凝结水、有效地阻止蒸汽泄漏，并获得好的加热效果。 大排量杠杆浮球式疏水阀广泛用于石油、冶金、化工、造纸、食品等工业蒸汽设备，干燥机及各种大型热交换器等，用于凝结水大排量工作场合。
大排量杠杆浮球式疏水阀产品特点：
1、大排量杠杆浮球式疏水阀平衡双阀座设计，体积小排量大，在大排量场合更能发挥效果。
2、内置双金属空气自动排放阀，可防止空气气堵。
3、内置大面积过滤器，阻止污物进入。
4、进出口不在同一水平线上。
5、维修保养方便。 结构特点
1、疏水阀采用平衡双阀座系统，加倍大流量面积，获得大排水量。
2、内置有自动排空气装置，能迅速即使排除空气，使设备启动快。
3、阀内件全不锈钢结构，保证具有良好的耐腐蚀和抗磨损。

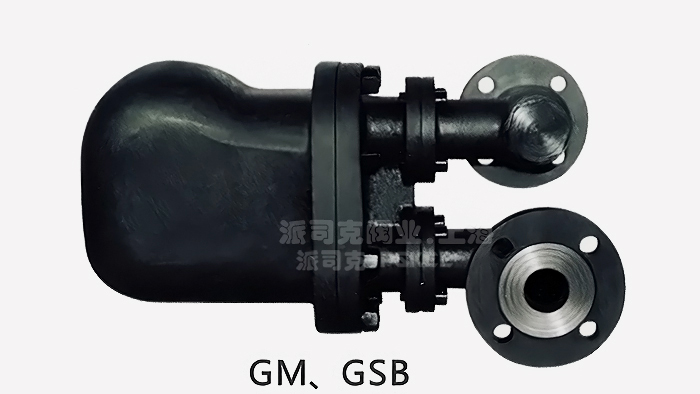

单阀座双阀座蒸汽疏水阀特点区分：
1、单阀座杠杆浮球式蒸汽疏水阀球面密封无集中磨损，关闭阀座孔时，具有软着陆特点，提高寿命。
2、双阀座杠杆浮球式蒸汽疏水阀，采用的"平衡式双阀座"技术，
其开启与关闭动作平稳可靠，能保持长期的优良特性，在需要大排量排除凝结水的工况。
3、自动排空气装置采用的第三代球面密封Y 系列元件，能排除不凝结冷、热气体，耐压强度高，抗水击能力强，动作灵敏可靠，使用寿命长。

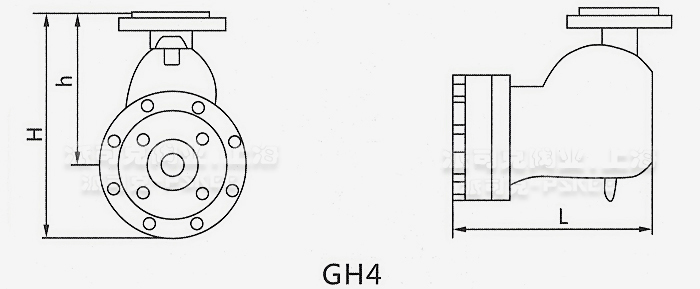

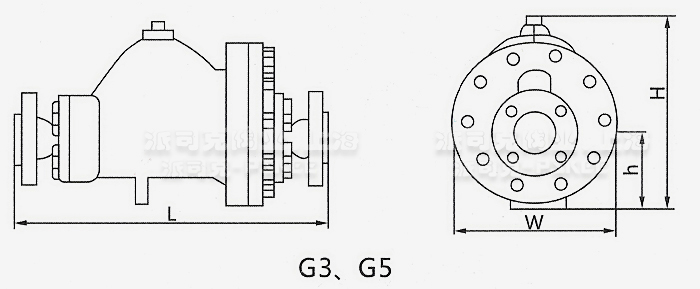

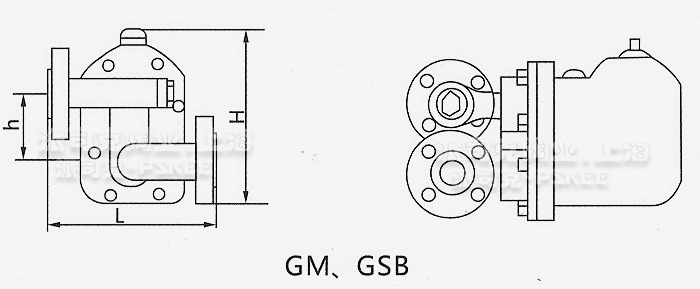

大排量杠杆浮球式疏水阀外形尺寸图：
大排量杠杆浮球式疏水阀外形尺寸表：

产品型号	公称通径DN	连接方式	使用压力Mpa	允许温度℃	外型尺寸（mm）						参考重量kg
					L	L1	H	H1	H2	W
G3-10-16-21	25-50	法兰	0.01-2.1	425	265		280	115		230	28
G5-10-16-21	50-100		0.01-2.1		360		300	120		260	52
GH3-10R	25-32		0.01-1.0		427		280	115		230	44
GH3-16R	25-50		0.01-1.6		437		280	115		230	46
GH3-21R	50		0.01-2.1		457		280	115		230	48
GH5-10-16R	80-100		0.01-1.6		570		300	120		260	70
GH5-21R			0.01-2.1		570		300	120		260	73
GH4-50	40-80	法兰	0.01-5.0	425	345	428	430	340		270	75
GM2 GSB2-10、20	25-40	法兰	0.01-2.0	425	200	310	230	83	59		28
	50		0.01-2.0		210
GM4 GSB4-10、20	32-50		0.01-2.0		200	380	310	105	90		40
GM6 GSB6-10、20	40-80		0.01-2.0		270	439	345	130	88		80
GM8 GSB8-10、20	80-100		0.01-2.0		350	608	482	174	120		165

大排量杠杆浮球式疏水阀使用和保养：
1、该蒸汽疏水阀正确安装和维护是正常运行的保证。
2、应确认阀体的材料、压力和温度的值能否满足工况所需。
3、在安装前须清洗管路，除去杂物。
4、浮球式疏水阀的安装位置应尽可能靠近加热设备。
5、该疏水阀应水平安装在管道的低点，流向与阀体上标注的方向一致。
6、正确安装后，再缓慢开启疏水阀前的阀门，使其逐渐升温至正常状态。
