【自由浮球式疏水阀】瑞濠品牌.质量保证，瑞濠阀业全方面介绍【CS41H自由浮球式疏水阀】相关标准、选型、作用、结构图、规格型号、外形尺寸、工作原理、安装维护及产品说明书；为广大用户提供高品质、高性能、高标准、高寿命、价格优惠的自由浮球式疏水阀。

---

自由浮球式疏水阀产品简述：

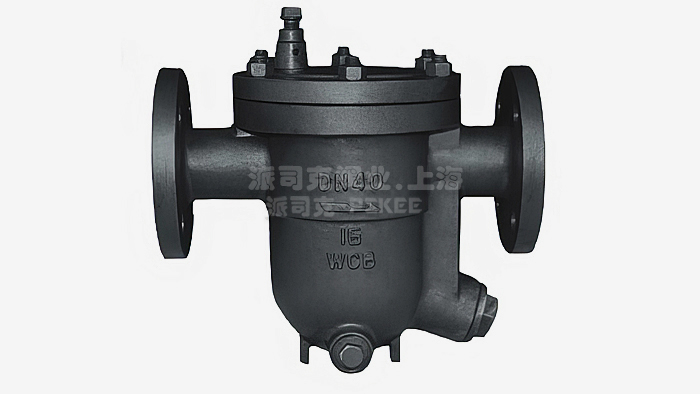

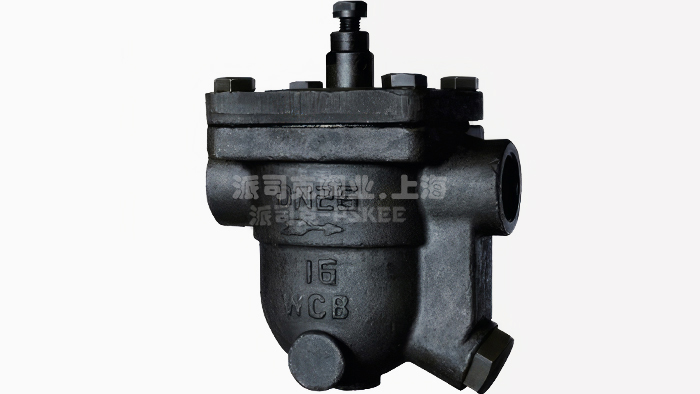

CS41H法兰式、CS11H螺纹式自由浮球式蒸汽疏水阀以结构简单、性能好，动作灵敏、有水就排，背压率高等优点，很快地在蒸汽领域得到广泛使用。不过，每种产品都有它不足的地方，就自由浮球式疏水阀来说，首先由于它的浮球是个空心球体，所以在承受水击方面就不及古老的倒吊桶式、圆盘式疏水阀；还有由于这种疏水阀的阻汽是靠球体与阀嘴孔的密封来完成，所以对球体的真圆度要求很高，这种高精度的浮球是保证它质量的关键。
自由浮球式疏水阀产品介绍：
自由浮球式蒸汽疏水阀是近年来的蒸汽疏水阀之一，能将蒸汽管道内及供热设备中的凝结水及时排出，并阻止蒸汽泄漏，该产品广泛用于石油、化工、轻纺、印染、制药、造纸、食品等工况企业。
自由浮球式疏水阀结构特点：
1、能连续排水性能稳定，排水量大，漏气率小，背压率高。
2、不锈钢空心自由浮球是阀门主要部件，采用不锈钢高清度研磨的圆浮球。
3、内部零件。均为不锈钢，抗腐蚀、耐磨损、使用寿命长。
性能特点：
1.能连续排放饱和凝结水加热设备不会有水积聚，从而获得高热效率；蒸汽压力变化时不受影响浮球能自动调节阀座孔的开度，工作连续，性能稳定.
2.排空气性能好有自动或手动排空气装置，无气锁现象工作平稳无噪音。
产品用途：
用于蒸汽加热设备和凝结水回收系统及需要快带排除凝结水的工况，能自动、迅速、连续地排除凝结水，有效地阻止蒸汽泄漏，并获得好的加热效果。
自由浮球式疏水阀工作原理：
该阀利用浮力原理，浮球根据凝结水量的多少随水位的变化而作升降，自动调节阀座孔的开度，连续排放凝结水。当凝结水停止进入进，浮球靠自重隆到底部，关闭排水阀座孔。由于排水阀座孔在凝结水位以下，水汽自然分离，形成水封，达到无蒸汽泄漏。

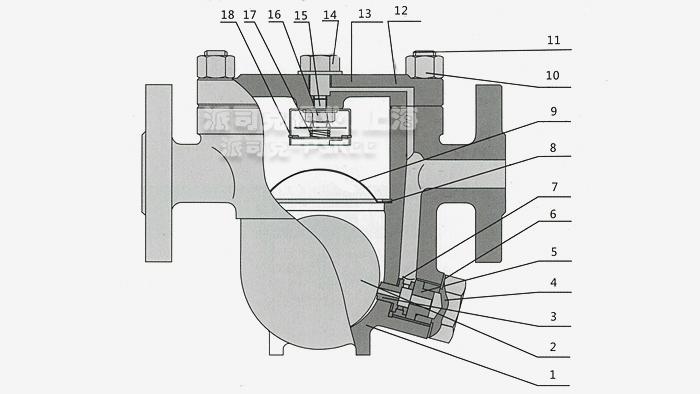

自由浮球式疏水阀外形结构图：

序号	名称	材料	序号	名称	材料
1	阀体	WCB	10	螺母	45
2	浮球	304	11	螺柱	35CrMoA
3	封圈	2Cr13	12	石墨封圈	304+封圈
4	尾螺	2Cr13	13	阀盖	A105
5	并帽	2Cr13	14	螺堵头	2Cr13
6	平垫圈	H62	15	阀座	Q235
7	平垫圈	H62	16	膜盒膨胀片	304
8	挡圈	65Mn	17	弹簧	304
9	滤网	304	18	保护套	304

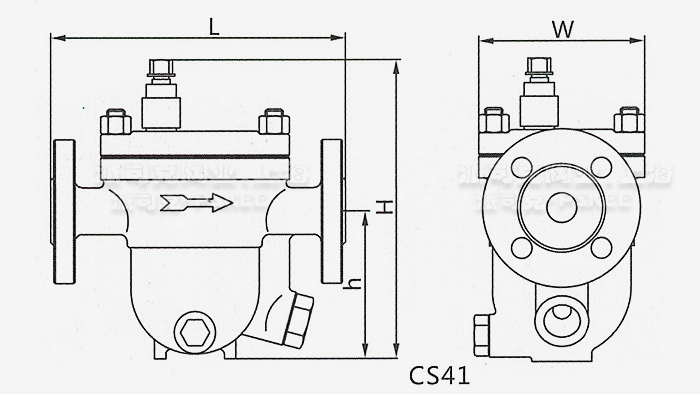

自由浮球式疏水阀外形尺寸图：
自由浮球式疏水阀外形尺寸表：

CS41H外形尺寸	口径DN	L	H	h	W
	15	195	195	97	125
	20	195	200	103	130
	25B	215	210	105	130
	25D	270	240	130	172
	32	270	240	130	172
	40	280	250	140	172
	50D	290	250	140	172
	50F	340	300	175	210
	65	340	300	175	210
	80	340	325	190	220
	100	430	410	225	260
	125	430	420	260	280
	150	480	506	311	302

CS11H外形尺寸	口径DN	L	H	h	W
	15	155	195	97	105
	20	155	200	103	105
	25	155	210	105	115
	32	160	220	116	120
	40	160	220	116	120
	50	160	235	123	120

自由浮球式疏水阀维护和保养：
应确认阀体的材料、压力和温度的值能满足工况所需。
在安装前须清洗管路，除去杂物。
安装位置应尽可能靠近加热设备。
应水平安装在管路的低点，流向与阀体上标注的方向一致。
每台加热设备要各自安装疏水阀，以免互相影响。
在保证系统能安系统能安全运行时，缓慢开启疏水阀前的阀门，使其逐渐升温至正常状态。
要定期保养，保证疏水阀正常工作。
