三片式内螺纹经济型球阀

【三片式内螺纹经济型球阀】瑞濠品牌.质量保证，瑞濠阀业全方面介绍三片式内螺纹经济型球阀相关标准、选型、作用、结构图、规格型号；外形尺寸、工作原理、安装维护及球阀产品说明书；为广大用户提供高品质、高性能、高标准、高寿命、价格优惠的系列三片式球阀。

三片式内螺纹经济型球阀概述：

三片式内螺纹经济型球阀适用于 PN1.0～6.3MPa，工作温度 -29～180℃（密封圈为增强聚四氟乙烯）的各种管路上，用于截断或接通管路中的介质，选用不同的材质,可分别适用于水、蒸汽、油品、硝酸、醋酸等多种介质。

三片式内螺纹经济型球阀产品标准：

设计标准：ASME B16.34
壁厚标准：ASME B16.34
螺纹标准：ASME B1.20.1,BS21,DIN 2999/259,ISO 228/1,JIS B 0203,ISO 7/1
检测标准：MSS SP-110,EN 1226

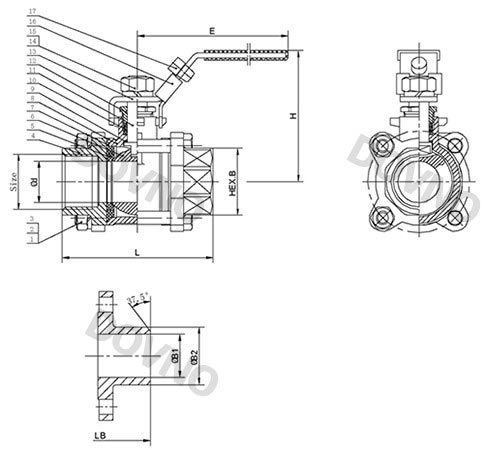

三片式内螺纹经济型球阀结构图：

三片式内螺纹经济型球阀主要材料表：

序号	名称	材质
序号	名称	ANSI/JIS/DIN	ANSI/JIS/DIN	ANSI/JIS/DIN
1	六角头螺栓	A193-B8
2	六角螺母	A194-8
3	弹性垫片	SUS304
4	阀盖	A351-CF8M/SCS14A/1.4408	A351-CF8/SCS13A/1.4308	A216-WCB/SCPH2/1.0619
5	阀座	PTFE/RPTFE/PPL
6	球体	SUS316	SUS304
7	密封圈	PTFE/RPTFE/PPL
8	阀体	A351-CF8M/SCS14A/1.4408	A351-CF8/SCS13A/1.4308	A216-WCB/SCPH2/1.0619
9	止推垫	PTFE/RPTFE
10	填料	PTFE/RPTFE/PPL
11	阀杆	SUS316	SUS304
12	填料压盖	SUS304
13	手柄	SUS304
14	六角螺母	A194-8
15	弹性垫片	SUS304
16	锁片	SUS201
17	手柄插销	PVC

三片式内螺纹经济型球阀适用于 PN1.0～6.3MPa，工作温度 -29～180℃（密封圈为增强聚四氟乙烯）的各种管路上，三片式内螺纹经济型球阀用于截断或接通管路中的介质，选用不同的材质,可分别适用于水、蒸汽、油品、硝酸、醋酸等多种介质。

相关产品

·三片式内螺纹经济型球阀质保体系：
有了您的信任与支持，我们提供值得信赖的Ruihao品牌产品，我们支持一系列的系统技术参数、技术指导、文件支持，实行质量跟踪、客户档案、售后保障。
·三片式内螺纹经济型球阀产品标准：
我们的产品按国际及国内相关标准验收，产品实行"全程跟踪"服务；随货提供"铭牌""质量证明""质保卡"，产品带有"说明书""检验报告"等相关说明。
·三片式内螺纹经济型球阀解决方案：
瑞濠公司为工业系统和水力提供的整体方案，我们专注产品质量，把握每一个产品细节全程控制; 不仅为用户解决需求，还保障了控制系统运行可靠性，减少系统的故障及维护，不懈努力的为用户提供高品质、高性能的产品。
·三片式内螺纹经济型球阀售后保障：
瑞濠公司实行完善的用户档案和全程服务制度，每个用户都进行全程免费技术咨询、安装指导、跟踪服务以及相关咨询服务。
瑞濠公司的阀门产品实行"三包"服务，货物到现场提供相应技术指导支持; 质保期实行12个月到24个月不等。
·三片式内螺纹经济型球阀订购说明：
1.阀门产品：如有指定型号标准，请直播销售热线咨询价格，了解详情！
2.技术支持：如没有指定产品型号规格，请把工况要求、设计图纸、技术规范，发送传真或邮件至本公司。
3.产品订货参数：通径（DN）,公称压力（Mpa），温度（℃），连接方式（螺纹、法兰、对夹等）。
4.产品驱动方式：手动、蜗轮、气动、电动等。
5.产品标准:国标GB、日标JIS、美标ANSI、德标DIN、英标BS、欧标EN等。
6.报价确认：本公司提供报价清单及技术标准说明至客户确认，在双方技术各方面确认后再拟定合同。
7.阀门质量要求、质量标准、供方对质量负责的条件:按有关质量标准。

产品品牌	Ruihao
产品型号	RH-3011QF-GB
产品口径	DN06-DN100
产品压力	1.6Mpa-4.0Mpa
产品材质	CF8,CF8M
产品应用	水,蒸气,油品
产品特点	●瑞濠阀门，Ruihao工业品质。 ●质量保证，交货快捷，售后完善。 ●产品三包：包修、包换、包退。 ●（Ruihao）Pipeline Safety Keeper。 ●Ruihao工业品牌阀门，管道的安全管理员。 ●销售热线：+8613676550726、+8618815167607。
