锻钢金属硬密封球阀-瑞濠阀业

【锻钢金属硬密封球阀】瑞濠品牌，质量保证，瑞濠阀业全方面介绍锻钢金属硬密封球阀相关标准、选型、作用、结构图、规格型号、外形尺寸、工作原理、及产品说明书、安装维护、产品示意图；为广大用户提供高品质、高性能、高标准、高寿命、价格优惠的锻钢金属硬密封球阀系列。

锻钢金属硬密封球阀产品简述：
锻钢金属硬密封球阀的阀座采用板簧加载的金属密封结构，在高温下启闭轻松，球阀能适用于较高的温度及各种介质工况。球体及阀座采用硬化处理，密封面不擦伤。采用下装式阀杆，设置倒密封结构，能确保填料处可靠密封，应按规定流向使用。

锻钢金属硬密封球阀产品特点：
1、锻钢金属硬密封球阀手动部分可采用钢板压制的手柄或不锈钢铸造的手柄。手柄设有限位结构，在阀门开启、关闭的位置设定限位，当阀门使用在关键装置上时，限位块上设有锁孔可锁定开关　位置避免误操作。手柄上有明显地开和关标识。
2、阀杆采用A182F（1Cr13）整体锻造并调制处理，硬度达到HB220～250。阀杆通过平键或花键或方契与手柄连接，通用性强，拆装方便。阀杆设有防吹出结构。
3、阀门的填料选用编结、柔性石墨密封圈或四氟烯密封圈，使得阀杆在一定的润滑情况下实现可靠的密封。
4、根据需要，硬密封球阀可设计成防静电结构，在球体与阀杆、阀杆与阀体之间设置导电弹簧，避免静电。打火点燃易燃物质。
5、密封副形式多样。根据不同工况可选用软密封、硬密封、防火阀座等结构；DN150以下为浮球形式，DN200以上为固定球形式。
6、球阀阀座处可设置辅助密封结构，在阀座和阀杆部位加装注脂阀，紧急情况下可暂时密封，并可根据需要加长阀杆以适宜埋地铺设得场所。
7、可订制API耐火设计。

锻钢金属硬密封球阀产品设计：
锻钢金属硬密封球阀的球体表面采用喷涂技术，通过对各种不同工况条件的处理，球体阀座密封面的处理，高硬度。球体和阀座进行配对研磨，球阀整个密封面的所有密封区域均经过研磨。适合于高温高压的水、蒸汽、石油、煤炭、纤维、稠性和腐蚀性介质，以及带颗粒的介质。金属硬密封球阀有浮动球和固定球两种结构锻钢金属硬密封球阀金属阀座环与球面接触，通过作用在阀座环上均匀的弹簧负荷使阀座环与球面形成密封。同时，由于弹簧负荷的作用使辅助密封膨胀，实现阀体与阀座之间的密封.弹簧的载荷足以提供阀座与球体间可靠密封,是在低压条件下。

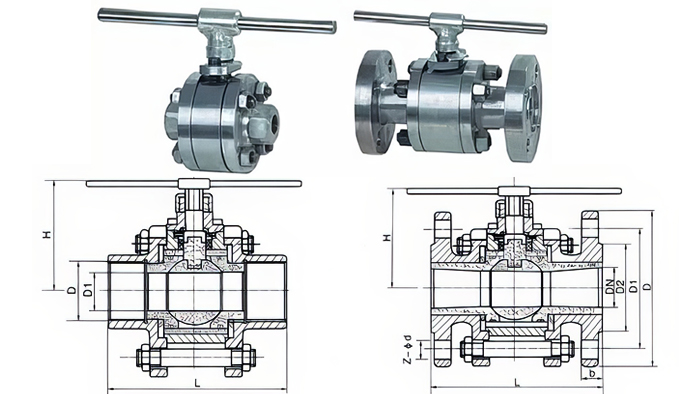

Q11H型主要连接尺寸

公称通径	尺寸(mm)
公称通径	L	H	D	D1
10	90	76	32	3/8
15	90	76	32	1/2
20	100	81	38	3/4
25	115	92	45	1
32	130	114	55	11/4
40	150	125	65	11/2
50	170	144	75	2

Q41H型锻钢金属硬密封球阀主要连接尺寸

公称通径		尺寸(mm)
公称通径		L		d1		L1		D	D1	D2	b	Z-Φd	H
mm	in	全通径FP	缩径RP	全通径FP	缩径RP	全通径FP	缩径RP	D	D1	D2	b	Z-Φd	QA41	QA341	QA641	QA941
15	1/2″	130	-	15	-	-	-	95	65	45	14	4-14	62	-	200	-
20	3/4″	140	-	20	-	-	-	105	75	55	14	4-14	68	-	204	-
25	1″	150	-	25	-	-	-	115	85	65	14	4-14	75	-	215	360
32	11/4″	165	-	32	-	-	-	135	100	78	16	4-14	85	-	240	390
40	11/2″	182	-	40		-	-	145	110	85	16	4-18	95	-	264	395
50	2″	200	-	50	-	-	-	160	125	100	16	4-18	110	-	360	472
65	21/2″	220	-	65	-	-	-	180	145	120	18	4-18	130	-	379	530
80	3″	250	283	80	65	-	-	195	160	135	20	4-18	155	-	452	580
100	4″	280	305	100	80	-	-	215	180	155	20	8-18	180	320	479	630
125	5″	320	381	125	100	-	-	245	210	185	22	8-18	250	380	646	710
150	6″	360	403	150	125	-	-	280	240	210	24	8-23	275	400	666	670
200	8″	400	419	200	150	-	-	335	295	265	26	12-23	330	450	615	825

锻钢金属硬密封球阀产品应用:
锻钢金属硬密封球阀具有普通球阀的各项性能指标外、更优越的材质密度能更适用于易燃易爆的介质，并且还特具备了耐高温、耐摩擦和双流项进、出口自密封功能，其中二块式还备有了出口单向密封、由不锈钢弹簧来调节阀座，使阀门的扭矩更加均衡，硬密封球阀在高频率、高温差、高压差的条件下，开关性能稳定。根据用户需要,可以在阀座密封面与球体之间设计有密封脂注入系统.目前被广泛应用于造纸、原油、天燃气、石化以及各类含有颗粒、易磨损、易冲蚀、易引起火灾的相关工业。

相关产品

·锻钢金属硬密封球阀质保体系：
有了您的信任与支持，我们提供值得信赖的Ruihao品牌产品，我们支持一系列的系统技术参数、技术指导、文件支持，实行质量跟踪、客户档案、售后保障。
·锻钢金属硬密封球阀产品标准：
我们的产品按国际及国内相关标准验收，产品实行"全程跟踪"服务；随货提供"铭牌""质量证明""质保卡"，产品带有"说明书""检验报告"等相关说明。
·锻钢金属硬密封球阀解决方案：
瑞濠公司为工业系统和水力提供的整体方案，我们专注产品质量，把握每一个产品细节全程控制; 不仅为用户解决需求，还保障了控制系统运行可靠性，减少系统的故障及维护，不懈努力的为用户提供高品质、高性能的产品。
·锻钢金属硬密封球阀售后保障：
瑞濠公司实行完善的用户档案和全程服务制度，每个用户都进行全程免费技术咨询、安装指导、跟踪服务以及相关咨询服务。
瑞濠公司的阀门产品实行"三包"服务，货物到现场提供相应技术指导支持; 质保期实行12个月到24个月不等。
·锻钢金属硬密封球阀订购说明：
1.阀门产品：如有指定型号标准，请直播销售热线咨询价格，了解详情！
2.技术支持：如没有指定产品型号规格，请把工况要求、设计图纸、技术规范，发送传真或邮件至本公司。
3.产品订货参数：通径（DN）,公称压力（Mpa），温度（℃），连接方式（螺纹、法兰、对夹等）。
4.产品驱动方式：手动、蜗轮、气动、电动等。
5.产品标准:国标GB、日标JIS、美标ANSI、德标DIN、英标BS、欧标EN等。
6.报价确认：本公司提供报价清单及技术标准说明至客户确认，在双方技术各方面确认后再拟定合同。
7.阀门质量要求、质量标准、供方对质量负责的条件:按有关质量标准。

产品品牌	Ruihao

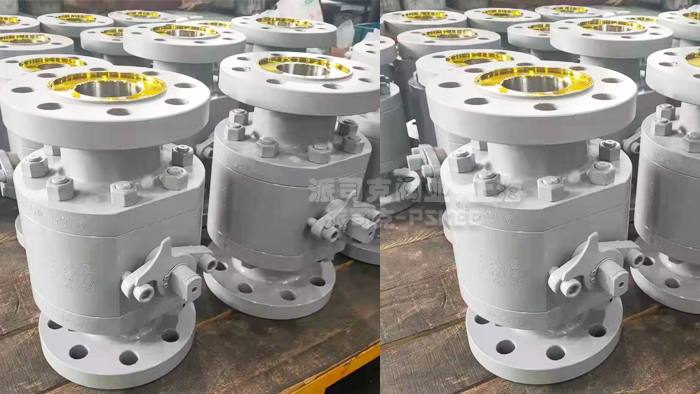

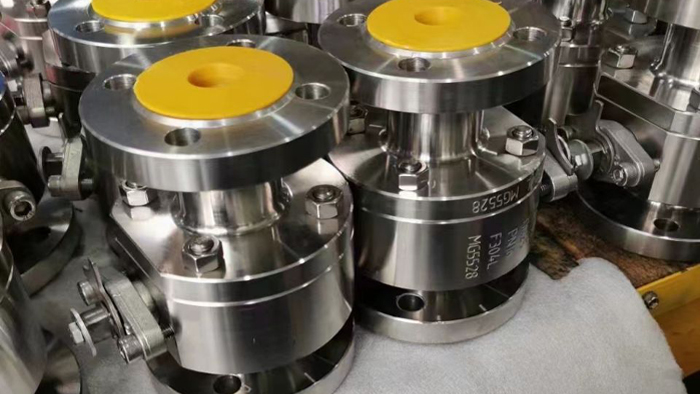

产品型号	Q41H、Q41Y
产品口径	DN15-DN200
产品压力	150-1500LB
产品材质	A105 F304 F316
产品应用	造纸,原油,天燃气,石化
