【自力式压差旁通控制阀】瑞濠品牌.质量保证，瑞濠阀业全方面介绍DPCV自力式压差旁通控制阀相关标准、选型、作用、结构图、规格型号；外形尺寸、工作原理、安装维护及平衡阀产品说明书；为广大用户提供高品质、高性能、高标准、高寿命、价格优惠的系列自力式平衡阀。

---

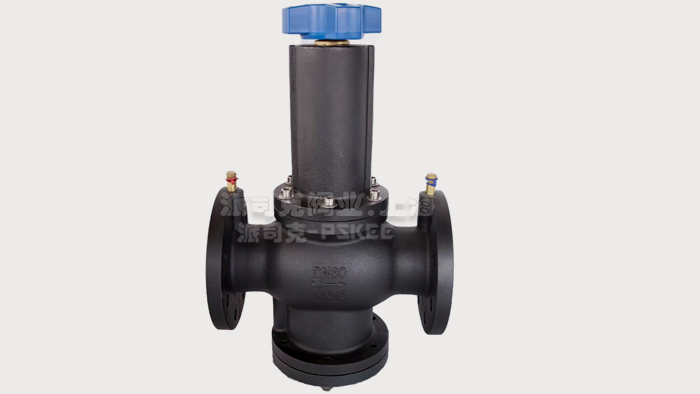

自力式压差旁通控制阀产品简述：
自力式自身压差控制阀（旁通式）在控制范围攻内自动阀塞为关闭状态，阀门两端过预设值，阀塞即自动打开，并在感应膜作用下自动调节开度、保持阀门两端压差相对恒定，该压差控制阀是根据市场需求改进的产品，依靠自身的压差工作，不需外来动力，性能可靠。
自力式压差旁通控制阀特点：
自力自身压差控制阀为电动压差控制阀替代产品，其优点无需外动和，靠系统本身压力工作，有效提高了运行系数，比传统电动压差控制阀更为可靠、解决了电动压阀控制阀对电的依赖和电路出现问题造成机组损伤的机率，且自力式自身压差控制阀便于安装节省费用。
1.采用压缩弹簧调节压差。调节范围10KPa-80KPa,
2.压差差制精度可达土8%

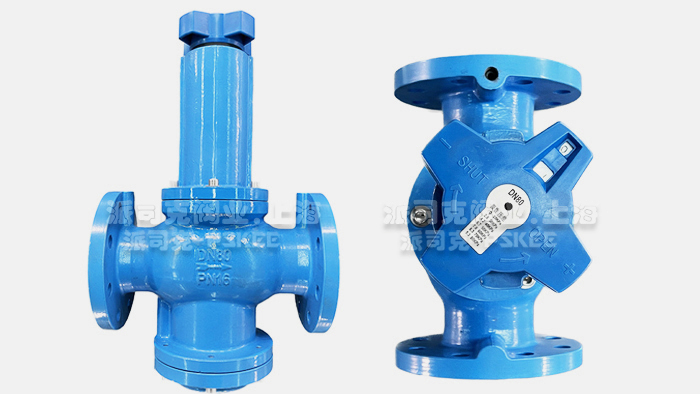

3.弹簧调节具有刻度显示，调节控制压差更准确。

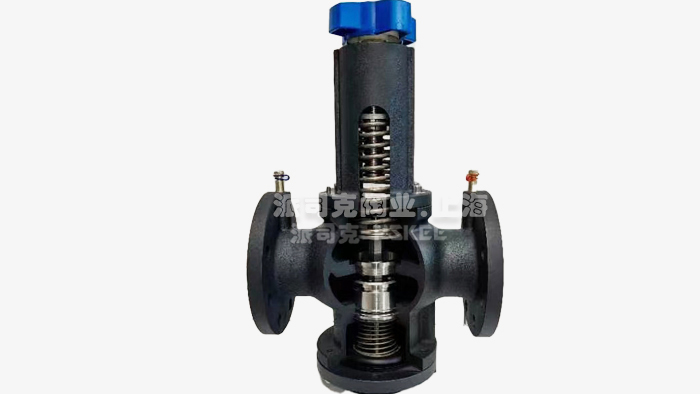

4.阀体采用流线型双阀瓣平衡结构,流体阻力小,
5.双阀瓣采用铜套配合，泄漏量小，可用流量范围大。
5.结构设计合理。拆装维修方便。
自力式压差旁通控制阀产品作用：
对于动态失调问题，在系统中合适的部位安装自力式压差控制阀。可有效避免系统中各个用户之间的相互干扰，使系统在动态变化中保持水力平衡。在动态系统中，未安装压差控制阀时，当环路上的某些用户调节、关闭阀门，或控制阀根据负荷变化白主动作时，这些用户的流量发生变化，环路的阻力同时发生变化，即供、回水管之间的压差发生变化。压差的变化势必对环路上的其它用户造成干扰，使这些用户的流量发生不应有的改变。安装了白力式压差控制阀后，在阀门的工作压差范围内，当被控环路供、回水管之间的压差偏离设定值时，阀门的阀芯能够自动调节开度，保持被控环路供、回水管之间的压差不变，从而避免环路中各个用户之间的相互干扰。
自力式压差旁通控制阀参数表：

规格DN	连接方式	A-mm	C-mm	D-mm	D1-mm	D2-mm	D3-mm	n螺栓数量	Kvs
40	法兰连接	200	235	145	110	18	130	4	12
50		230	240	160	125	18	145	4	18
65		290	255	180	145	18	170	4	28
80		310	300	295	165	18	192	8	45
100		350	350	215	180	18	210	8	72
125		400	400	245	210	18	230	8	112
150		480	440	280	240	22	245	8	144
200		495	500	340	295	22	280	12	252

自力式压差旁通控制阀性能参数：
1.根据用要求选择控制压差
2.在控制压差在20-80Kpa范围内可任意调节：
3.恒定阀门两端及被控制系统压差、支持用户系统变流量运行;
4.依靠压差自动工作，无须外接动力，运行稳定可靠；
5.介质温度：-20~120℃
6.公称压力：1.6Mpa

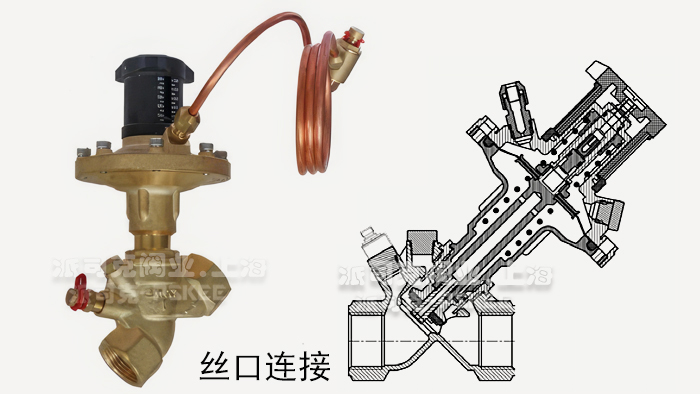

丝扣自力式压差旁通控制阀尺寸

DN	PN16	L	H	Kvs立方/小时
15	G1/2	80	160	2.5
20	G3/4	85	160	4.0
25	G1	100	165	6.5
32	G1-1/4	110	180	11.5
40	G1-1/2	120	185	15.5
50	G2	150	200	23.3

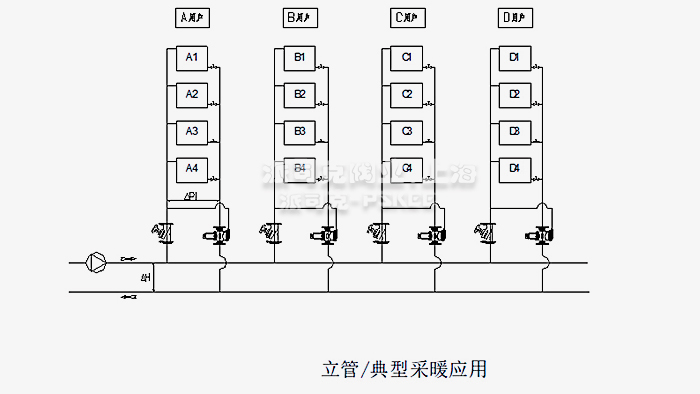

自力式压差旁通控制阀用途：
1.应用于冷（热）源机组的保护、安装于集、分水器之间旁通管上，录用户测部分运行或变动进，流量变小，导致压差变大，压差大过设定值进，阀门自动打开，部分流量从些经过，以保证机组流量不小于限制值。

2.应用于集中供热系统中以保证某处散热设备可能压爆，如按低处定压，高处倒空，这种情况如热源在低处可在进入高区分支水管加增压泵、回水管加压差使高区压力经过提长后，由阀门再降到低区水压力;如热源在高处可在进入低区供水管加装压差阀，回水加增压泵，使能过阀门压力降低的循环水能回到系统中。

动态平衡阀

静态平衡阀

电动平衡阀

自力式平衡阀

流量计

·自力式压差旁通控制阀质保体系：
有了您的信任与支持，我们提供值得信赖的Ruihao品牌产品，我们支持一系列的系统技术参数、技术指导、文件支持，实行质量跟踪、客户档案、售后保障。
·自力式压差旁通控制阀产品标准：
我们的产品按**相关标准验收，产品质量实行"售后跟踪"服务；随货提供"铭牌""质量证明""质保卡"，产品并带有"说明书""检验报告"等相关说明。
·自力式压差旁通控制阀解决方案：
瑞濠公司为工业系统和水力提供的整体方案，我们专注产品质量，把握每一个产品细节全程控制; 不仅为用户解决需求，还保障了控制系统运行可靠性，减少系统的故障及维护，不懈努力的为用户提供高品质、高性能的产品。
·自力式压差旁通控制阀售后保障：
瑞濠公司实行完善的用户档案和全程服务制度，每个用户都进行全程免费技术咨询、安装指导、跟踪服务以及相关咨询服务。
瑞濠公司的阀门产品实行"三包"服务，货物到现场提供相应技术指导支持; 质保期实行12个月到24个月不等。
·自力式压差旁通控制阀订购说明：
1.阀门产品：如有指定型号标准，请直播销售热线咨询价格，了解详情！
2.技术支持：如没有指定产品型号规格，请把工况要求、设计图纸、技术规范，发送传真或邮件至本公司。
3.产品订货参数：通径（DN）,公称压力（Mpa），温度（℃），连接方式（螺纹、法兰、对夹等）。
4.产品驱动方式：手动、蜗轮、气动、电动等。
5.产品标准:国标GB、日标JIS、美标ANSI、德标DIN、英标BS、欧标EN等。
6.报价确认：本公司提供报价清单及技术标准说明至客户确认，在双方技术各方面确认后再拟定合同。
7.阀门质量要求、质量标准、供方对质量负责的条件:按有关质量标准。
