自力式压差控制阀产品简述：
ZYC型自力式压差控制阀是一种利用介质自身的压力变化进行自我控制而保持流经该被控系统介质压差不变的阀门，压差控制阀适用于供暖方式来采用双管系统的压差控制，保证系统基本不变，降低噪音，平衡阻力，消除热网和水力失调.
自力式压差控制阀工作原理：

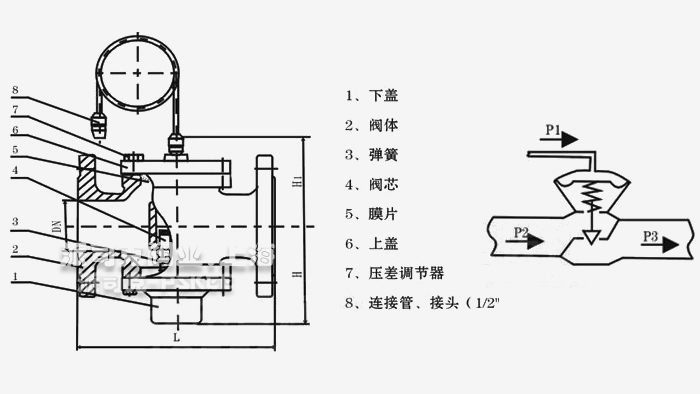

现以安装在回水管道上的ZYC型自力式压差控制阀为例说明工作原理。当供水压力P1变大或减小时，信号由连接管传入膜片上腔，带动阀芯下移或上移，使阀座的流通面积减小或变大。P2-P3也变大或减小，直到P1-P2保持原值恒定。当回水压力P3变大或减小的瞬间同阀座流向出口的流速降低或升高，膜片下压力P2也在这个瞬间变高或降低，带动阀芯上移或下移，直到膜片的受力重新平衡，P2恢复原值，P1-P2保护原值恒定，从而保证了被控系统的供回水间压差基本不变。
自力式压差控制阀外形尺寸表：

公称通径（DN）	连接方式	L mm	H	H1	流量 m3/h	适用介质	介质温度
15		110	72	98	0.2-1	水	0~80℃
20		110	72	98	0.3-1.5
25		115	82	102	0.5-5
32		100	91	94	1-4
40		200	147	112	1.5-6
50		215	120	112	2-8
65		230	125	120	3-12
80		275	188	133	5-20
100		290	208	160	10-30
125		310	226	175	15-45
150		350	258	195	30-80
200		430	301	230	40-180
250		520	367	265	100-300
300		635	430	300	450-500
350		675	504	340	200-700

自力式压差控制阀安装原理：

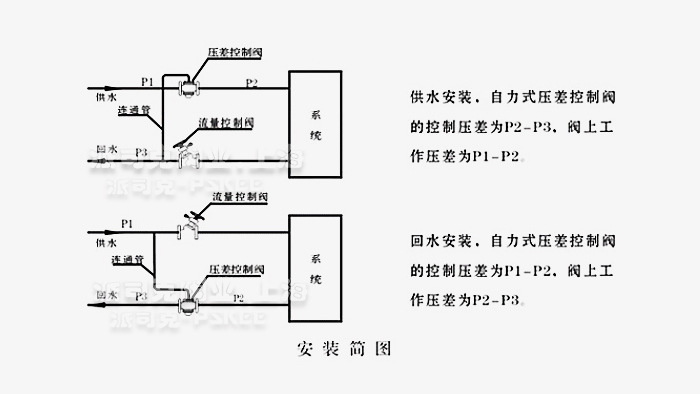

自力式压差控制阀按阀体箭头所示的水流方向安装，DN32-DN125的要安装在回水管道上，在供水管道上将连通管的安装接头装好，并确认其内孔与供水管相通，连接管的另一头与阀门上控制孔相连，DN15-DN25要装在供水管道上，连接管与回水相通。如图所示。

自力式压差控制阀系统应用:
对于动态失调问题，在系统中合适的部位安装动态压差平衡阀（自力式压差控制阀、压差平衡阀）可有效避免系统中各个用户之间的相互干扰，使系统在动态变化中保持水力平衡。
在动态系统中，未安装自力式控制阀时，当环路上的某些用户自主调节阀门、关闭阀门或温控阀动作时，这些用户的流量发生变化，环路的阻力同时发生变化，即供、回水管之间的压差发生变化。压差的变化势必对环路上的其它用户造成干扰，使这些用户的流量发生不应有的改变。安装了自力式压差控制阀后，当被控环路供、回水管之间的压差偏离设定值时, 阀门的阀芯能够自动调节开度，保持被控环路供、回水管之间的压差不变，从而避免环路中各个用户之间的相互干扰。

动态平衡阀

静态平衡阀

电动平衡阀

自力式平衡阀

流量计
