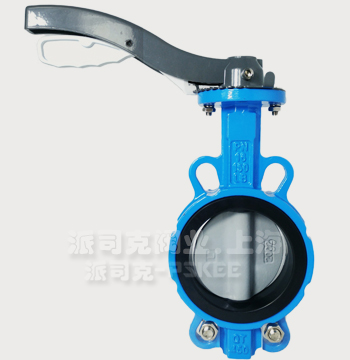

【D71X对夹式蝶阀】瑞濠品牌.质量保证，瑞濠阀业全方面介绍D71X对夹式蝶阀相关标准、选型、作用、结构图、规格型号；外形尺寸、工作原理、安装维护及蝶阀产品说明书；为广大用户提供高品质、高性能、高标准、高寿命、价格优惠的系列对夹蝶阀。

---

对夹式蝶阀产品简述：

对夹式蝶阀启闭件为盘形蝶板并能绕阀体内轴线旋转的一种阀门。对夹蝶阀主要由阀体、阀杆、蝶板和密封圈组成。阀体呈圆筒形，轴向长度短，内置蝶板。蝶板由阀杆带动，若转过90°，便能完成一次启闭，改变蝶板的偏转角度，即可控制介质的流量。使用工况和介质：适用于发生炉、煤气、天然气、液化石油气、城市煤气、冷热空气、化工冶炼和发电环保、建筑给排水等工程系统中输送各种腐蚀性、非腐蚀性流体介质的管道上，用于调节和截断介质的流动。

对夹式蝶阀产品应用：

对夹式蝶阀适用在石油、化工、食品、医药、造纸、水电、船舶、给排水、冶炼、能源等系统管路上，可在多种腐蚀性、非腐蚀性的气体、液体、半流体以及固体粉末管和容器上作为调节和截流设备使用。

对夹式蝶阀性能特点：

1、对夹式蝶阀结构简单紧凑，重量较轻，便于装拆和维修。 2、操作扭距较小，转90°启闭轻便迅速。 3、流阻小，流量特性近似倾斜直线，节能效果好。 4、蝶阀密封可靠，泄漏为零，使用寿命长。 5、可用各种材料制成，适用于各种介质。 6、流量特性趋于直线，调节性能好。 7、蝶阀启闭试验次数多达数万次、寿命长。

对夹式蝶阀产品特点：

对夹式蝶阀采用对夹中间板式结构，主要由阀体，阀板，阀轴，阀座及传动装置组成，结构简单紧凑，小巧轻便，运输，安装，拆卸方便；90°的启闭，开关迅速，操作扭矩小，省力轻巧；密封性能好，使用寿命长，可达到零泄露；其流量特性近似于直线，调节性能好。

对夹式蝶阀密封性能： 对夹式蝶阀为橡胶密封，关闭时蝶板和阀座密封性能良好，双向密封性能优良，扭矩值小，阀门在工作压力下保持无泄漏，且蝶板与阀座密封之间的磨擦小。阀门由阀轴驱动阀板，阀板做90°转动。蝶板启闭灵活，无卡涩、跳动现象，扭矩小。

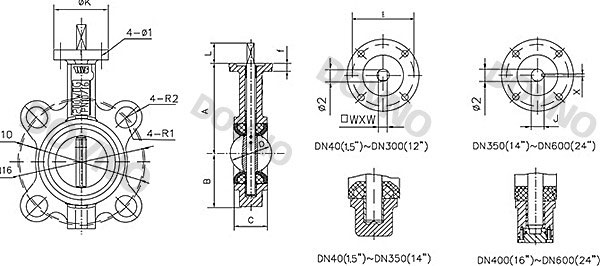

对夹式蝶阀结构图：

对夹式蝶阀主要材料表：

公称压力 PN 1.0/1.6Mpa 适用温度 ≤120℃ 适用介质 水、空气、食品、油品 主要零部件 阀体、阀瓣、阀杆、阀座、转轴 主要材料 铸铁、球墨铸铁、碳钢、不锈钢

对夹式蝶阀外形尺寸表：

规格DN A B C D L D1 D2 Φ1 Φk E R1 R2 Φ2 f J X W*W 重量 （PN10） (PN16) Weight（kg） 32 125 73 32.9 35.8 32 100 100 7 65 50 R9.5 R9.5 12.6 10 9*9 1.6 40 125 73 33 39 32 110 110 7 65 50 R9.5 R9.5 12.6 10 9*9 1.8 50 125 73 43 52 32 125 125 7 65 50 R9.5 R9.5 12.6 10 9*9 2.3 65 136 82 46 64 32 145 145 7 65 50 R9.5 R9.5 12.6 10 9*9 3 80 142 91 45.21 78 32 160 160 7 65 50 R9.5 R9.5 12.6 10 9*9 3.7 100 163 107 52.07 104 32 180 180 10 90 70 R9.5 R9.5 15.77 12 11*11 5.2 125 176 127 55.5 123 32 210 210 10 90 70 R9.5 R9.5 18.92 12 14*14 6.8 150 196 143 55.75 155 32 240 240 10 90 70 R11.5 R11.5 18.92 12 14*14 8.2 200 228 170 60.58 202 45 295 295 12 125 102 R11.5 R11.5 22.1 15 17*17 14 250 258 204 68 250 45 350 355 12 125 102 R11.5 R14 28.45 15 22*22 23 300 292 240 76.9 301 45 400 410 12 125 102 R11.5 R14 31.6 15 22*22 32 350 336 270 76.17 333.3 45 460 470 14 150 125 R11.5 R14 31.6 18 34.6 8 43 400 368 325 85.7 389.6 51 515 525 18 175 140 R14 R15.5 33.15 23 36.15 10 57 450 400 356 104.6 440.5 51 565 585 18 175 140 R14 R14 38 23 10.95 10 78 500 438 395 130.28 492 64 620 650 18 175 140 R14 R14 41.14 27 44.12 10 105 600 562 475 151.36 593 70 725 770 22 210 165 R15.5 R15.5 50.65 27 54.62 16 192

对夹式蝶阀安装维护：

1、蝶阀在安装时，阀瓣要停在关闭的位置上。 2、开启位置应按蝶板的旋转角度来确定。 3、带有旁通阀的蝶阀，开启前应先打开旁通阀。 4、应按制造厂的安装说明书进行安装，重量大的蝶阀，应设置牢固的基础。

本系产品广泛应用在石油、化工、食品、医药、造纸、水电、船舶、给排水、冶炼、能源等系统管路上，小型轻便，容易拆装及维修，并可在任意位置上安装。可在多种腐蚀性、非腐蚀性的气体、液体、半流体以及固体粉末管和容器上作为调节和截流设备使用。
