【软密封法兰蝶阀】瑞濠品牌.质量保证，瑞濠阀业全方面介绍软密封法兰蝶阀相关标准、选型、作用、结构图、规格型号；外形尺寸、工作原理、安装维护及产品说明书；为广大用户提供高品质、高性能、高标准、高寿命、价格优惠的系列软密封法兰蝶阀。

---

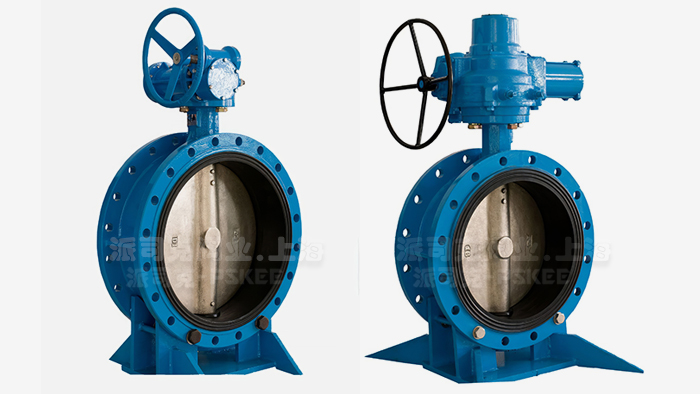

软密封法兰蝶阀产品简述：

软密封法兰蝶阀是供水管线优产品, 综合了法兰蝶阀和中线对夹蝶阀的部分优点，本阀启闭件是一个圆盘形的蝶板，在阀体内绕自身的轴线旋转，从而达到启闭或调节作用。驱动方式：手动、气动、电动。

软密封法兰蝶阀产品应用：

软密封法兰中线蝶阀适用于温度≤120℃公称压力≤1.6MPa的食品、医药、化工、石油、电力、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用。

软密封法兰蝶阀产品特点：

1、软密封法兰中线蝶阀设计新颖、合理，结构优良，启闭迅速；双向密封性能高，扭矩值小，零件加工性能优越。 2、操力矩小，操作方便，省力灵巧；流量特性趋于直线, 调节性能好。 3、法兰连接安装便捷，立式、卧式安装均可。 4、密封件可以更换，密封性能可靠达到双向密封零泄漏。 5、密封材料耐老化、耐腐蚀，使用寿命长等特点。 6、阀门可用于管端作放空阀用，性能可靠。

软密封法兰蝶阀结构尺寸图：

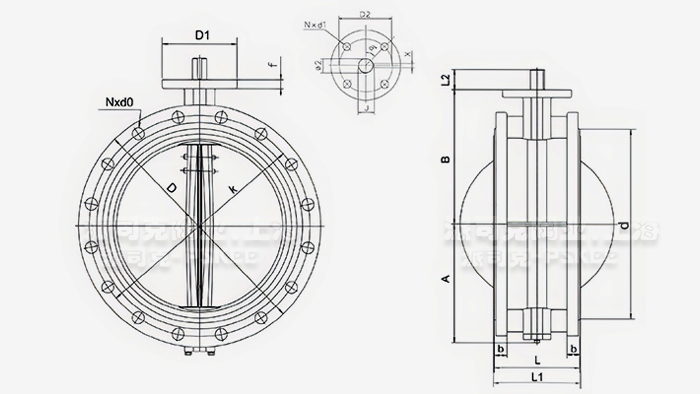

国标

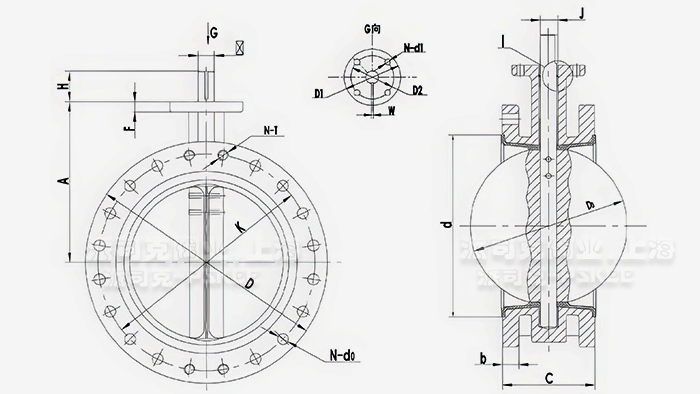

美标

国标软密封法兰蝶阀外形1.0Mpa尺寸表：

DN A B b f D K d F N*d0 L L1 D1 D2 N-d1 a° J X L2 Φ2 重量kg 50 83 120 19 3 165 125 99 13 4*Φ19 108 111 65 50 4-Φ7 45 13.8 3 32 12.6 7.6 65 93 130 19 3 185 145 118 13 4*Φ19 112 115 65 50 4-Φ7 45 13.8 3 32 12.6 9.7 80 100 145 19 3 200 160 132 13 8*Φ19 114 117 65 50 4-Φ7 45 13.8 3 32 12.6 10.6 100 114 155 19 3 220 180 156 13 8*Φ19 127 130 90 70 4-Φ10 45 17.77 5 32 15.77 13.8 125 125 170 19 3 250 210 184 13 8*Φ19 140 143 90 70 4-Φ10 45 20.92 5 32 18.92 18.2 150 143 190 19 3 285 240 211 13 8*Φ23 140 143 90 70 4-Φ10 45 20.92 5 32 18.92 21.7 200 170 205 20 3 340 295 266 13 8*Φ23 152 155 125 102 4-Φ12 45 24.1 5 45 22.1 31.8 250 198 235 22 3 395 350 319 13 12*Φ23 165 168 125 102 4-Φ12 45 31.45 8 45 28.45 44.7 300 223 280 24.5 4 445 400 370 20 12*Φ23 178 182 125 102 4-Φ12 45 34.6 8 45 31.6 57.9 350 270 310 24.5 4 505 460 429 20 16*Φ23 190 194 150 125 4-Φ14 45 34.6 8 45 31.6 81.6 400 300 340 24.5 4 565 515 480 20 16*Φ28 216 221 175 140 4-Φ18 45 36.15 10 51 33.15 106 450 340 375 25.5 4 615 565 530 20 20*Φ28 222 227 175 140 4-Φ18 45 40.95 10 51 38 147 500 355 430 26.5 4 670 620 582 22 20*Φ28 229 234 175 140 4-Φ18 45 44.12 10 57 41.15 165 600 410 500 30 5 780 725 682 22 20*Φ31 267 272 210 165 4-Φ22 45 51.62 16 70 50.65 235

700 478 560 32.5 5 895 840 794 30 24*Φ31 292 299 300 254 8-Φ18 22.5 71.35 18 66 63.35 238 800 529 620 35 5 1015 950 901 30 24*Φ34 318 325 300 254 8-Φ18 22.5 71.35 18 66 63.35 475 900 584 665 37.5 5 1115 1050 1001 34 28*Φ34 330 337 300 254 8-Φ18 22.5 84 20 118 75 595 1000 657 735 40 5 1230 1160 1112 34 28*Φ37 410 417 300 254 8-Φ18 22.5 95 22 142 85 794 1200 799 917 45 5 1455 1380 1328 34 32*Φ40 470 478 350 298 8-Φ22 22.5 117 28 150 105 1290 1400 919 1040 46 5 1675 1590 1530 40 36*Φ44 530 538 415 356 8-Φ33 22.5 134 32 200 120 2130 1500 965 1050 47.5 5 1785 1700 1630 40 36*Φ44 570 580 415 356 8-Φ32 22.5 156 36 200 140 3020 1600 1045 1150 49 5 1915 1820 1700 50 40*Φ50 600 610 415 356 8-Φ32 22.5 156 36 200 140 3560 1800 1280 1290 52 5 2115 2020 1914 55 44*Φ50 670 682 475 406 8-Φ40 22.5 178 40 280 160 4620 2000 1350 1323 55 5 2325 2230 2130 55 48*Φ50 760 772 475 406 8-Φ40 22.5 178 40 280 160 6160 2200 1430 1500 60 5 2555 2440 2320 55 52*Φ56 636 648 560 483 12-Φ40 15 200 45 300 180 6730 2400 1523 1560 68 5 2760 2650 2530 55 56*Φ56 750 762 686 603 20-Φ40 9 242 50 400 220 9586

国标软密封法兰蝶阀外形1.6Mpa尺寸表：

DN A B b f D K d F N*d0 L L1 D1 D2 N-d1 a° J X L2 Φ2 重量kg 50 83 120 19 3 165 125 99 13 4*Φ19 108 111 65 50 4-Φ7 45 13.8 3 32 12.6 7.6 65 93 130 19 3 185 145 118 13 4*Φ19 112 115 65 50 4-Φ7 45 13.8 3 32 12.6 9.7 80 100 145 19 3 200 160 132 13 8*Φ19 114 117 65 50 4-Φ7 45 13.8 3 32 12.6 10.6 100 114 155 19 3 220 180 156 13 8*Φ19 127 130 90 70 4-Φ10 45 17.77 5 32 15.77 13.8 125 125 170 19 3 250 210 184 13 8*Φ19 140 143 90 70 4-Φ10 45 20.92 5 32 18.92 18.2 150 143 190 19 3 285 240 211 13 8*Φ23 140 143 90 70 4-Φ10 45 20.92 5 32 18.92 21.7 200 170 205 20 3 340 295 266 13 12*Φ23 152 155 125 102 4-Φ12 45 24.1 5 45 22.1 31.8 250 198 235 22 3 405 355 319 13 12*Φ28 165 168 125 102 4-Φ12 45 31.45 8 45 28.45 44.7 300 223 280 24.5 4 460 410 370 20 12*Φ28 178 182 125 102 4-Φ12 45 34.6 8 45 31.6 59 350 270 310 26.5 4 520 470 429 20 16*Φ28 190 194 150 125 4-Φ14 45 36.15 10 45 33.15 86 400 300 340 28 4 580 525 480 20 16*Φ31 216 221 175 140 4-Φ18 45 40.95 10 51 37.95 119 450 340 375 30 4 640 585 530 20 20*Φ31 222 227 175 140 4-Φ18 45 45.96 12 51 42.86 165 500 355 430 31.5 4 715 650 582 22 20*Φ34 229 234 210 165 4-Φ22 45 49.22 14 57 45.72 185 600 410 500 36 5 840 770 682 22 20*Φ37 267 272 300 254 8-Φ18 22.5 57.98 15 70 53.98 263

美标软密封法兰蝶阀外形尺寸表：

规格size A H D0 C d b D K N-d0 N-T D1 D2 N-d1 F Φ W J 重量 mm inch Kg DN80 3 159 32 78.8 127 120 19.1 191 152.4 4-19 90 70 4-10 20 12.7 3 13.9 12.6 DN100 4 178 32 104 127 144 23.9 229 190.5 8-19 90 70 4-10 20 15.9 5 17.9 18.7 DN150 6 203 40 155.7 127 197 25.4 279 241.3 8-22.4 90 70 4-10 20 25.4 8 28.4 24.1 DN200 8 242 51 202.41 152 252 28.5 343 298.4 8-22.4 125 102 4-12 22 28.6 8 31.6 31.8 DN250 10 274 76 250.42 203 305 30.3 406 361.9 12-25.4 125 102 4-12 22 34.9 10 37.9 50.7 DN300 12 313 76 301.5 203 350 31.8 483 431.8 12-25.4 125 102 4-12 24 38.1 10 41.1 74.8 DN350 14 356 76 333.32 203 415 35.1 533 476.2 12-28.4 125 102 4-12 24 44.5 12 47.5 94.8 DN400 16 382 76 389.61 203 460 36.6 597 539.8 12-28.4 4-1 175 140 4-18 24 50.8 14 54.3 127.5 DN450 18 420 89 440.51 203 510 39.7 635 577.8 12-31.8 4-11/8 175 140 4-18 26 54 16 58 161.1 DN500 20 459 89 491.64 203 560 43 699 635 16-31.8 4-11/8 210 165 4-22 26 60.3 18 64.3 225.2 DN600 24 572 89 592.5 203 660 47.8 813 749.3 16-35.0 4-11/4 210 165 4-20 26 69.9 20 74.4 278.3

本软密封法兰蝶阀综合了偏心和中线的部分优点，填补了偏心与中线阀之间的缺点。本软密封法兰蝶阀启闭件是一个圆盘形的蝶板，在阀体内绕自身的轴线旋转，从而达到启闭或调节作用。驱动方式：手动、气动、电动。

高性能蝶阀

法兰蝶阀

对夹蝶阀

电动蝶阀

气动蝶阀

三偏心蝶阀

美标蝶阀

真空蝶阀

粉体蝶阀

卫生级蝶阀

铝合金蝶阀

蜗轮蝶阀

防结露蝶阀

伸缩蝶阀

不锈钢蝶阀

·软密封法兰蝶阀质保体系：
有了您的信任与支持，我们提供值得信赖的Ruihao品牌产品，我们支持一系列的系统技术参数、技术指导、文件支持，实行质量跟踪、客户档案、售后保障。
·软密封法兰蝶阀产品标准：
我们的产品按相关标准验收，产品质量实行"售后跟踪"服务；随货提供"铭牌""质量证明""质保卡"，产品并带有"说明书""检验报告"等相关说明。
·软密封法兰蝶阀解决方案：
瑞濠公司为工业系统和水力提供的整体方案，我们专注产品质量，把握每一个产品细节全程控制; 不仅为用户解决需求，还保障了控制系统运行可靠性，减少系统的故障及维护，不懈努力的为用户提供高品质、高性能的产品。
·软密封法兰蝶阀售后保障：
瑞濠公司实行完善的用户档案和全程服务制度，每个用户都进行全程免费技术咨询、安装指导、跟踪服务以及相关咨询服务。
瑞濠公司的阀门产品实行"三包"服务，货物到现场提供相应技术指导支持; 质保期实行12个月到24个月不等。
·软密封法兰蝶阀订购说明：
1.阀门产品：如有指定型号标准，请直播销售热线咨询价格，了解详情！
2.技术支持：如没有指定产品型号规格，请把工况要求、设计图纸、技术规范，发送传真或邮件至本公司。
3.产品订货参数：通径（DN）,公称压力（Mpa），温度（℃），连接方式（螺纹、法兰、对夹等）。
4.产品驱动方式：手动、蜗轮、气动、电动等。
5.产品标准:国标GB、日标JIS、美标ANSI、德标DIN、英标BS、欧标EN等。
6.报价确认：本公司提供报价清单及技术标准说明至客户确认，在双方技术各方面确认后再拟定合同。
7.阀门质量要求、质量标准、供方对质量负责的条件:按有关质量标准。
