高真快卸法兰球阀产品概述：

高真快卸法兰球阀是应用在真空系统中,又能适用一定的压力下开启或切断气流的高真空球阀。执行机构采用回转型电动，电子调节式驱动装置，通过外接电源切换或外部输入信号来实现阀门启闭或中间位置的控制。本球阀外形结构紧凑，美观，密封座补偿式设计。有自动补偿密封座磨损功能，密封可靠，寿命长等优点。适用的工作介质为带酸、碱性的各类气体或液体。

高真快卸法兰球阀性能特点：

●高真空球阀密封结构设计好，漏率可达到＜1×10-10Pa.M3/S,改变了球阀不能满足真空、高真空的现状；
●开关扭矩小，配置气动执行器小，工作稳定、可靠；
●高真空球阀结构紧凑，重量轻，外形简洁、美观；
●该球阀既能适用高真空，又能适用一定的正压力下使用；
●由于球阀全通导，又能达到高真空要求，所以也能适用于加速器真空系统。

高真快卸法兰球阀产品应用：

电动高真空球阀适用的介质为空气及弱腐蚀性气体。是乳品、酒业、生物工程、食品、制药、饮料、化工、化妆品等领域的常选阀门。并已广泛应用于新能源、真空铸造、真空镀膜行业及半导体产业。

高真快卸法兰球阀技术参数：

适用范围(Pa)	快卸法兰（KF）2x105～1.3x10-5 活套法兰16x105～1.3x10-5
阀门漏率(Pa.L/S)	≤1.3x10-5
介质温度（℃）	标准出厂：-30～+150 指定参数：-30～+240
法兰标准	GB4982；GB/T6070
开闭时间	标准出厂：DN≦32/20S；DN≧40/30S 指定参数：DN≦32/4S、10S、60S DN≧40/6S、15S、20S、60S
安装位置	任意
控制电压	标准出厂：AC22V/50Hz开关型指定参数：AC38V；DC24V开关型 4-20mA DC调节型 1-5V DC调节型
信号反馈	标准出厂：带无源触点型指定参数：调节型4-20mA DC 调节型1-5V DC

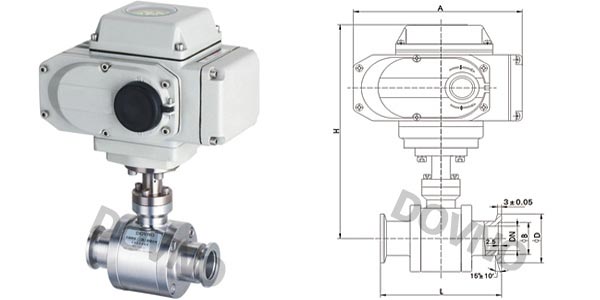

高真快卸法兰球阀结构图：

高真快卸法兰球阀主要材料表：

NO.	PART NAME	MATERIAL
1	本体BODY	CF8.CF3M
2	球 BALL	CF8.CF3M
3	中轴 STEM	SS304.SS316L
4	球垫 SEAT	RTFE

高真快卸法兰球阀外形尺寸表：

型号	通径（DN）	ΦD	ΦB	H	L	A
RH-GU30681K	10	30	12.2	185	92	166
RH-GU30681K	16	30	17.2	220	100	166
RH-GU30681K	25	40	26.2	225	114	166
RH-GU30681K	32	55	41.2	235	140	166
RH-GU30681K	40	55	41.2	240	165	166
RH-GU30681K	50	75	52.2	286	175	196

高真空快卸法兰球阀是适用于真空系统中接通或切断管路的介质流。靠球面密封，因而既能用在真空状态下，也能在低压状态下使用，并可任意位置安装。高真空快卸法兰球阀是乳品、酒业、生物工程、食品、制药、饮料、化工、化妆品等领域的常选阀门。

相关产品

·高真空法兰球阀质保体系：
有了您的信任与支持，我们提供值得信赖的Ruihao品牌产品，我们支持一系列的系统技术参数、技术指导、文件支持，实行质量跟踪、客户档案、售后保障。
·高真空法兰球阀产品标准：
我们的产品按国际及国内相关标准验收，产品实行"全程跟踪"服务；随货提供"铭牌""质量证明""质保卡"，产品带有"说明书""检验报告"等相关说明。
·高真空法兰球阀解决方案：
瑞濠公司为工业系统和水力提供的整体方案，我们专注产品质量，把握每一个产品细节全程控制; 不仅为用户解决需求，还保障了控制系统运行可靠性，减少系统的故障及维护，不懈努力的为用户提供高品质、高性能的产品。
·高真空法兰球阀售后保障：
瑞濠公司实行完善的用户档案和全程服务制度，每个用户都进行全程免费技术咨询、安装指导、跟踪服务以及相关咨询服务。
瑞濠公司的阀门产品实行"三包"服务，货物到现场提供相应技术指导支持; 质保期实行12个月到24个月不等。
·高真空法兰球阀订购说明：
1.阀门产品：如有指定型号标准，请直播销售热线咨询价格，了解详情！
2.技术支持：如没有指定产品型号规格，请把工况要求、设计图纸、技术规范，发送传真或邮件至本公司。
3.产品订货参数：通径（DN）,公称压力（Mpa），温度（℃），连接方式（螺纹、法兰、对夹等）。
4.产品驱动方式：手动、蜗轮、气动、电动等。
5.产品标准:国标GB、日标JIS、美标ANSI、德标DIN、英标BS、欧标EN等。
6.报价确认：本公司提供报价清单及技术标准说明至客户确认，在双方技术各方面确认后再拟定合同。
7.阀门质量要求、质量标准、供方对质量负责的条件:按有关质量标准。

产品品牌	Ruihao
产品型号	RH-GU30681KF
产品口径	DN10-DN50
产品压力	1.3x10（-5）
产品材质	CF8/CF3M
产品应用	生物工程,食品,制药,饮料
产品特点	●瑞濠阀门，Ruihao工业品质。 ●质量保证，交货快捷，售后完善。 ●产品三包：包修、包换、包退。 ●（Ruihao）Pipeline Safety Keeper。 ●Ruihao工业品牌阀门，管道的安全管理员。 ●销售热线：+8613676550726、+8618815167607。
