高真空球阀产品概述：

高真空球阀是应用在真空系统中（又能适用一定的压力下）开启或切断气流的真空球阀。本阀门结构紧凑，美观，密封座补偿设计。有自动补偿密封座磨损功能，启闭力矩小，寿命长等优点。适用的工作介质为带酸、碱性的各类气体或液体。

真空球阀性能特点：

●密封结构设计好，漏率可达到＜1×10-10Pa.M3/S,改变了球阀不能满足真空、高真空的现状；
●开关扭矩小，配置气动执行器小，工作稳定、可靠；
●结构紧凑，重量轻，外形简洁、美观；
●该球阀既能适用高真空，又能适用一定的正压力下使用；
由于球阀全通导，又能达到真空要求，所以也能适用于加速器真空系统。

高真空球阀应用：

适用的介质为空气及弱腐蚀性气体。是乳品、酒业、生物工程、食品、制药、饮料、化工、化妆品等领域的常选阀门。该球阀产品并已广泛应用于新能源、真空铸造、真空镀膜行业及半导体产业。

高真空球阀主要技术参数：

适用范围(Pa)	快卸法兰（KF）2x105～1.3x10-5 活套法兰16x105～1.3x10-5
阀门漏率(Pa.L/S)	≤1.3x10-5
介质温度（℃）	标准出厂：-30～+150 指定要求：-30～+240
安装位置	任意
法兰标准	GB4982；GB/T6070

高真空球阀主要材料表：

NO.	PART NAME	MATERIAL
1	本体BODY	CF8.CF3M
2	球 BALL	CF8.CF3M
3	中轴 STEM	SS304.SS316L
4	球垫 SEAT	RTFE

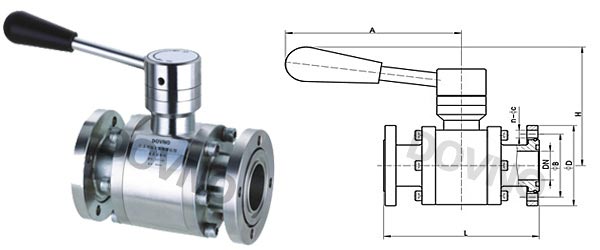

高真空球阀外形尺寸图：

真空球阀是指工作压力低于标准大气压的，形成一定真空密封的球阀。分为不同的连接型式，按照GB6070标准的活套法兰连接、按照GB4982标准的快卸法兰连接。
该球阀为直通式，靠球面密封，因而既能用在真空状态下，也能在低压状态下使用，并可任意位置安装达到接通或切断真空系统管道路中的介质流。真空球阀驱动方式有：手动、气动、电动等选择。

高真空球阀外形尺寸表：

型号	通径(mm)	φD	φB	H	L	A	n-φC
RH-GU3041F	10	55	40	60	92	120	4-φ6.5
RH-GU3041F	16	60	45	95	100	125
RH-GU3041F	20	65	50	105	114	140
RH-GU3041F	25	70	55	105	114	140
RH-GU3041F	32	90	70	125	140	160	4-φ9
RH-GU3041F	40	100	80	130	165	180
RH-GU3041F	50	110	90	125	175	221
RH-GU3041F	63	130	110	166	186	230
RH-GU3041F	80	145	125	175	198	290	8-φ9
RH-GU3041F	100	165	145	189	220	260	8-φ9
RH-GU3041F	125	200	175	232	266	360	8-φ11
RH-GU3041F	150	225	200	250	296	400	8-φ11
RH-GU3041F	200	285	260	306	390	620	12-φ12

高真空（压力）球阀是应用在真空系统中，（又能适用一定的压力下）开启或切断气流。本球阀结构紧凑，美观，密封座补偿设计。适用的介质为空气及弱腐蚀性气体。是乳品、酒业、生物工程、食品、制药、饮料、化工、化妆品等领域的常选阀门。

相关产品

·高真空球阀质保体系：
有了您的信任与支持，我们提供值得信赖的Ruihao品牌产品，我们支持一系列的系统技术参数、技术指导、文件支持，实行质量跟踪、客户档案、售后保障。
·高真空球阀产品标准：
我们的产品按国际及国内相关标准验收，产品实行"全程跟踪"服务；随货提供"铭牌""质量证明""质保卡"，产品带有"说明书""检验报告"等相关说明。
·高真空球阀解决方案：
瑞濠公司为工业系统和水力提供的整体方案，我们专注产品质量，把握每一个产品细节全程控制; 不仅为用户解决需求，还保障了控制系统运行可靠性，减少系统的故障及维护，不懈努力的为用户提供高品质、高性能的产品。
·高真空球阀售后保障：
瑞濠公司实行完善的用户档案和全程服务制度，每个用户都进行全程免费技术咨询、安装指导、跟踪服务以及相关咨询服务。
瑞濠公司的阀门产品实行"三包"服务，货物到现场提供相应技术指导支持; 质保期实行12个月到24个月不等。
·高真空球阀订购说明：
1.阀门产品：如有指定型号标准，请直播销售热线咨询价格，了解详情！
2.技术支持：如没有指定产品型号规格，请把工况要求、设计图纸、技术规范，发送传真或邮件至本公司。
3.产品订货参数：通径（DN）,公称压力（Mpa），温度（℃），连接方式（螺纹、法兰、对夹等）。
4.产品驱动方式：手动、蜗轮、气动、电动等。
5.产品标准:国标GB、日标JIS、美标ANSI、德标DIN、英标BS、欧标EN等。
6.报价确认：本公司提供报价清单及技术标准说明至客户确认，在双方技术各方面确认后再拟定合同。
7.阀门质量要求、质量标准、供方对质量负责的条件:按有关质量标准。
