一体式防泄漏球阀

【一体式防泄漏球阀】瑞濠品牌.质量保证，瑞濠阀业全方面介绍一体式防泄漏球阀相关标准、选型、作用、结构图、规格型号；外形尺寸、工作原理、安装维护及球阀产品说明书；为广大用户提供高品质、高性能、高标准、高寿命、价格优惠的系列一片式球阀。

一体式防泄漏球阀产品特点：

一体式防泄漏球阀替代广式球阀，启闭无摩擦。这一功能解决了传统阀门因密封面之间相互摩擦而影响密封的问题；上装式结构，对装在管道上的阀门可直接在线检查与维修，能有效减少装置停车，降低成本；一体式防泄漏球阀单阀座设计。消除了阀门中腔介质因异常升压而影响使用问题；低扭矩设计。一体式球阀结构设计的阀杆，只需配一个小手柄阀门就能轻松启闭；楔形密封结构。防泄漏球阀是靠阀杆提供的机械力，将球楔压到阀座上而密封，使球阀的密封性不受管线压差变化的影响，在各种工况下密封性能都有可靠保证；密封面的自清洁结构。当球体倾离阀座时，管线中的流体沿球体密封面成360°均匀通过，不仅消除了高速流体对阀座局部的冲刷，也冲走了密封面上的聚积物，达到球阀自清洁的目的。

一体式防泄漏球阀性能规范：

公称压力PN1.6、2.5、4.0、6.4Mpa
强度试验压力：PT2.4、3.8、6.0、9.6Mpa
低压气密封试验压力：0.6Mpa
适用介质：水、气、油品、硝酸类、醋酸类
适用温度：-20~180℃

一体式防泄漏球阀主要零件材料：

零件名称DescriptionParts
阀体Body	WCB	ZG1Cr18Ni9Ti304CF8	ZG1Cr18Ni12MO2Ti316CF8M
球体Ball	1Cr18Ni9Ti304	1Cr18Ni9Ti304	1Cr18Ni12MO2Ti
阀杆Stem	1Cr18Ni9Ti304	1Cr18Ni9Ti304	1Cr18Ni12MO2Ti
密封圈Sealring	聚四氟乙烯PTFE	聚四氟乙烯PTFE	聚四氟乙烯PTFE
填料Packing	聚四氟乙烯PTFE	聚四氟乙烯PTFE	聚四氟乙烯PTFE

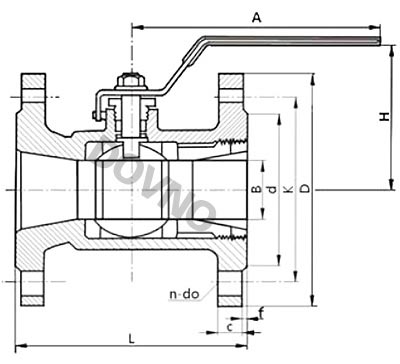

一体式防泄漏球阀结构图：

一体式防泄漏球阀外形尺寸表：

SIZE	B	D	K	d	L	A	H	F	N-do
1/2″	11	95	65	45	92	110	65	2	4-14
3/4″	13	105	75	55	102	110	75	2	4-14
1″	17	115	85	65	109	110	87	2	4-14
1-1/4″	23	135	100	75	126	150	90	2	4-18
1-1/2″	25	145	110	85	136	150	95	3	4-18
2″	32	160	125	100	154	180	110	3	4-18
2-1/2″	40	180	145	120	172	180	120	3	4-18
3″	50	195	160	135	190	230	130	3	8-18
4″	65	215	180	155	210	230	150	3	8-18

一体式防泄漏球阀启闭无摩擦。这一功能解决了传统阀门因密封面之间相互摩擦而影响密封的问题；球阀上装式结构，对装在管道上的阀门可直接在线检查与维修，能有效减少装置停车，降低成本；一体式防泄漏球阀单阀座设计。消除了阀门中腔介质因异常升压而影响使用问题；低扭矩设计。

相关产品

·一体式防泄漏球阀质保体系：
有了您的信任与支持，我们提供值得信赖的Ruihao品牌产品，我们支持一系列的系统技术参数、技术指导、文件支持，实行质量跟踪、客户档案、售后保障。
·一体式防泄漏球阀产品标准：
我们的产品按国际及国内相关标准验收，产品实行"全程跟踪"服务；随货提供"铭牌""质量证明""质保卡"，产品带有"说明书""检验报告"等相关说明。
·一体式防泄漏球阀解决方案：
瑞濠公司为工业系统和水力提供的整体方案，我们专注产品质量，把握每一个产品细节全程控制; 不仅为用户解决需求，还保障了控制系统运行可靠性，减少系统的故障及维护，不懈努力的为用户提供高品质、高性能的产品。
·一体式防泄漏球阀售后保障：
瑞濠公司实行完善的用户档案和全程服务制度，每个用户都进行全程免费技术咨询、安装指导、跟踪服务以及相关咨询服务。
瑞濠公司的阀门产品实行"三包"服务，货物到现场提供相应技术指导支持; 质保期实行12个月到24个月不等。
·一体式防泄漏球阀订购说明：
1.阀门产品：如有指定型号标准，请直播销售热线咨询价格，了解详情！
2.技术支持：如没有指定产品型号规格，请把工况要求、设计图纸、技术规范，发送传真或邮件至本公司。
3.产品订货参数：通径（DN）,公称压力（Mpa），温度（℃），连接方式（螺纹、法兰、对夹等）。
4.产品驱动方式：手动、蜗轮、气动、电动等。
5.产品标准:国标GB、日标JIS、美标ANSI、德标DIN、英标BS、欧标EN等。
6.报价确认：本公司提供报价清单及技术标准说明至客户确认，在双方技术各方面确认后再拟定合同。
7.阀门质量要求、质量标准、供方对质量负责的条件:按有关质量标准。

产品品牌	Ruihao
产品型号	RH-1041QF-S
产品口径	DN15-DN100
产品压力	1.6-6.4Mpa
产品材质	CF8,CF8M,A105
产品应用	水，油品，气
产品特点	●瑞濠阀门，Ruihao工业品质。 ●质量保证，交货快捷，售后完善。 ●产品三包：包修、包换、包退。 ●（Ruihao）Pipeline Safety Keeper。 ●Ruihao工业品牌阀门，管道的安全管理员。 ●销售热线：+8613676550726、+8618815167607。
