产品概述：

三片式法兰球阀结构，对装在管道上的阀门可直接在线检查与维修，能有效减少装置停车，降低成本; 三片式球阀楔形密封结构,阀门是靠阀杆提供的机械力，将球楔压到阀座上而密封，使阀门的密封性不受管线压差变化的影响，在各种工况下密封性能都有可靠保证。本系球阀单阀座设计,消除了阀门中腔介质因异常升压而影响使用的问题；三片式美标球阀低扭矩设计，结构设计的阀杆，只需配一个小手把阀门就能轻松启闭；启闭无摩擦，这一功能解决了传统阀门因密封面之间相互摩擦而影响密封的问题。

设计标准：

APPLECABLE STANDARDS：
防爆中轴/全流Blow-out Proof stem/Full port
设计和制造标准按照Design: ASME B16.34,API608；
结构长度按照face toface : ASME B16.10；
法兰端尺寸按照End Flange：ASME B16.5；
检验和测试按照Test: API598；
防火设计测试Fire Safe：API607；

产品特性：

阀杆带有防静电设置
阀杆防脱出装置设计
钢球球槽上有泄压孔
采用脱腊铸造

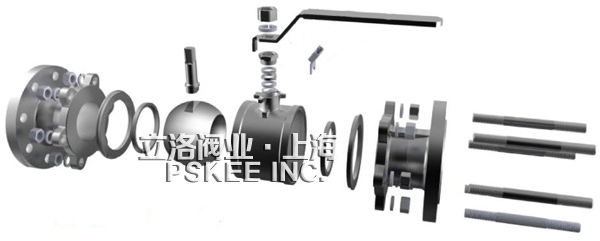

产品结构图

主要材料表：

零件名称PART NAME	材质MATERIAL
阀体BODY	SS304/SS316
球体 BALL	SS304/SS316
螺母GLAND NUT	SS304/SS316
螺栓BOLT	SS304/3SS16
密封线JOINT GASKET	PTFE
密封圈JOINT RING	PTFE
止推垫STOP RING	PTFE
阀杆STEM	SS304/SS316
填料STEM PACKING	PTFE
定位片STOP	304/SS316
锁片 LOCKPAD	SS304
压盖GLAND	CF8/CF8M
卡簧SNAP RING	3SS04/SS316
手柄HANDLE	CF8/CF8M
压盖螺栓GLAND BOLT	SS304/SS316

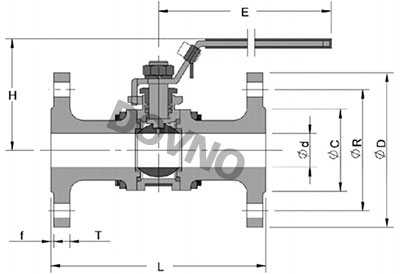

外形尺寸图:

外形尺寸表:

Site	L	d	C	R	D	H	E	T	f
1/2"	108	15	35	60	90	76.5	120	11	2
3/4"	117	20	43	70	100	79	120	11	2
1"	127	25	51	79	110	91.5	150	12	2
1-1/4"	140	32	64	89	115	96.5	150	13	2
1-1/2"	165	40	73	98	125	104	170	14	2
2"	178	50	92	121	150	117	170	16	2
2-1/2"	190	65	105	140	180	140	250	18	2
3"	203	80	127	152	190	142	250	19	2
4"	229	100	157	191	230	163.5	300	24	2

产品应用：
三片式法兰球阀的主要特点是本身结构紧凑，易于操作和维修，三片式法兰球阀适用于水、溶剂、酸和天然气等一般工作介质，而且还适用于工作条件恶劣的介质，如氧气过氧化氢,甲烷和乙烯等。要求严格切断的工况。

相关产品

·质保体系：
有了您的信任与支持，我们提供值得信赖的Ruihao品牌产品，我们支持一系列的系统技术参数、技术指导、文件支持，实行质量跟踪、客户档案、售后保障。
·产品标准：
我们的产品按相关标准验收，产品质量实行"售后跟踪"服务；随货提供"铭牌""质量证明""质保卡"，产品并带有"说明书""检验报告"等相关说明。
·解决方案：
瑞濠公司为工业系统和水力提供的整体方案，我们专注产品质量，把握每一个产品细节全程控制; 不仅为用户解决需求，还保障了控制系统运行可靠性，减少系统的故障及维护，不懈努力的为用户提供高品质、高性能的产品。
·售后保障：
瑞濠公司实行完善的用户档案和全程服务制度，每个用户都进行全程免费技术咨询、安装指导、跟踪服务以及相关咨询服务。
瑞濠公司的阀门产品实行"三包"服务，货物到现场提供相应技术指导支持; 质保期实行12个月到24个月不等。
·订购说明：
1.阀门产品：如有指定型号标准，请直播销售热线咨询价格，了解详情！
2.技术支持：如没有指定产品型号规格，请把工况要求、设计图纸、技术规范，发送传真或邮件至本公司。
3.产品订货参数：通径（DN）,公称压力（Mpa），温度（℃），连接方式（螺纹、法兰、对夹等）。
4.产品驱动方式：手动、蜗轮、气动、电动等。
5.产品标准:国标GB、日标JIS、美标ANSI、德标DIN、英标BS、欧标EN等。
6.报价确认：本公司提供报价清单及技术标准说明至客户确认，在双方技术各方面确认后再拟定合同。
7.阀门质量要求、质量标准、供方对质量负责的条件:按有关质量标准。

产品品牌	Ruihao
产品型号	RH-3041QF-ANSI
产品口径	DN15-DN100
产品压力	150LB-300LB
产品材质	WCB.CFB.CF3
产品应用	气体，油品，液体
产品特点	●瑞濠阀门，Ruihao工业品质。 ●质量保证，交货快捷，售后完善。 ●产品三包：包修、包换、包退。 ●（Ruihao）Pipeline Safety Keeper。 ●Ruihao工业品牌阀门，管道的安全管理员。 ●销售热线：+8613676550726、+8618815167607。
