【气动衬胶盖米型隔膜阀】瑞濠品牌.质量保证，瑞濠阀业全方面介绍气动衬胶盖米型隔膜阀标准，结构图，规格型号，外形尺寸，工作原理及产品说明书。为广大用户提供高品质、高性能、高标准、高寿命、价格优惠的卫生级法兰隔膜阀。

---

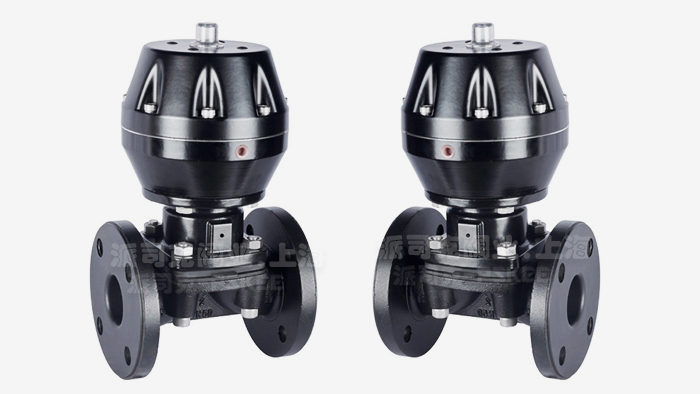

气动衬胶隔膜阀产品简述：
气动衬胶隔膜阀由盖米型活塞式执行机构和阀体组成，它以压缩空气为动力，实与对工艺管道中流体介质开关和调节，气动衬胶隔膜阀通道采用内衬橡胶，橡胶膜片提供阀体密封和阀座密封。本系隔膜阀产品结构简单、密封和防腐性能较好，流体阻力小，适用于低压、常压含悬浮物质的介质。
气动衬胶隔膜阀产品特点：
1. 无死角设计：介质在阀内流动时无死角，不易积存杂质，便于清洁和维护。
2. 由于隔膜阀的流道平滑，流阻小，可获得较大的流量。
3. 控制灵活：通过气动控制，操作简便，响应速度快，开关迅速。
4. 耐腐蚀性能：与介质接触的全衬橡胶，具有良好的化学稳定性。
气动衬胶隔膜阀工作原理：
气动隔膜阀是一种**形式的截断阀，其启闭件是一块用软质材料制成的橡胶隔膜，它将阀体内腔与阀盖内腔隔开。气动隔膜阀的工作原理是：通过一个气动头进行遥控操作，也可以通过一个手柄进行手动操作。当阀杆处于上位时，球形膜片向上弯曲阀门形成导通状态；当阀杆由上往下运动时带动阀芯使膜片弯曲，被迫膜片紧帖阀座区域，关闭了管道流体通向路径。

气动英标衬氟隔膜阀主要材料：

NO	名称	材质
1	阀体	WCB、304
2	阀盖	WCB
3	隔膜	EPDM、F46
4	阀瓣	WCB、304
5	气缸	铝合金
6	活塞	铝合金
7	阀杆	45#、不锈钢304
8	连接方式	法兰

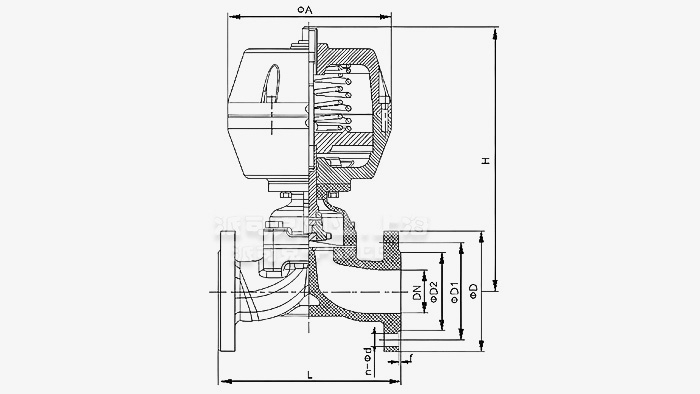

气动英标衬氟隔膜阀外表尺寸表：

DN	公称压力	L	D	D1	n-Φd	f	H	气源压力Mpa	气缸外径ΦA	阀门重量KG
15	1.0	108	95	65	4-13.5	2	215	0.6	110	6
20		117	105	75	4-13.5	2	220	0.6	110	6.5
25		127	115	85	4-13.5	2	225	0.6	110	6.8
32		146	140	100	4-17.5	2	240	0.6	140	8
40		159	150	110	4-17.5	2	285	0.6	170	15
50		190	165	125	4-17.5	2	307	0.6	170	18
65		216	185	145	4-17.5	2	327	0.6	200	25
80		254	200	160	8-17.5	2	390	0.6	230	35
100		305	220	180	8-17.5	2	470	0.6	260	57
125		356	250	210	8-17.5	2	637	0.6	310	75

气动衬胶隔膜阀产品应用；
气动隔膜阀阀体材料采用铸铁、铸钢，或铸造不锈钢，由于密封件为富有弹性的橡胶隔膜，和衬以各种耐腐蚀橡胶隔膜及聚四氟乙烯材料，可用于化工行业、石油行业、食品饮料加工行业、环保水处理、生物工程、制药、半导体等领域，各类腐蚀性介质和悬浮颗粒介质的控制与调节。

衬氟隔膜阀

衬胶隔膜阀

螺纹隔膜阀

卫生级隔膜阀

气动隔膜阀

电动隔膜阀

三通隔膜阀

直通式隔膜阀

·气动衬胶盖米型隔膜阀质保体系：
有了您的信任与支持，我们提供值得信赖的Ruihao品牌产品，我们支持一系列的系统技术参数、技术指导、文件支持，实行质量跟踪、客户档案、售后保障。
·气动衬胶盖米型隔膜阀产品标准：
我们的产品按相关标准验收，产品质量实行"售后跟踪"服务；随货提供"铭牌""质量证明""质保卡"，产品并带有"说明书""检验报告"等相关说明。
·气动衬胶盖米型隔膜阀解决方案：
瑞濠公司为工业系统和水力提供的整体方案，我们专注产品质量，把握每一个产品细节全程控制; 不仅为用户解决需求，还保障了控制系统运行可靠性，减少系统的故障及维护，不懈努力的为用户提供高品质、高性能的产品。
·气动衬胶盖米型隔膜阀售后保障：
瑞濠公司实行完善的用户档案和全程服务制度，每个用户都进行全程免费技术咨询、安装指导、跟踪服务以及相关咨询服务。
瑞濠公司的阀门产品实行"三包"服务，货物到现场提供相应技术指导支持; 质保期实行12个月到24个月不等。
·气动衬胶盖米型隔膜阀订购说明：
1.阀门产品：如有指定型号标准，请直播销售热线咨询价格，了解详情！
2.技术支持：如没有指定产品型号规格，请把工况要求、设计图纸、技术规范，发送传真或邮件至本公司。
3.产品订货参数：通径（DN）,公称压力（Mpa），温度（℃），连接方式（螺纹、法兰、对夹等）。
4.产品驱动方式：手动、蜗轮、气动、电动等。
5.产品标准:国标GB、日标JIS、美标ANSI、德标DIN、英标BS、欧标EN等。
6.报价确认：本公司提供报价清单及技术标准说明至客户确认，在双方技术各方面确认后再拟定合同。
7.阀门质量要求、质量标准、供方对质量负责的条件:按有关质量标准。
