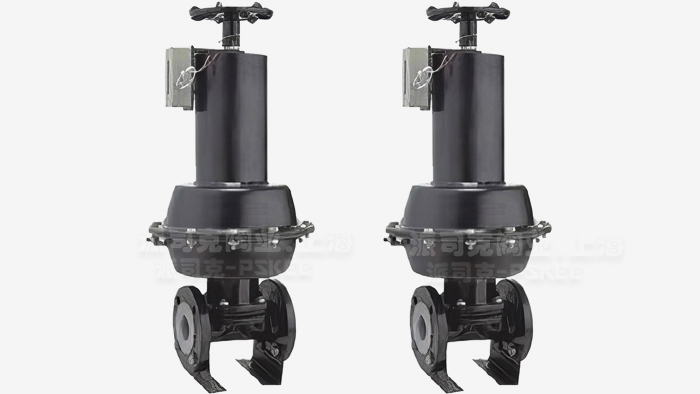

英标常闭式气动隔膜阀产品简述：
英标常闭式气动隔膜阀是一种隔膜形式的截断阀，它的启闭件是一块用软质材料制成的隔膜，把阀体内腔与阀盖内腔及驱动部件隔开，故称隔膜阀。突出特点是隔膜把下部阀体内腔与上部阀盖内腔隔开，使位于隔膜上方的阀杆、阀瓣等零件不受介质腐蚀，省去了填料密封结构，且不会产生介质外漏。
英标常闭式气动隔膜阀作用原理：
1.英标常闭式气动隔膜阀与其它阀门的区别在于：采用无填料函的构造；橡胶隔膜可使流道内的腐蚀性介质与所有驱动部件处于**隔离的状态。
2.由于隔膜阀的流道平滑，流阻小，故而可获得较大的流量。
3.胶隔膜阀的阀体内腔表面隔膜有多种选择的橡胶。因此具有耐腐蚀的特点。
4.由于密封件为富有弹性的橡胶隔膜。 因此还具有较好的密封性和小的关闭力。
5.本阀由阀体、阀盖、阀瓣、阀杆、隔膜和其它驱动零件等组成。
6.阀门的启闭是依靠旋转手轮而达到的。隔膜阀在阀盖上端标有可窥见阀门处启或闭位置的显示色别，以指示阀门的启闭行程。当顺时针放置手轮时 ，手轮即下移，阀瓣随之带动隔膜下降使通路截断；反之则阀门即开启。
7.隔膜阀采用标准：按照GB12239的规定，并符合BS5156的要求。

英标常闭式气动隔膜阀产品特点：
英标常闭式气动隔膜阀是一种隔膜形式的截止阀：
1. 弹性密封的开闭件，确保没有内漏；
2. 隔膜阀流线型的流道，使得压力损失小；
3. 没有填料函，因此没有外漏；
4. 阀体与盖被中间隔膜隔开，使得隔膜上方的阀盖，阀杆等零件不受介质侵蚀;
5. 隔膜可更换，维护费用低；
6. 英标隔膜阀衬里材料的多样性，可适用于多种介质，并具有强度高、耐腐蚀性能好的特点。

英标常闭式气动隔膜阀技术参数：
产品型号：W型　JFS型　EG6K41W、J、F-6、10、16型
设计与制造按：GB12239或BS5156
结构长度按：GB12221或BS5156
兰连接尺寸按：GB4216.4或BS4504
试验与检验按：GB/T13927或BS5156
适用温度：≤85℃、≤100℃、≤120℃、≤150℃(按照衬里和隔膜材料)
压力等级：PN(MPa) 0.6 1.0 1.6

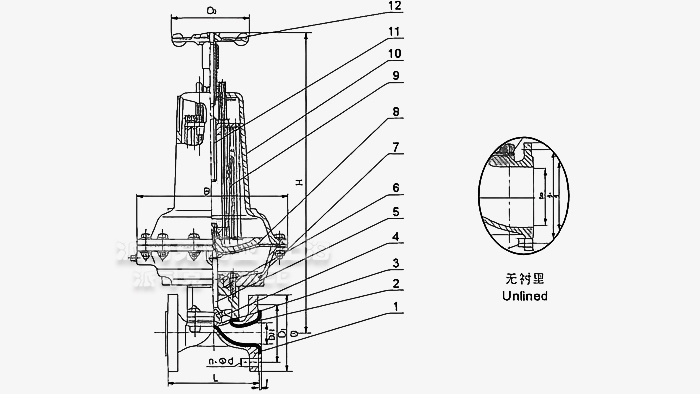

英标常闭式气动隔膜阀外形尺寸表：

型号	公称通径 DN（mm）	尺寸（mm）										气动装置			质量 （㎏）
		L		f	D1	D	D0	n-d	H	B	代号 ES	耗气量（cm3）	气源压力（MPa）	气源接头（in）
		J型	W型
EG6B41J-16	20	121	117	2	75	105	140	4-13．5	343	168	68	163．87	0．3	1/8	6．3
	25	131	127	2	85	115	140	4-13．5	345	168	68	196．65	0．3-0．4	1/8	7．3
	32	150	146	2	100	140	140	4-17．5	363	260	68	229．4	0．3-0．4	1/8	8．3
	40	163	159	2	110	150	140	4-17．5	430	260	69	1458．7	0．3-0．4	1/4	14．3
	50	194	190	2	125	165	140	4-17．5	575	260	70	3162．7	0．3-0．4	1/4	26
EG6B41J-10	65	220	216	2	145	185	140	4-17．5	588	260	70	3243	0．3-0．4	1/4	30．8
	80	258	254	2	160	200	165	8-17．5	769	425	71	6636．8	0．4-0．5	3/8	64．9
	100	309	305	2	180	220	280	8-17．5	816	425	71	6948	0．4-0．5	3/8	70．3
	125	362	356	3	210	250	280	8-17．5	820	425	71	7374．2	0．4-0．5	3/8	80．7
	150	412	406	3	240	285	280	8-22	920	549	72	10652	0．5	3/8	131．2
EG6B41J-6	200	527	521	4	295	340	280	8-22	1010	549	72	16715	0．5	3/8	212

英标常闭式气动隔膜阀注明：
1、气动隔膜阀尚可附装反馈信号、限位器或定位器，以适应自近控、程控或调节流量的需要。
2、气动阀门的反馈信号采用无触点传感技术。
3、采用气缸活塞式。
4、当气源发生故障时，可操作手轮使阀门开启。

英标常闭式气动隔膜阀产品用途：
英标衬胶隔膜阀是用来改变通路断面和介质流动方向，具有导流、截止、调节、节流、止回、分流或溢流等功能。阀门可用于控制水、蒸汽、油品、气体、泥浆、各种腐蚀性介质、 液态金属的流动液体。
