【塑料隔膜阀】瑞濠品牌.质量保证，瑞濠阀业全方面介绍UPVC,CPVC,PP、PVDF隔膜阀塑关标准、选型、作用、结构图、规格型号；为您提供塑料阀门外形尺寸、工作原理、产品说明书、安装维护及产品示意图；为广大用户提供高品质、高性能、高标准、高寿命、价格优惠及一整套解决方案的系列塑料隔膜阀。

---

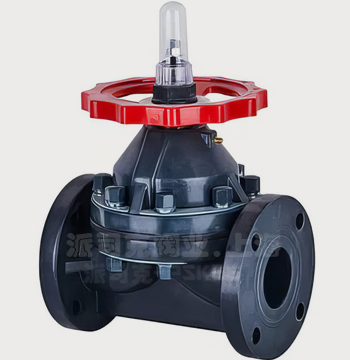

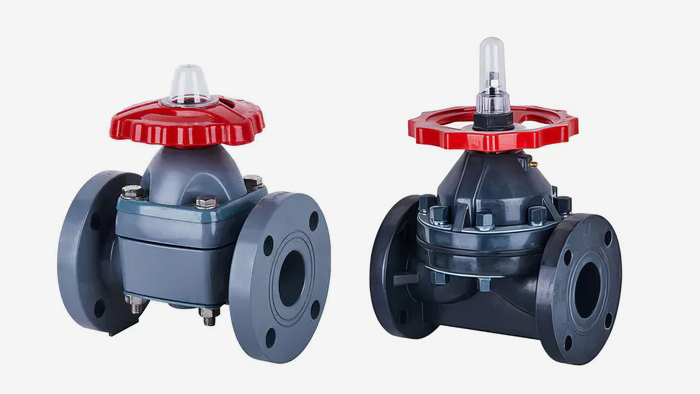

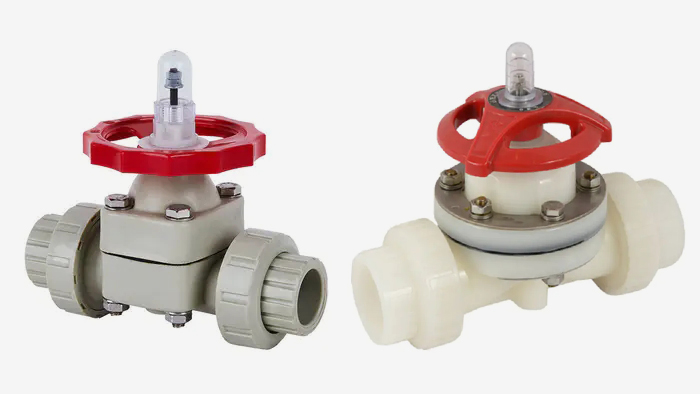

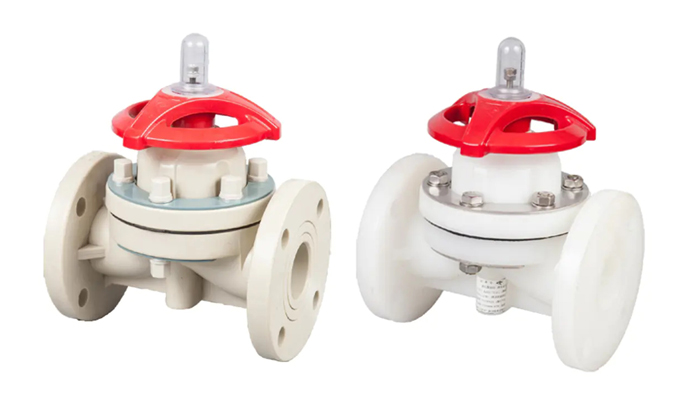

塑料隔膜阀产品简述：
UPVC,CPVC,PP、PVDF塑料隔膜阀是一种形式的截断阀。塑料隔膜阀与其它阀门的区别在于：采用无填料函的构造；橡胶隔膜可使流道内的腐蚀性介质与所有驱动部件处于隔离的状态，避免了通常阀门的"关闭不严"等弊端。隔膜阀密封性能较好，隔膜上方的阀杆，阀瓣零件不受介质腐蚀，不会产生介质外漏，阀体重量轻、耐腐蚀性强。
塑料隔膜阀产品特点：
● 透明罩可以清晰观看阀门的开启程度。
● 全新料生产，确保品质稳定。
● 圆形手轮设计、轻松实现流量调节。
● 橡胶隔膜耐腐蚀、耐老化，304材质螺丝螺帽。
● 隔膜阀密封优选高质量密封材料，压缩应变小，双层膜片设计，实现了**密封性能。
● 设计改进了隔膜阀结构，以便均匀分配压力。此设计让阀门的关闭扭矩更小。
● 加工装配过程控制严格，流量调节更稳定、准确。
● 隔膜阀结构无死角，不会污染介质，耐腐蚀性强，无填料磨损，内部密封性能卓越。
塑料隔膜阀温度范围：

材料	介质温度	材料	介质温度
氯化聚氯乙烯（CPVC）	-20℃~+95℃	均聚聚丙烯（PPH）	-20℃~+110℃
聚氯乙烯（UPVC）	-0℃~+65℃	聚偏二氟乙烯（PVDF）	-40℃~+150℃
增强聚丙烯（FRPP）	-14℃~+90℃

塑料隔膜阀技术参数：

编号	零部件	材料
1	限位罩	PC
2	指示螺柱螺帽	钢，不锈钢
3	手轮	ABS,FRPP
4	阀盖	HR-PP,FRPP,PPH,UPVC,CPVC,PVDF
5	阀杆阀母	铸铁，铜合金
6	压板	包塑钢，不锈钢
7	螺栓螺母	钢，不锈钢
8	阀杆	钢，不锈钢，铜合金
9	阀体	FRPP,PPH,UPVC,CPVC,PVDF
10	阀瓣	PVDF,CPVC,铸铁
11	橡胶垫	EPDM
12	膜片	EPDM,FPM,FEP,PFA,PTFE
13	油嘴	铜合金，不锈钢DN80以上规格使用

塑料隔膜阀工作压力及温度表：

DN	FRPP			PPH			UPVC		CPVC			PVDF
	20℃	60℃	90℃	20℃	60℃	85℃	20℃	50℃	20℃	60℃	85℃	20℃	60℃	90℃	120℃
15	1.0	0.8	0.3	1.0	0.7	0.3	1.0	0.5	1.0	0.8	0.3	1.0	1.0	0.6	0.4
20	1.0	0.8	0.3	1.0	0.7	0.3	1.0	0.5	1.0	0.8	0.3	1.0	1.0	0.6	0.4
25	1.0	0.8	0.3	1.0	0.7	0.3	1.0	0.5	1.0	0.8	0.3	1.0	1.0	0.6	0.4
32	1.0	0.6	0.3	1.0	0.5	0.3	1.0	0.5	1.0	0.6	0.3	1.0	1.0	0.6	0.4
40	1.0	0.6	0.3	1.0	0.5	0.3	1.0	0.5	1.0	0.6	0.3	1.0	1.0	0.6	0.4
50	1.0	0.6	0.3	1.0	0.5	0.3	1.0	0.5	1.0	0.6	0.3	1.0	1.0	0.6	0.4
65	1.0	0.5	0.2	1.0	0.4	0.2	1.0	0.4	1.0	0.5	0.2	1.0	1.0	0.5	0.3
80	1.0	0.5	0.2	1.0	0.4	0.2	1.0	0.4	1.0	0.5	0.2	1.0	1.0	0.5	0.3
100	1.0	0.5	0.2	1.0	0.4	0.2	1.0	0.4	1.0	0.5	0.2	1.0	0.8	0.5	0.3
125	0.5	0.3	0.15	0.5	0.2	0.15	0.6	0.3	0.6	0.3	0.2	0.6	0.6	0.4	0.2
150	0.5	0.3	0.15	0.5	0.2	0.15	0.6	0.3	0.6	0.3	0.2	0.6	0.6	0.4	0.2
200	0.3	0.2	0.1	0.3	0.15	0.1	0.3	0.1	0.3	0.2	0.1	0.4	0.4	0.2	0.1
250	0.3	0.2	0.1	0.3	0.15	0.1	0.3	0.1	0.3	0.2	0.1	0.3	0.3	0.2	0.1
300	0.3	0.2	0.1	0.3	0.15	0.1	0.3	0.1	0.3	0.2	0.1	0.3	0.3	0.2	0.1

塑料隔膜阀全开CV值表：

DN	CV参考值
15	5.4
20	6.3
25	7.2
32	8.1
40	23.4
50	43.2
65	76.5
80	103.5
100	166.5
125	270
150	360
200	630
250	900
300	900

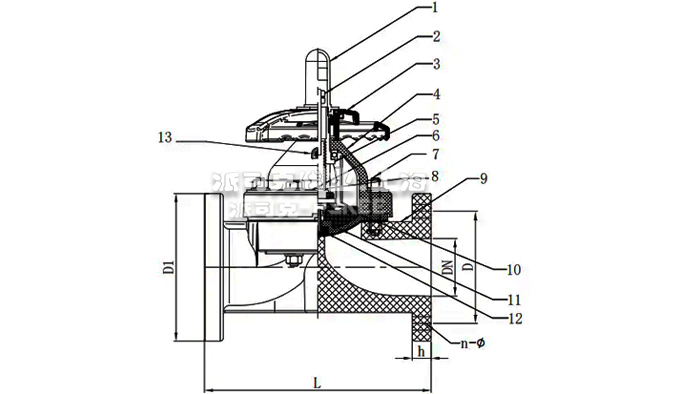

塑料隔膜阀外形尺寸：

DN	D1(mm)			D(mm)			L(mm )			h(mm )	n			φ (mm )
	HG/DIN	JIS	ANSI	HG/DIN	JIS	ANSI	HG/DIN	JIS	ANSI		HG/DIN	JIS	ANSI	HG/DIN	JIS	ANSI
15	95	95	95	65	70	60	125	110	110	14	4	4	4	14	15	16
20	105	100	100	75	75	70	135	120	120	16	4	4	4	14	15	16
25	115	125	125	85	90	79	145/160	130	130	16	4	4	4	14	15	16
32	135	135	135	100	100	89	160/180	160	160	16	4	4	4	18	19	16
40	145	145	145	110	105	98	180	180	180	16	4	4	4	18	19	16
50	160	160	160	125	120	121	210/230	210	210	18	4	4	4	18	19	19
65	180	180	180	145	140	140	250	250	250	22	4	4	4	18	19	19
80	195	195	195	160	150	152	300	280	280	25	8	8	4*	18	19	19
100	215	220	220	180	175	190	350	340	340	25	8	8	8	18	19	19
125	255	255	255	210	210	216	405	405	405	30	8	8	8	18	19	22
150	280	280	280	240	240	241	460	460/480	460/480	30	8	8	8	22	23	22
200	340	340	340	295	290	298	575	575	575	38	8	12*	8	22	23	22
250	395	395	395	350	355	362	685	685	685	38	12	12	12	22	25	26
300	480	480	480	400	400	432	790	790	790	40	12	16*	12	22	25	26

塑料隔膜阀产品应用：
塑料隔膜阀用耐腐蚀的塑料阀座和耐腐蚀隔膜代替阀芯组件，利用隔膜的移动起调节作用。适用于强酸、强碱等强腐蚀性介质的调节。塑料隔膜阀的结构简单、流体阻力小、流通能力较同规格的其他类型阀大；无泄漏，能用于高粘度及有悬浮颗粒介质的调节。
