【膜盒式蒸汽疏水阀】瑞濠品牌.质量保证，瑞濠阀业全方面介绍『CS46H膜盒式蒸汽疏水阀』相关标准、选型、作用、结构图、规格型号；外形尺寸、工作原理、安装维护及产品说明书；为广大用户提供高品质、高性能、高标准、高寿命、价格优惠的系列膜盒式蒸汽疏水阀。

---

膜盒式蒸汽疏水阀产品简述：
膜盒式蒸汽疏水阀主要作元件金属膜盒，膜盒内根据热胀冷缩原理开启和关闭阀门。疏水阀广泛用于蒸汽主管线、伴热管线、干燥器和工业加热蒸汽设备系统，供热采暖片是理想的选择。
膜盒式蒸汽疏水阀工作原理：
膜盒式疏水阀根据腔内温度的变化是成波纹管内感温液体的汽化或冷凝，波纹管的内压变化而驱使波纹管带动阀芯作移位启闭阀座孔，达到阻汽排气阀。
膜盒式蒸汽疏水阀技术参数：

公称压力	PN16	PN25	PN40
防气阻功能	波纹管自控	波纹管自控	波纹管自控
PMA允许压力	1.6Mpa(38℃)	2.5Mpa(38℃)	4.1Mpa(38℃)
PMO工作压务	1.3Mpa(315℃)	2.0Mpa(200℃)	2.5Mpa(200℃)
TMA允许温度	300℃(1.1Mpa)	300℃(1.1Mpa)	300℃(2.6Mpa)
TMO工作温度	250℃(1.1Mpa)	250℃(1.1Mpa)	250℃(1.6Mpa)

膜盒式蒸汽疏水阀结构特点:
1、结构简单，维护方便。
2、部件全部采用合金处理不锈钢，耐磨耐气蚀，使用寿命长。
3、排空能力强，排水迅速，安装方式随意。
4、可以实现多个膜盒组合，使用于大排量场合。
5、零泄漏，背压率达到75%以上。

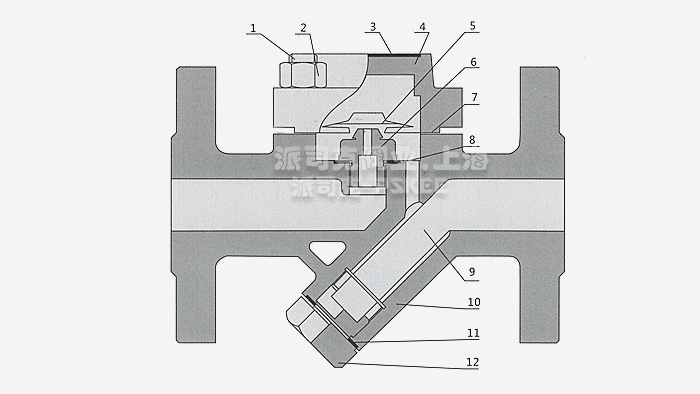

膜盒式蒸汽疏水阀主要材料表：

序号	名称	材料
1	螺柱	35CrMoA
2	螺母	45
3	标牌	304
4	阀盖	WCB
5	双金属片膜盒	304
6	双金属片膜盒密封座	304
7	石墨垫圈	石墨
8	垫片	H62
9	滤网	304
10	阀体	WCB
11	垫片	H62
12	螺堵	Q235

膜盒式蒸汽疏水阀产品性能：
1.膜盒式疏水阀启闭动作灵敏、可靠、自动排空气性能好，能确保加热流升温快。
2.在低温环境中不怕冻、防水击、耐过热
3.体积小，重量轻，并且任何方式均可安装。
4.在很少冷凝水形成的工况下，都无新鲜蒸汽泄漏。
膜盒式蒸汽疏水阀产品用途：
膜盒式疏水阀是目前广泛的实用，节能环保开疏水阀，是供热流中蒸汽主管线，小型加热设备和石化行业的物料伴热，阀料伴热的疏水阀之一。

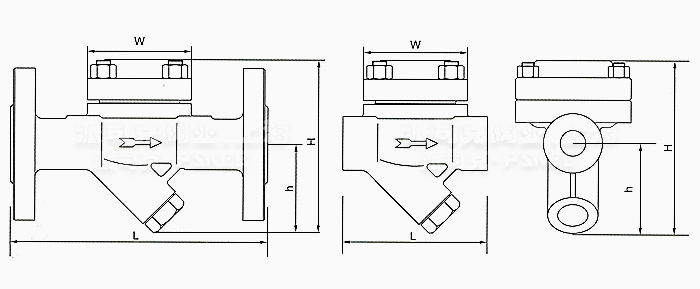

膜盒式蒸汽疏水阀外形尺寸表：

CS46膜盒式疏水阀外形尺寸表	口径（DN）	L	H	h	W	CS16膜盒式疏水阀外形尺寸表	口径（DN）	L	H	h	W
	15	150	62	58	72		15	100	62	58	72
	20	150	62	58	72		20	100	62	58	72
	25	160	62	58	72		25	120	62	58	72
	32	230	87	65	95		32	150	87	68	95
	40	230	87	65	95		40	160	87	68	95
	50	203	87	65	95		50	160	87	68	95

注：因膜盒式蒸汽疏水阀属于热静力（温控）疏水阀，执行GB/T 12251相关规定，出厂前都经过试验介质为蒸汽，热凝结水（热态）的动作试验和排水温度试验。

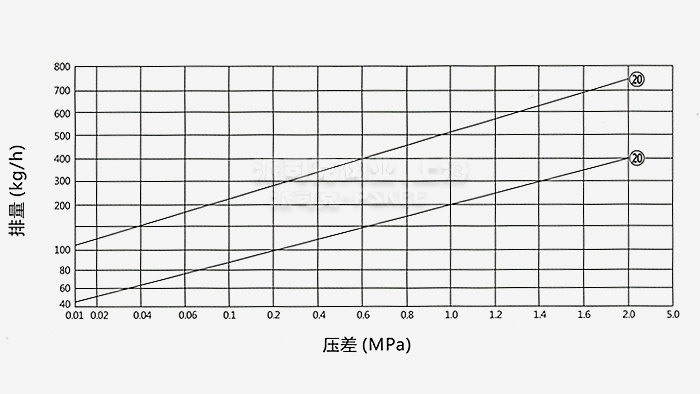

注：1.图中曲线标注的编号（4.812等）代表相应工作压差下的排理及阀座代号
 2.压力是指疏水阀的入口端与出口端的压力差。
膜盒式蒸汽疏水阀选型主要依据：
1、凝结水负荷（排液量）kg/hkg/h
2、工作压力MPa
3、工作压差MPa
4、阀体材料和公称压力
5、连接方式及尺寸
6、应用场合和蒸汽类型
*凝结水负荷的选用倍率一般为1.5-2之间

膜盒式蒸汽疏水阀使用和保养:
1、疏水阀正确安装和维护正确是能否满足工况所需。
3、在安装前须清洗管路，除去杂物。
4、波纹管式蒸汽疏水阀前应有1-2米不必保温。
5、疏水阀应安装在管道的低点，流向与阀体上标注的方向一致。
6、正确安装后，再缓慢开启疏水阀前的阀门，使其逐渐升温至正常状态。
