【热静力波纹管式蒸汽疏水阀】瑞濠品牌.质量保证，瑞濠阀业全方面介绍『STB热静力波纹管式蒸汽疏水阀』相关标准、选型、作用、结构图、规格型号；外形尺寸、工作原理、安装维护及疏水阀产品说明书；为广大用户提供高品质、高性能、高标准、高寿命、价格优惠的系列热静力波纹管式蒸汽疏水阀。

---

热静力波纹管式蒸汽疏水阀产品简述：
该波纹管式蒸汽疏水阀根据阀腔内温度变化形成波纹管内感温液体的汽化或冷凝，波纹管的内压变化而驱使波纹管带动阀芯作移动启闭阀座孔，达到阻汽排水。蒸汽疏水阀的热敏元件为注满易挥发液体的波纹管，启闭阀门。

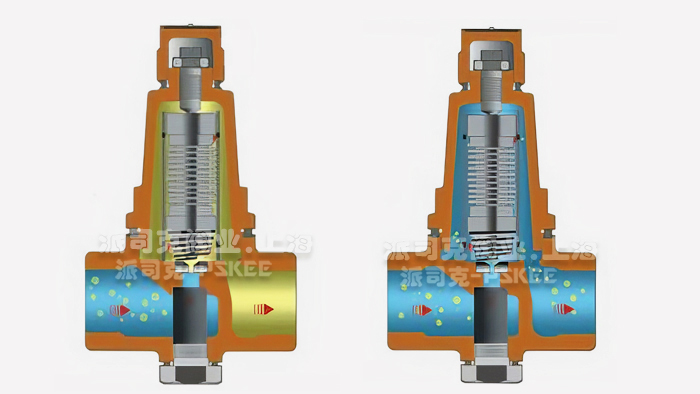

热静力波纹管式蒸汽疏水阀工作原理：
1.当装置启动时，空气进入疏水阀,阀芯在弹簧的弹力下处于开启位置。
⒉紧接着冷凝水进入疏水阀，在低温状态下，波纹管元件内的感温液体处于冷凝状态,阀芯开启，迅速排放冷凝水。
3.热凝水进入疏水阀，波纹管内的感温液体随着温度的升高开始蒸发膨胀,内压增加使波纹管元件伸长，带动阀芯向关闭方向移动，温度达到饱和温度之前，阀芯关闭阀门。
4.积存在阀内的热凝水慢慢冷却降温后，波纹管元件因内压减小而收缩，带动阀芯开启阀门，继续排放凝结水，由于阀前始终存有热凝水，形成汽水分离，无蒸汽泄漏。

热静力波纹管式蒸汽疏水阀结构特点：
 1、排水温度可以调节在70-100度之间，使用方便。
2、能够阻止高温凝结水的排放，没有噪音，蒸汽压力的小波动没有影响使用。
3、结构简单，安装方便，随意。
4、通过增加波纹管直径提高凝结水的排量。
5、具有良好的排空性能，不怕冻，零泄漏，背压率达到75%以上。
热静力波纹管式蒸汽疏水阀技术参数：

公称压力	PN16	PN25	PN40
防气阻功能	波纹管自控	波纹管自控	波纹管自控
PMA允许压力	1.6Mpa(38℃)	2.5Mpa(38℃)	4.1Mpa(38℃)
PMO工作压务	1.3Mpa(315℃)	2.0Mpa(200℃)	2.5Mpa(200℃)
TMA允许温度	300℃(1.1Mpa)	300℃(1.1Mpa)	300℃(2.6Mpa)
TMO工作温度	250℃(1.1Mpa)	250℃(1.1Mpa)	250℃(1.6Mpa)

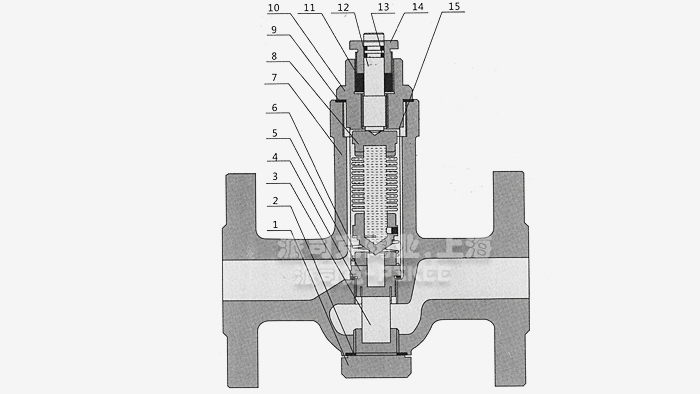

热静力波纹管式蒸汽疏水阀主要材料表：

序号	名称	材料
1	尾螺	Q235
2	垫片	PTFE
3	滤网	304
4	垫片	H62
5	封 圈	304
6	弹簧	304
7	阀体	WCB
8	波纹管	304
9	螺帽	Q235
10	封圈	304
11	垫片1	PTFE
12	调节螺杆	304
13	橡胶因病	橡胶
14	铜螺母	H62
15	套	304

热静力波纹管式蒸汽疏水阀产品性能：
1.不锈钢波纹管坚固耐用，半球形阀芯与不锈钢阀座耐腐蚀，使用寿命长。
2.不受震动、蒸汽压力波动和水。
3.可任意角度安装，不受安装方位限制并且排空气性能优良。
4.结构简单，并节省过滤器装置，方便安装和维护。

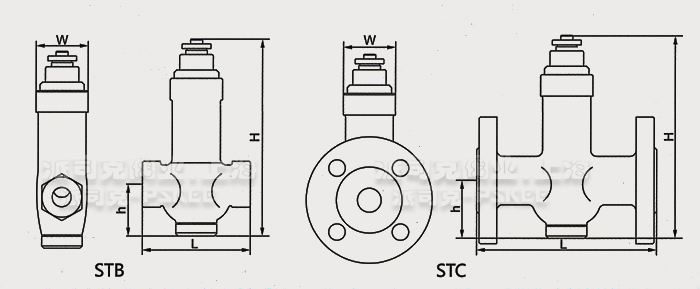

热静力波纹管式蒸汽疏水阀STC外形尺寸表：

STC外形尺寸	口径（DN）	L	H	h	w
	15	150	117	43	43.5
	20	150	165	48	43.5
	25	160	170	53	43.5
	32	230	136	72	47.5
	40	230	136	72	47.5
	50	230	235	82	50
	65	230	235	82	61.5
	80	310	200	113	75
	100	310	200	113	155.5

热静力波纹管式蒸汽疏水阀STB外形尺寸表：

STB外形尺寸表	口径（DN）	L	H	h	W
	15	90	117	43	43.5
	20	100	117	48	47.5
	25	150	117	48	50
	32	140	136	72	61.5
	40	140	136	72	61.5
	50	160	152	82	75

热静力波纹管式蒸汽疏水阀CS14外形尺寸表：

CS14外形尺寸表	口径（DN）	L	H	h	W	ST外形尺寸	口径（DN）	L	H	h	W
	15	35	176	92	49		15	35	150	63	49
	20	35	176	92	49		20	35	150	63	49
	25	47	190	102	57		25	47	165	71	57

热静力波纹管式蒸汽疏水阀产品用途：
该热静力波纹管式蒸汽疏水阀能充分利用热能，适用于蒸汽伴热管线，是低温排水的环保型现热疏水阀。属热静力型中的一种产品。阀内感温元件中装有感温剂、饱和剂、稳定剂和填充剂组成的感温混和物．利用其对温鹰的热胀冷缔殛状态变换，使得阀门自动关闭或开启，从而达到阻汽排水之目的。然后可在此范围内根据情况要求用调节螺钉进行调节。注：因波纹管式疏水阀属于热静力（温控）疏水阀，执行GB/T12251相关规定，出厂前都经过试验介质为蒸汽，热凝结水（热水）的动作试验和排水温试验。
