【ZZVP自力式微压调节阀】瑞濠品牌.质量保证，瑞濠阀业全方面介绍ZZVP,ZZVN自力式微压调节阀相关标准、选型、作用、结构图、规格型号；外形尺寸、工作原理、安装维护及产品说明书；为广大用户提供高品质、高性能、高标准、高寿命、价格优惠的系列自力式微压调节阀。

---

自力式微压调节阀产品简述：
ZZVP/ZZVN自力式微压调节阀是一种依靠被调介质自身的压力变化进行自动调节的一种节能型调节阀。该调节阀它可应用于燃烧系统，发电机、空压机轴封系统，阀前 P≤0.1Mpa、阀后＜10kpa，连续控制。其特点是设备运行中可进行设定值调整；无填料，动作灵敏；能检测出微小的压力变化。本自力式调节阀广泛应用于工业生产微压压力的自动控制中。减压比大于100要用两级降压。 该系列分为 ZZVP/N-16B常开（控制压力高于设定时阀闭合）和 ZZVP/N-16K自力式微压调节阀常闭（控制压力高于设定时阀开启）两种。

自力式微压调节阀结构原理：
微压阀主要由检测执行机构与调节机构两部分组成。其结构与原理详见图一。

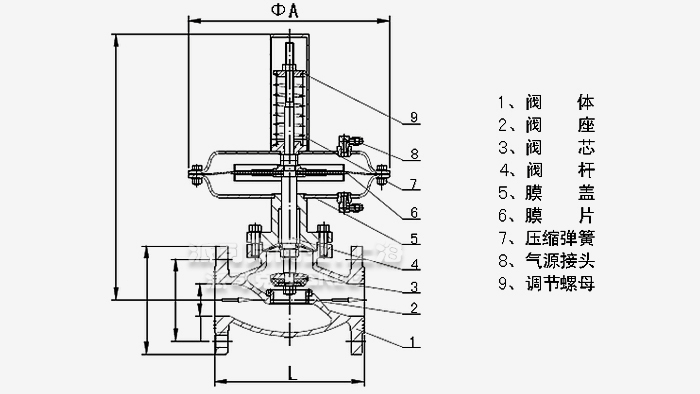

图一a、自力式微压调节阀用于控制阀后压力的微压阀，阀的作用方式为压闭型。其原理如下：介质由箭头方向流入阀体，经阀芯、阀座节流后输出。另一路经联接管进入检测机构上膜室，作用于膜片上，使阀芯随之发生相应的位移，达到减压、稳压之目的。如阀后压力增加，作用于膜片上的力增加，压缩弹簧，带动阀芯、使阀门开启度减小，直至阀后压力下降到设定值为止。同理，如阀后压力降低，作用在膜片上的力减小，由于弹簧的反作用力，带动阀芯，使阀门开启度变大，直到阀后压力上升到设定值为止。设定值可通过弹簧的调节而达到。

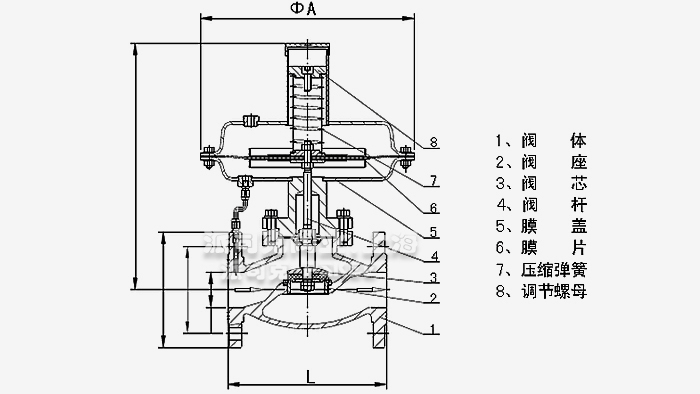

图一b、自力式微压调节阀用于控制阀前压力的微压阀，阀的作用方式为压开型。其原理如下：介质由箭头方向流入阀体，另一路经联接管进入检测机构下膜室，作用于膜片上，使阀芯随之发生相应的位移，达到泄压、稳压之目的。如阀前压力增加，作用于膜片上的力增加，压缩弹簧，带动阀芯、使阀门开启度变大，直至阀前压力下降到设定值为止。同理，如阀前压力降低，作用于膜片上的力减小，由于弹簧的反作用力，带动阀芯，使阀门开启度减小，直到阀前压力上升到设定值为止。设定值也可通过弹簧的调节而达到。

自力式微压调节阀调整方法如下
打开防尘盖 1；反时针旋转调节螺钉 2，减小弹簧的预压力，使设定值达到理想要求。反之，则调节螺钉的旋转方向相反。

自力式微压调节阀技术参数：

公称通径DN		20	25	32	40	50	65	80	100	125	150	200
额定流量系数Kv		7	11	20	30	48	75	120	190	300	480	760
允许压差 (Mpa)	PN16	1.6								1.5		1.2
	PN40	2.0
阀盖形式		标准型 (整体式)
压盖型式		螺栓压紧式
密封填料		V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料
压力分段范围 (KPa)		0.5～6 　　5～10　 9～15　 12～19　 18～25 　22～30 28～35 　32～40　 38～50 　48～60　 58～72　 70～100
保证调压阀正常工作的小压差P		≥0.01(MPa)
工作温度		≤80℃
适合介质		气体、蒸汽、低粘度液体
阀芯形式		单座、套筒型阀芯
流量特性		直线性

自力式微压调节阀性能指标：

调节精度		≤10%
允许泄露量 (在规定实验条件下)	硬密封	4×0.01%阀额定容量
	软密封	DN(mm)
		20	25	32	40	50	65	80	100	125	150	200
		0.15		0.3		0.45	0..6	0.9	1.7	4.0		6.75

自力式微压调节阀零件材料：

零件名称	零件材料
阀体	WCB (C)	CF8 (P)	CF8M (R)	CF3M (RL)
阀座	304	304	316	316L
垫芯	304	304	316	316L
阀盖	Q235	304	316	316L
阀杆	304	304	316	316L
下膜盖	Q235
膜片	EPDM或FKM夹纤维
上膜盖	Q235
压盖	Q235
螺纹盖	Q235

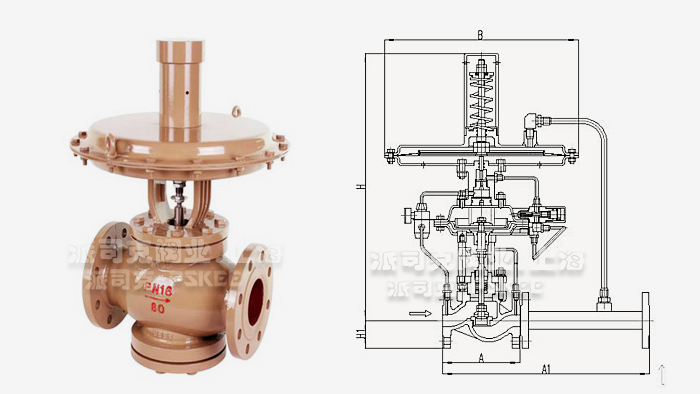

自力式微压调节阀连接尺寸：

公称通径(DN)	20	25	32	40	50	65	80	100
A	150	160	180	200	230	290	310	350
H1	52.5	57.5	75	75	85.5	92.5	100	110
H	323	350	370	370	370	397	397	400
B	308	394	308	394	308	394	394	394
导压管接口螺纹	M16×1.5
重量G(Kg)	12	18	25	32	45	58	68	76

自力式微压调节阀产品应用：

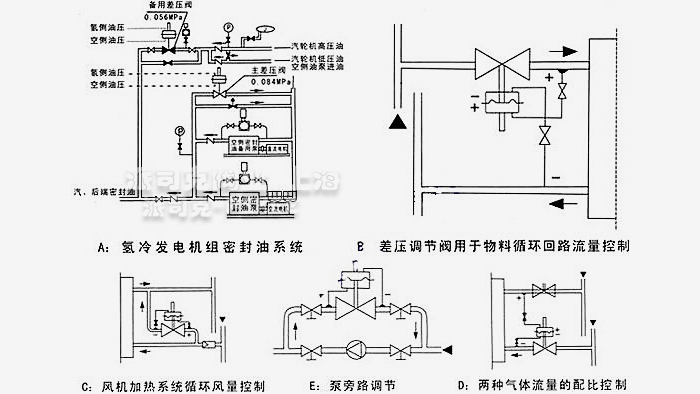

自力式微压调节阀是一种无需外加能源，利用被控介质自身能量当动力源，引入执行机构膜室产生推力，控制节流元件运动达到自动调节。自力式微压调节阀、自力式差压调节阀主要用于各种工业炉气体燃烧系统，控制甲、乙两种燃料混合比流量，达到然料条件，微压调节阀用于氢冷发电机组密封油与氢气、液化气、氧气、氮气等各种工业气体的减压、稳压、泄压调节，用于各种油品、化学品、液体储罐气封。
