【顶部导向单座调节阀】瑞濠品牌.质量保证，瑞濠阀业全方面介绍HTS顶部导向单座调节阀相关标准、选型、作用、结构图、规格型号；外形尺寸、工作原理、安装维护及产品说明书；为广大用户提供高品质、高性能、高标准、高寿命、价格优惠的系列顶部导向单座调节阀。

---

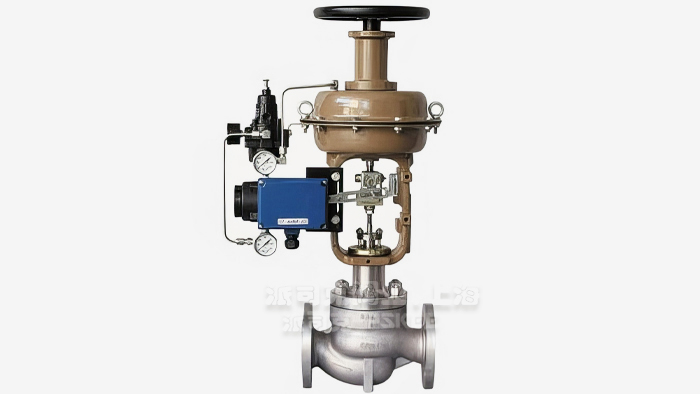

顶部导向单座调节阀产品简述：
HTS顶部导向单座调节阀采用上导结构，阀体结构紧凑，流体通道呈S型，具有压降损失小，流量大，可调范围广，流量特性精度高，符合IEC60534-2-1-2011标准。调节阀泄漏量符合ANSI FCI 70-2-2006标准。调节阀配用多弹簧薄膜或气缸执行机构，其结构紧凑，输出力大。
HTS型顶部导向单座调节阀更适用于要求可靠性及关闭性能高的高温、低温及低压差场合。
产品符合 GB/T4213-2008标准。
顶部导向单座调节阀产品应用：
HTS顶部导向单座调节阀是一种顶导向结构的调节阀，阀体流体通道呈S流线型，压降损失小，流量大,可调范围广，流量特性曲线精度高，阀芯导向面积大，抗振性好。调节阀配用多弹簧式薄膜执行机构,结构紧凑,输出力大，可用于控制各种不同压力和温度的流体。

顶部导向单座调节阀产品技术参数：

阀体型式		直通单座铸造球型阀
公称通径		40、50、65、80、100、150、200mm
公称压力		ANSI 125、150、300、600；JIS 10、16、20、30、40K；PN1.6、4.0、6.4MPa
连接型式	密封面型式	FF、RF、RJ、LG、MFM
	法兰标准	JIS B220、JB/T79、ANSI B16.5-1981、GB/T9113、HG20594-97、HG20618-97等
	焊接标准	嵌接焊SW(40~50mm)；对接焊BW(65~200mm)
阀体材料		铸钢(ZG230-450)、铸不锈钢(ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、SCS16)钛等
上阀盖	常温型	-17~+230℃
	伸长I型	-45~-17℃、 +230~+566℃
	伸长II型	-100~-45℃
	伸长III型	-196~-100℃
压盖型式		螺栓压紧式
密封填料		V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉编织填料、石墨填料
阀芯形式		单座柱塞型阀芯
流量特性		金属阀座 等百分比特性和线性特性(L)
阀芯材料		软阀座 不锈钢、不锈钢堆焊司太莱合金、钛和耐腐蚀合金等

顶部导向单座调节阀主要性能指标：

项目		指标值
泄漏量	金属阀座	小于阀额定容量的0.01%，符合ANSI B16.104-1976 IV级
	软阀座	小于阀额定容量的10 ，符合ANSI B16.104-1976 VI级
回差	带定位器	小于全行程的1%
	不带定位器	小于全行程的3%
基本误差	带定位器	小于全行程的±1%
	不带定位器	小于全行程的±3%
	—	注：采用标准的V型聚四氟乙烯填料
可调范围		50:1

顶部导向单座调节阀Cv值和行程(CC、LCC)
高容量阀芯(C、LC、T、LT)

公称通径	32	40	50	65	80	100	125	150	200	250
阀座直径	32	40	50	65	80	100	125	150	200	250
额定Cv值	20	30	50	85	125	200	320	420	700	820
额定行程	25			38			50		75	100

顶部导向单座调节阀高精度流量特性阀芯(%CF、LCF、%TF、LTF)

公称通径	32		40			50			65			80			100			125			150			200
阀座直径	25	32	25	32	40	32	40	50	40	50	65	50	65	80	65	80	100	80	100	125	100	125	150	125	150	200
额定Cv值	10	17	10	17	24	17	24	44	24	44	68	44	68	99	68	99	175	99	175	275	175	275	360	275	360	640
额定行程	25								38									50						75

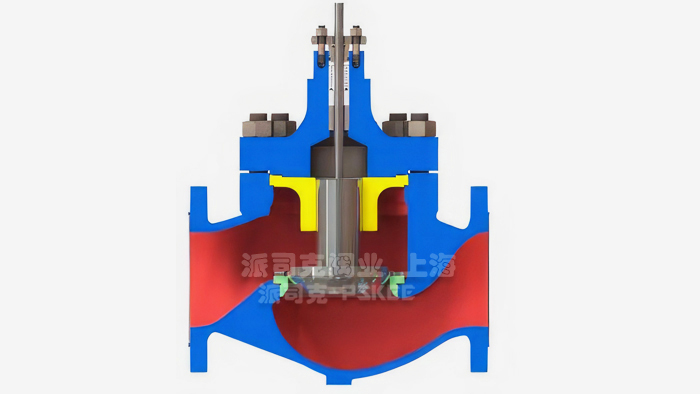

顶部导向单座调节阀采用顶部导向不平衡式结构，强度高、重载荷、S型流道、压降损失小、流量系数大、可调范围广、流量特性精度高。该类型调节阀适用于工况压差较小的场合，关闭严密，适用于对介质流量或者压力的调节。
