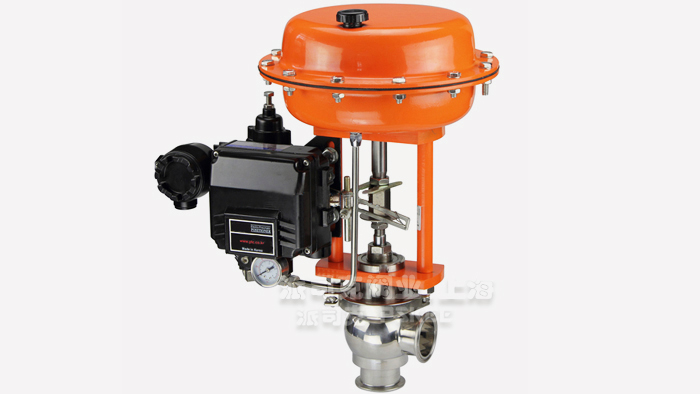

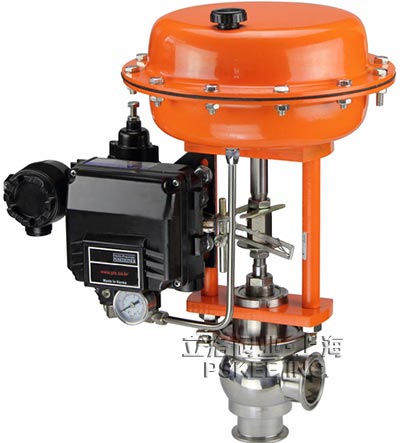

气动卫生级调节阀产品简述：
气动卫生级调节阀适用于各种压力、温度、流量等物理量调节，如食品、制药、化妆品、洁净蒸汽、酒类、饮料、生化工业过程控制场合。卫生级调节阀具有结构紧凑、装拆方便、调节精度高等优点，尤其是在压降损失小、流量大、可调范围广、流量精度高，符合IEC534-1-1978标准。阀门泄漏量符合ANSIB16.104标准，调节阀配用不同的多弹簧执行机构，输出力大。
气动卫生级调节阀产品特点：
卫生级调节阀角型设计确保阀门自排放，标准电子抛光，光滑表面确保清洁，无介质积存区域，不会产生潜在的污染。快速拆装阀体和阀帽，使阀门打开和维修快捷容易，使过程停机时间缩短。本系列产还可以替代进口型产品，尺寸可按照用户实际要求订制。

气动卫生级调节阀主要技术参数：

阀体形式	角型铸造球型阀(电子抛光处理)
公称通径	DN15～100mm
公称压力	PN1.0MPa
法兰标准	卡箍式、法兰式（如无合同约定，将按卡箍式连接供货）
连接形式	法兰(FF RF RTJ)
阀盖形式	标准型-17～+150℃
压盖型式	螺栓压紧式
密封填料	三元乙丙橡胶、聚四氟乙烯
阀体材料	304、304L、316、316L

阀内件

阀芯形式	单座柱塞型阀芯
流量特性	线性、等百分比
阀芯材料	不锈钢 (304、304L、316、316L)

气动卫生级调节阀主要零件材料：

阀体	304	314	316	316L
阀盖	304	314	316	316L
垫片	聚四氟乙烯(PTFE)
阀内件	304	314	316	316L
卡箍	304	314	316	316L
填料	V型聚四氟乙烯(PTFE)

气动卫生级调节阀主要性能指标：

项目			不带定位器	带定位器
基本误差%			±5.0	±1.0
回差%			≤3.0	≤1.0
死区%			≤3.0	≤0.4
始终点偏差%	气开	始点	±2.5	±1.0
		始点	±5.0	±1.0
	气关	始点	±5.0	±1.0
		终点	±2.5	±1.0
额定行程偏差%			≤2.5
泄露量L/h			0.01%×阀额定容量
可调范围R			30：1

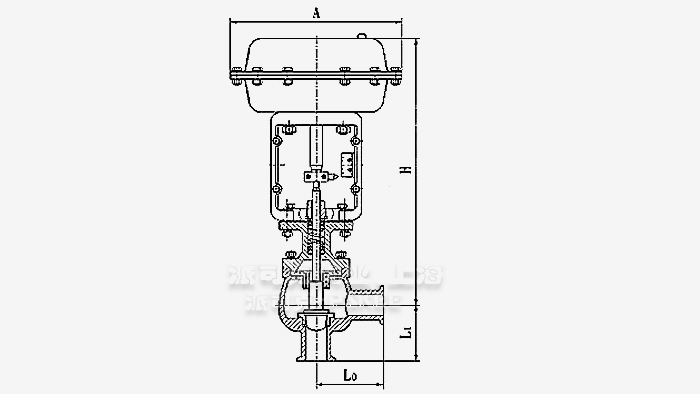

气动卫生级调节阀外形尺寸图：

气动卫生级调节阀外形尺寸表：

公称通径mm	25	40	50	65	80
L0	100	105	105	155	155
L1	100	125	125	175	175
A	φ285	φ285	φ285	φ285	φ285
L	90	90	90	95	95
H	470	480	480	510	510
