【气动高温调节阀】瑞濠品牌.质量保证，瑞濠阀业全方面介绍ZJSP气动高温调节阀相关标准、选型、作用、结构图、规格型号；外形尺寸、工作原理、安装维护及产品说明书；为广大用户提供高品质、高性能、高标准、高寿命、价格优惠的系列气动调节阀。

---

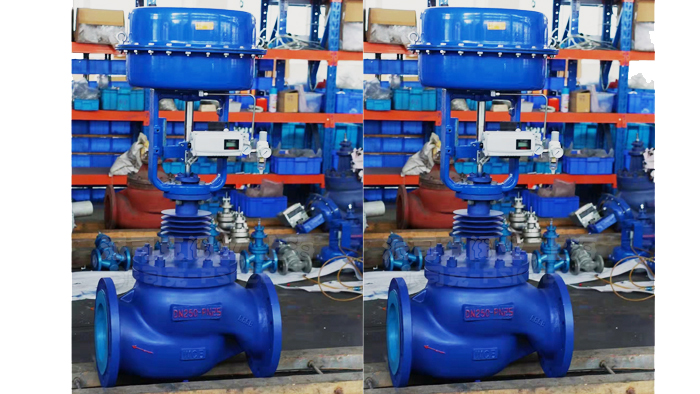

气动高温调节阀产品简述：
气动高温调节阀由多弹簧气动薄膜执行机构(或活塞式气动执行器)和高温调节阀阀体组成，多弹簧执行机构高度低、重量轻、装备简便。高温蒸汽气动调节阀阀体流道呈S流线型，具有结构紧凑、重量轻、动作灵敏、压降损失小、阀容量大、流量特性准确、维护方便等优点，高温调节阀调节机构采用平衡式阀塞结构，具有阀稳定性好，不易震动，噪音低，对温度敏度性小。本高温调节阀适用于泄露量要求不高、温度较高的场合。  气动高温调节阀产品结构：
气动高温调节阀可以是高温单座阀体、高温套阀体、笼式高温阀体和高温三通阀体，一般使用在高温水蒸气和高温导热油品中，高温调节阀配置HEP定位器或YT-1000L 定位器，可以根据用户需求，配套定位器。阀门定位器输入信号为4-20mA，可以选配输出信号4-20mA。
气动高温调节阀技术参数：

公称通径(DN)		20	25	32	40	50	65	80	100	125	150	200	250	300
阀座直径(dn)		20	25	32	40	50	65	80	100	125	150	200	250	300
额定流量系数(KV)	单座	6.9	11	17.6	27.5	44	69	110	176	275	440	630	875	1250
	套筒	6.3	10	16	25	40	63	100	155	250	370	580	900	1300
允许压差(MPa)	单座	3.8	3.2	3.0	2.0	1.8	1.5	1.4	1.0	0,7	0.6	0.5	0.3	0.1
	套筒	6.4	6.4	5.2	5.2	4.6	4.6	3.7	3.7	3.5	3.1	3.1	2.6	2.2
公称压力(MPa)		1.6、2.5、4.0、6.4、10.0
额定行程(mm)		16			25		40			60			100
执行器型号		ZHA/B-22		ZHA/B-23			ZHA/B-34			ZHA/B-45			ZHA/B-56
流量特性		等百分比、直线型
压盖形式		螺栓压紧式
密封填料		V型聚四氟乙烯填料、V型柔性石墨填料
阀芯形式		单座式、套筒式
阀盖形式		高温型(+250～+450℃)

气动高温调节阀执行机构技术参数：

配置执行器类别	ZHA/B多弹簧簿膜执行机构
执行器型号	ZHA/B-22	ZHA/B-23	ZHA/B-34	ZHA/B-45	ZHA/B-56
有效面积(cm2)	350	350	560	900	1400
行程(mm)	10、16	24	40	40、60	100
弹簧范围(KPa)	20～100（标准）、20-60、60-100、40-200、80-240
膜片材料	丁腈橡胶夹尼龙布、乙丙橡胶夹尼龙布
供气压力	140～400KPa
气源接口	RC1/4"
环境温度	-30～+70℃
可配附件	定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
作用形式	气关式(B)—失气时阀位开(FO)；气开式(K)—失气时阀位关(FC)

气动高温调节阀主要材料表：

序号	零件名称	零件材料
1	阀体	WCB(ZG25)	CF8(304)	CF8M(316)	CF3M(316L)
2	垫片	304	304	316	316L
3	阀座/套筒	304	304	316	316L
4	阀芯	304	304	316	316L
5	导向套/并帽	304	304	316	316L
6	密封中垫	PTFE、柔性石墨、对位聚苯
7	阀盖	304	304	316	316L
8	阀杆	304	304	316	316L
9	密封填料	PTFE、柔性石墨
10	填料压盖	304	304	316	316L

气动高温调节阀性能指标：

项目			不带定位器	带定位器
基本误差%			±5.0	±1.0
回差%			3.0	1.0
死区%			3.0	0.4
始终点偏差%	气开	始点	±2.5	±1.0
		始点	±5.0	±1.0
	气关	始点	±5.0	±1.0
		终点	±2.5	±1.0
额定行程偏差%			≤2.5
泄露量L/h			0.01%×阀额定容量
可调范围R			30：1

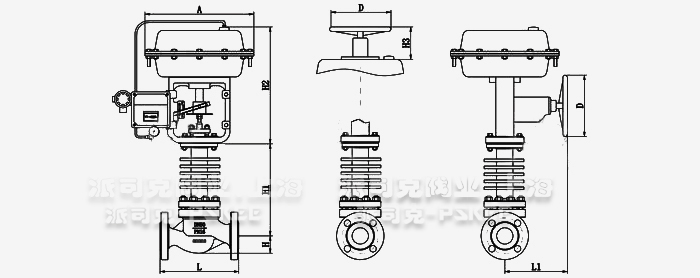

气动高温调节阀外形尺寸图：
气动高温调节阀外形尺寸表：

公称通径 DN(mm)		20	25	32	40	50	65	80	100	125	150	200	250	300
L	PN16/25	181	184	200	222	254	276	298	352	410	451	550	640	880
	PN40	194	197	200	235	267	292	317	368	425	473	640	760	910
	PN64	206	200	210	251	286	311	337	394	440	508	670	810	950
H	PN16/25	52.5	57.5	75	75	85.5	92.5	100	110	142.5	158	170	195	230
	PN40	52.5	57.5	75	75	82.5	92.5	100	117.5	150	167.5	187.5	205	245
	PN64	65	40	85	85	90	102.5	107.5	125	172.5	195	207.5	230	260
H1		370	396	428	428	436	415	464	507	690	840	632	725	882
H2		298	298	298	298	298	380	380	380	510	510	510	650	650
H3		180	180	180	180	180	236	236	236	310	310	310	380	380
L1		280	280	280	280	280	350	350	350	475	475	475	560	560
A		282	282	282	282	282	360	360	360	470	470	470	580	580
C		220	220	220	220	220	270	270	270	320	320	320	400	400

气动高温调节阀产品应用：
气动高温调节阀广泛应用于准确控高温蒸汽、高温导热油品等介质的工艺参数如压力、流量、温度、液位等参数保持在给定值。

气动调节阀

电动调节阀

温度调节阀

气动切断阀

自力式调节阀

高压调节阀

电站调节阀

CV3000调节阀

·气动高温调节阀质保体系：
 有了您的信任与支持，我们提供值得信赖的Ruihao品牌产品，我们支持一系列的系统技术参数、技术指导、文件支持，实行质量跟踪、客户档案、售后保障。
·气动高温调节阀产品标准：
我们的产品按相关标准验收，产品质量实行"售后跟踪"服务；随货提供"铭牌""质量证明""质保卡"，产品并带有"说明书""检验报告"等相关说明。
·气动高温调节阀解决方案：
瑞濠公司为工业系统和水力提供的整体方案，我们专注产品质量，把握每一个产品细节全程控制; 不仅为用户解决需求，还保障了控制系统运行可靠性，减少系统的故障及维护，不懈努力的为用户提供高品质、高性能的产品。
·气动高温调节阀售后保障：
瑞濠公司实行完善的用户档案和全程服务制度，每个用户都进行全程免费技术咨询、安装指导、跟踪服务以及相关咨询服务。
瑞濠公司的阀门产品实行"三包"服务，货物到现场提供相应技术指导支持; 质保期实行12个月到24个月不等。
·气动高温调节阀订购说明：
1.阀门产品：如有指定型号标准，请直播销售热线咨询价格，了解详情！
2.技术支持：如没有指定产品型号规格，请把工况要求、设计图纸、技术规范，发送传真或邮件至本公司。
3.产品订货参数：通径（DN）,公称压力（Mpa），温度（℃），连接方式（螺纹、法兰、对夹等）。
4.产品驱动方式：手动、蜗轮、气动、电动等。
5.产品标准:国标GB、日标JIS、美标ANSI、德标DIN、英标BS、欧标EN等。
6.报价确认：本公司提供报价清单及技术标准说明至客户确认，在双方技术各方面确认后再拟定合同。
7.阀门质量要求、质量标准、供方对质量负责的条件:按有关质量标准。
