【三通内螺纹旋塞阀】瑞濠品牌.质量保班上，瑞濠阀业全方面介绍X44W三通内螺纹旋塞阀相关标准、选型、作用、结构图、规格型号；外形尺寸、工作原理、安装维护及旋塞阀产品说明书；为广大用户提供高品质、高性能、高标准、高寿命、价格优惠的系列三通旋塞阀。

---

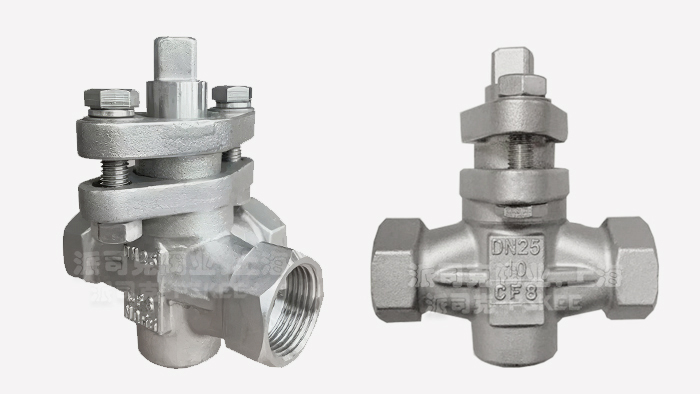

三通内螺旋塞阀产品简述：

三通内螺纹旋塞阀在管道中主要用于切断、升配和改变介质流动方向。旋塞阀它易于适应多通道结构，以至一个阀可以获得两个、三个、甚至四个不同的流道，这样可以简化管道系统的设计，减少阀门门用量以及设备中需要的一些连接配件。三通内螺纹旋塞阀的用途是安装在管道上主要作切断、分配和改变介质流动方向用。适用介质为水、油、汽，无脉动工作压力。介质温度≤100℃，公称压力为0.6、1.0、1.6MPa。

三通内螺旋塞阀主要性能规范：

型号 公称压力 PN（MPa） 试验压力PS（MPa） 适用介质 工作温度（℃） 壳体 密封 X14W-1.0T 1.0 1.5 1.1 水、蒸汽、油品 100 X13W-1.0 1.0 1.5 1.1 煤气、油品 100 X14T-1.0 1.0 1.5 1.1 水、蒸汽、油品 100 X14W-1.0P 1.0 1.5 1.1 硝酸、醋酸 100

三通内螺旋塞阀主要材料表：

零件名称 阀体 塞子 填料压盖 填料 X14W-1.0T 铸铜 铸铜 铸铜 油浸石棉盘根 柔性石墨 X13W-1.0 铸铁 铸铁 铸铁 X14T-1.0 铸铁 铸铜 铸铁 油浸石棉盘根 柔性石墨 X14W-1.0P 不锈钢 不锈钢 不锈钢 油浸石棉盘根 柔性石墨

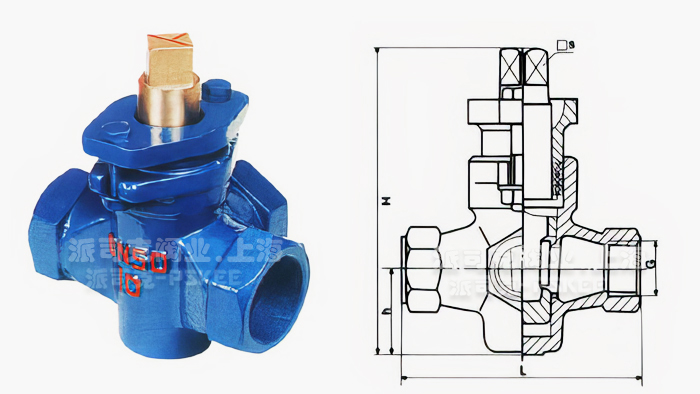

三通内螺旋塞阀主要结构图：

三通内螺旋塞阀外形尺寸表：

公称通径 DN（mm） 管螺纹 G 尺寸（mm） H L h □S 15 1/2 117 85 30 12 20 3/4 126 90 34 16 25 1 160 110 42 18 32 11/4 176 130 48 18 40 11/2 210 150 64 26 50 2 238 170 76 28 65 21/2 250 220 80 30 80 3 340 250 115 38 100 4 350 300 125 42

三通内螺旋塞阀主要特点：

三通内螺纹旋塞阀的启闭件是一个有孔的圆柱体，圆柱体与阀杆绕垂直于通道的轴线旋转，从而达到启闭换向通道的目的。主要供开启和关闭管道和设备介质之用。三通内螺纹旋塞阀主要优点：适用于经常操作，启闭迅速、轻便。流体阻力小。结构简单，相对体积小，重量轻，便于维修。密封性能好，不受安装方向的限制，介质的流向可任意。无振动，噪声小。

偏心旋塞阀

美标旋塞阀

德标旋塞阀

保温旋塞阀

衬氟旋塞阀

轨道旋塞阀

法兰旋塞阀

电动旋塞阀

内螺纹旋塞阀

三通旋塞阀

·三通内螺纹旋塞阀质保体系：
有了您的信任与支持，我们提供值得信赖的Ruihao品牌产品，我们支持一系列的系统技术参数、技术指导、文件支持，实行质量跟踪、客户档案、售后保障。
·三通内螺纹旋塞阀产品标准：
我们的产品按相关标准验收，产品质量实行"售后跟踪"服务；随货提供"铭牌""质量证明""质保卡"，产品并带有"说明书""检验报告"等相关说明。
·三通内螺纹旋塞阀解决方案：
瑞濠公司为工业系统和水力提供的整体方案，我们专注产品质量，把握每一个产品细节全程控制; 不仅为用户解决需求，还保障了控制系统运行可靠性，减少系统的故障及维护，不懈努力的为用户提供高品质、高性能的产品。
·三通内螺纹旋塞阀售后保障：
瑞濠公司实行完善的用户档案和全程服务制度，每个用户都进行全程免费技术咨询、安装指导、跟踪服务以及相关咨询服务。
瑞濠公司的阀门产品实行"三包"服务，货物到现场提供相应技术指导支持; 质保期实行12个月到24个月不等。
·三通内螺纹旋塞阀订购说明：
1.阀门产品：如有指定型号标准，请直播销售热线咨询价格，了解详情！
2.技术支持：如没有指定产品型号规格，请把工况要求、设计图纸、技术规范，发送传真或邮件至本公司。
3.产品订货参数：通径（DN）,公称压力（Mpa），温度（℃），连接方式（螺纹、法兰、对夹等）。
4.产品驱动方式：手动、蜗轮、气动、电动等。
5.产品标准:国标GB、日标JIS、美标ANSI、德标DIN、英标BS、欧标EN等。
6.报价确认：本公司提供报价清单及技术标准说明至客户确认，在双方技术各方面确认后再拟定合同。
7.阀门质量要求、质量标准、供方对质量负责的条件:按有关质量标准。
