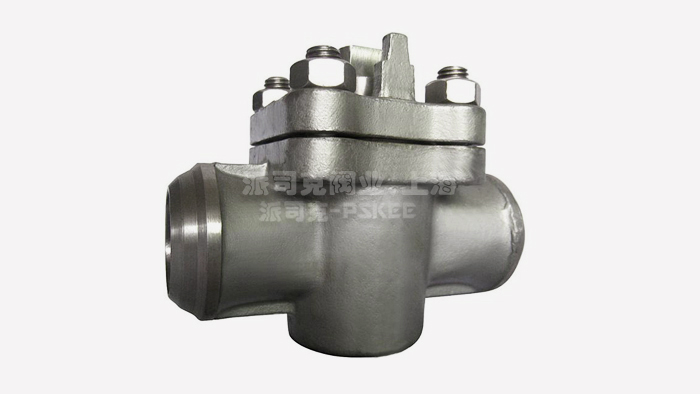

美标焊接式旋塞阀产品简述：
旋塞阀的结构简单，开关迅速，流体阻力小，角行程操作快。在事故等紧急状态下，能快速连通或切断管路。与闸阀、截止阀相比，操作更灵活，开关更迅速。旋塞阀是用带通孔的塞体作为启闭件，塞体随阀杆转动，以实现启闭动作。
美标焊接式旋塞阀应用范围：
美标承插焊卡套旋塞阀适用于公称压力CLASS150～CLASS600LB，工作温度为-29℃～180℃的石油、化工、制药、化肥、电力行业等各种工况的管路上，切断或接通管路介质。

美标焊接式旋塞阀结构特点：
1、产品结构合理、密封可靠、性能优良、造型美观。
2、承插焊卡套旋塞阀的密封性是通过卡套四周的密封面来实现的。360°金属唇边保护固定卡套。
3、阀门没有空腔给介质积聚。
4、金属唇边在旋塞转时提供自洁的作用，适合于粘稠和易结垢的工况。
5、双向流动，使用安装更方便。
6、零件材质及法兰尺寸可根据实际工况或用户要求合理选配，满足各种工程需要。

美标焊接式旋塞阀标准规范：
设计制造标准：API599，API6D
结构长度标准：ASME B16.10
连接法兰标准：ASME B16.5
压力温度等级：ASME B16.34
试验检验标准：API598.API6D

美标焊接式旋塞阀技术参数：

公称压力(LB)	壳体试验压力(MPa)	密封试验压力(MPa)	适用温度(℃)	使用介质
150	3.0	2.2	≤180℃	水、蒸汽、油品等
300	7.5	5.5
600	15.0	11.0
900	22.5	16.5

美标焊接式旋塞阀零件材料：

序号	名称	材质
1	阀体	ASTM A216 WCB ASTM A217-WC1，WC6，WC9，C5 ASTM A351-CF8，CF8M，CF3，CF3M
2	卡套	PTFE
3	塞子	ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304,F316,F321,F304L,F316
4	垫片	柔性石墨+不锈钢
5	调整垫	ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304,F316,F321,F304L,F316
6	阀盖	ASTM A216 WCB ASTM A217-WC1，WC6，WC9，C5 ASTM A351-CF8，CF8M，CF3，CF3M
7	调整螺栓	ASTM A193-B7,A320-B8,A193-B8M
8	六角螺母	ASTM A194-2H,A194-8,A194-8M
9	螺栓	ASTM A193-B7,A320-B8,A913-B8M
10	手柄	ASTM A105-WCB

美标焊接式旋塞阀安装说明:
1.要留有阀柄旋转的位置。
2.不能用作节流。
3.带传动机构的球阀应直立安装。
