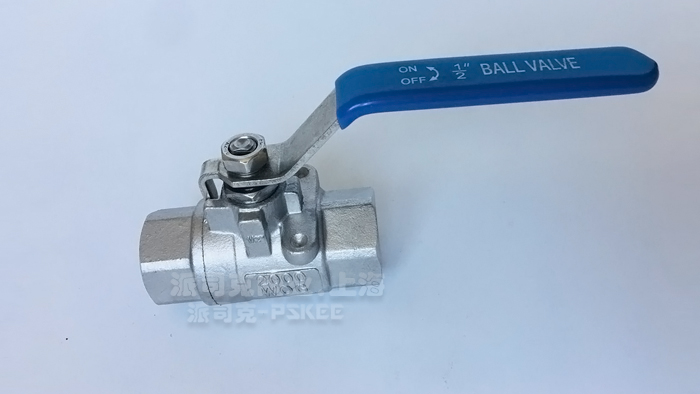

2000WOG不锈钢丝扣球阀-瑞濠阀业

【2000WOG丝扣不锈钢球阀】瑞濠品牌.质量保证，瑞濠阀业全方面介绍不锈钢丝扣球阀相关标准、选型、作用、结构图、规格型号；外形尺寸、工作原理、安装维护及球阀产品说明书；为广大用户提供高品质、高性能、高标准、高寿命、价格优惠的系列不锈钢丝扣球阀。

不锈钢丝扣球阀产品概述：

2000WOG不锈钢丝扣球阀阀体铸造采用精铸的工艺，结构合理、造型美观。丝扣球阀阀座采用弹性密封结构，密封可靠，启闭轻松。阀杆采用有倒密封的下装式结构，阀腔异常升压时，阀杆不会被冲出。丝扣球适用于 PN1.0～12.5MPa，工作温度 -29～180℃（密封圈为增强聚四氟乙烯）或 -29～300℃（密封圈为对位聚苯）的各种管路上，用于截断或接通管路中的介质，材质有不锈钢201、304、316等，可分别适用于水、蒸汽、油品、硝酸、醋酸等多种介质。

不锈钢丝扣球阀设计特点：

球阀根据标准ASME B16.34设计；
丝扣球阀结构简单,密封性能好,扭矩小；
全通径设计；
低泄露填料；

不锈钢丝扣球阀产品范围:

阀体材料:不锈钢304,316
口径:1/4"~2"(DN6~DN50)
连接方式:内螺纹BSP，BSPT,NPT
压力范围:2000PSI
工作温度:-20℃ - +180℃

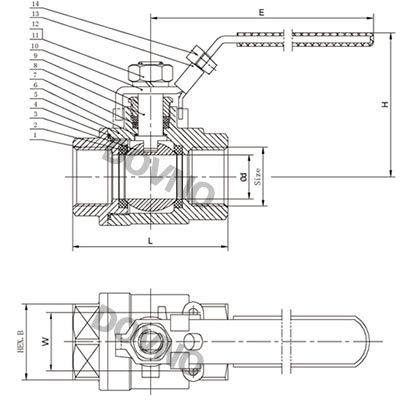

不锈钢丝扣球阀结构图：

不锈钢丝扣球阀主要材料表：

序号	名称	材质
		ANSI/JIS/DIN	ANSI/JIS/DIN		ANSI/JIS/DIN
1	阀盖	A351-CF8M/SCS14A/1.4408	A351-CF8/SCS13A/1.4308		A216-WCB/SCPH2/1.0619
2	阀座	PTFE/RPTFE/PPL
3	球体	SUS316	SUS304
4	密封圈	PTFE/RPTFE/PPL
5	阀体	A351-CF8M/SCS14A/1.4408	A351-CF8/SCS13A/1.4308	A216-WCB/SCPH2/1.0619
6	止推垫	PTFE/RPTFE
7	填料	PTFE/RPTFE/PPL
8	阀杆	SUS316	SUS304
9	填料压盖	SUS304
10	手柄	SUS304
11	六角螺母	A194-8
12	弹性垫片	SUS304
13	锁片	SUS201
14	手柄插销	PVC

不锈钢丝扣球阀外形尺寸表：

序号	d	L	H	E	W	六角	螺纹端
1/4"	10.5	55	56	100	29	21	NPT、MPT、BSPT、BSP、DIN、PT、etc...
3/8"	10.5	55	56	100	29	25
1/2"	15	63	65.5	120	29	31
3/4"	20	74.5	72	150	33	36.5
1"	25	87.5	81	170	33	43
1-1/4"	32	102	88	170	38	52
1-1/2"	38	107	97	190	38	60
2"	48	124	121	190	38	72

不锈钢丝扣球阀产品应用：
2000WOG不锈钢丝扣球阀适用于PN1.0～13MPa，工作温度-29～180℃(密封圈为增强聚四氟乙烯)或-29～300℃(密封圈为对位聚苯)的各种管路上，及用于截断或接通管路中的介质。选用不同的材质,可分别适用于水、燃气、蒸汽、油品、硝酸、醋酸等多种介质。

相关产品

·2000WOG不锈钢球阀质保体系：
有了您的信任与支持，我们提供值得信赖的Ruihao品牌产品，我们支持一系列的系统技术参数、技术指导、文件支持，实行质量跟踪、客户档案、售后保障。
·2000WOG不锈钢球阀产品标准：
我们的产品按国际及国内相关标准验收，产品实行"全程跟踪"服务；随货提供"铭牌""质量证明""质保卡"，产品带有"说明书""检验报告"等相关说明。
·2000WOG不锈钢球阀解决方案：
瑞濠公司为工业系统和水力提供的整体方案，我们专注产品质量，把握每一个产品细节全程控制; 不仅为用户解决需求，还保障了控制系统运行可靠性，减少系统的故障及维护，不懈努力的为用户提供高品质、高性能的产品。
·2000WOG不锈钢球阀售后保障：
瑞濠公司实行完善的用户档案和全程服务制度，每个用户都进行全程免费技术咨询、安装指导、跟踪服务以及相关咨询服务。
瑞濠公司的阀门产品实行"三包"服务，货物到现场提供相应技术指导支持; 质保期实行12个月到24个月不等。
·2000WOG不锈钢球阀订购说明：
1.阀门产品：如有指定型号标准，请直播销售热线咨询价格，了解详情！
2.技术支持：如没有指定产品型号规格，请把工况要求、设计图纸、技术规范，发送传真或邮件至本公司。
3.产品订货参数：通径（DN）,公称压力（Mpa），温度（℃），连接方式（螺纹、法兰、对夹等）。
4.产品驱动方式：手动、蜗轮、气动、电动等。
5.产品标准:国标GB、日标JIS、美标ANSI、德标DIN、英标BS、欧标EN等。
6.报价确认：本公司提供报价清单及技术标准说明至客户确认，在双方技术各方面确认后再拟定合同。
7.阀门质量要求、质量标准、供方对质量负责的条件:按有关质量标准。

产品品牌	Ruihao
产品型号	Q11F，Q21F
产品口径	DN15-DN80
产品压力	2000WOG
产品材质	CF8,CF8M,2205,C4
产品应用	水,气,油品
产品特点	●瑞濠阀门，Ruihao工业品质。 ●质量保证，交货快捷，售后完善。 ●产品三包：包修、包换、包退。 ●（Ruihao）Pipeline Safety Keeper。 ●Ruihao工业品牌阀门，管道的安全管理员。 ●销售热线：+8613676550726、+8618815167607。
