【内螺纹止回阀】瑞濠品牌.质量保证，瑞濠阀业全方面介绍H12W内螺纹止回阀相关标准、选型、作用、结构图、规格型号；外形尺寸、工作原理、安装维护及产品说明书；为广大用户提供高品质、高性能、高标准、高寿命、价格优惠的系列内螺纹止回阀。

---

内螺纹止回阀主要特点：
立式内螺纹止回阀精度高，外观美，造型小，带有弹簧装置。垂直与水平安装均可等特点。螺纹止回阀主要适应管道系统中防止介质倒流使用。硅溶胶铸造不锈钢阀体。采用精加工的工艺，结构合理、造型美观。

内螺纹止回阀设计特点：
1、内螺纹止回阀具有结构短、体积小、质量轻。
2、阀瓣关闭快速，水锤压力小。
3、流道通畅，流体阻力小；动作灵敏，密封性能好。
4、安装方便，可在水平、垂直两个方向的管路上安装。
5、阀板采用对偶板上加两个扭力弹簧的设计，可使阀板自行速闭。

内螺纹止回阀产品特性：
多种螺纹端供选择
可适宜水平安装及垂直安装
采用脱腊铸造

内螺纹止回阀产品标准：

设计标准：ASME B16.34
壁厚标准：ASME B16.34
螺纹标准： ASME B1.20.1,BS21,DIN 2999/259,ISO 228/1,JIS B 0203,ISO 7/1
检测标准：MSS SP-110,EN 1226

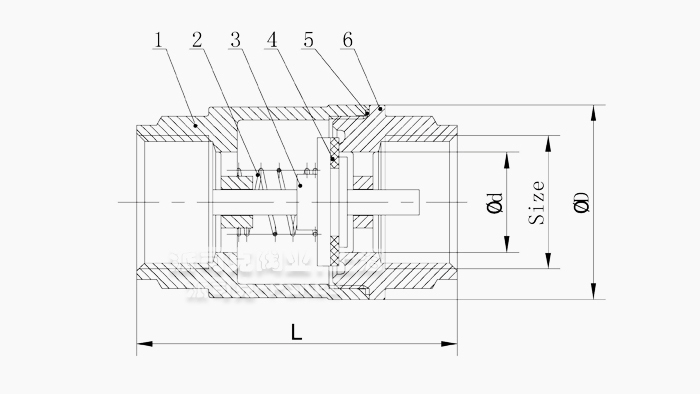

内螺纹止回阀结构图：

内螺纹止回阀主要零部件：

序号	名称	材质
		ANSI/JIS/DIN	ANSI/JIS/DIN
1	阀体	A351-CF8M/SCS14A/1.4408	A351-CF8/SCS13A/1.4308
2	弹簧	SUS304
3	阀瓣	A351-CF8M/SCS14A/1.4408	A351-CF8/SCS13A/1.4308
4	阀座	PTFE/VITON
5	密封圈	PTFE/RPTFE
6	阀盖	A351-CF8M/SCS14A/1.4408	A351-CF8/SCS13A/1.4308

内螺纹止回阀外形尺寸表：

序号	d	L	D
1/4"	10	50	26
3/8"	13	54	30
1/2"	15	57	34
3/4"	20	64	42
1"	25	80	49
1-1/4"	32	82	60
1-1/2"	40	93	71
2"	50	100	87
2-1/2"	65	120	110
3"	76	140	125
4"	94	158	155

内螺纹止回阀产品应用：
立式内螺纹止回阀产品设计制造按GB12236设计标准，结构合理，密封可靠，外形美观。内螺纹止回阀阀瓣、阀座的密封面采用司太立钴基硬质合金堆焊而成，耐磨、耐高温，抗擦伤性能好、使用寿命长。
