【Y型螺纹止回阀】瑞濠品牌.质量保证，全方面介绍Y型螺纹止回阀相关标准、选型、作用、结构图、规格型号；外形尺寸、工作原理、安装维护及产品说明书；为广大用户提供高品质、高性能、高标准、高寿命、价格优惠的系列不锈钢螺纹止回阀。

---

Y型螺纹止回主要特点：
Y型螺纹止回阀是指依靠介质本身流动而自动开、闭阀瓣，用来防止介质倒流的阀门，又称逆止阀、单向阀、逆流阀、和背压阀。内螺纹止回阀属于一种自动阀门，其主要作用是防止介质倒流、防止泵及驱动电动机反转，以及容器介质的泄放；还可用于给其中的压力可能升至大过系统压的辅助系统提供补给的管路上。止回阀主要可分为旋启式止回阀（依重心旋转）与升降式止回阀（沿轴线移动）。本类止回阀在管道中一般应当水平安装。

Y型螺纹止回阀计特点：
1、内螺纹止回阀结构简单、体积小、重量轻。
2、止回阀流道通畅、流体阻力小，阀瓣在很小的压差下就能打开。
3、止回阀维修方便，球阀结构简单，密封圈一般都是活动的，拆卸更换都比较方便。

Y型螺纹止回产品范围：
体材料:不锈钢
口径:1/2"~3"(DN15~DN80)
连接方式:BSP,BSPT, NPT
压力范围:800WOG
工作温度:-46℃ - +180℃

Y型螺纹止回阀产品特性：
止回阀多种螺纹端供选择
可适宜水平安装及垂直安装
采用脱腊铸造

Y型螺纹止回阀产品标准：
设计标准：ASME B16.34
壁厚标准：ASME B16.34
螺纹标准： ASME B1.20.1,BS21,DIN 2999/259,ISO 228/1,JIS B 0203,ISO 7/1
检测标准：MSS SP-110,EN 1226

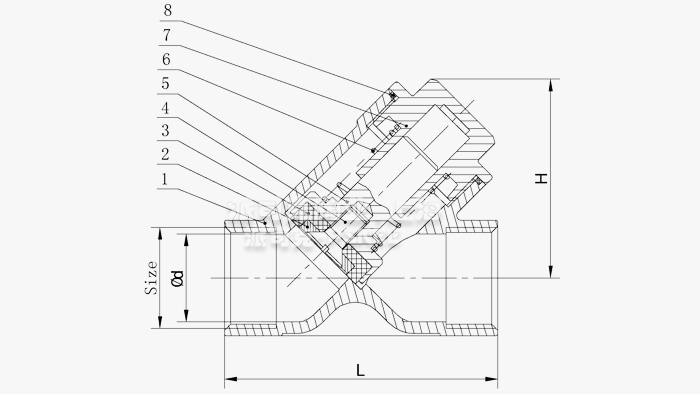

Y型螺纹止回阀结构图：



Y型螺纹止回阀主要材料表：

序号	名称	材质
		ANSI/JIS/DIN	ANSI/JIS/DIN
1	阀体	A351-CF8M/SCS14A/1.4408	A351-CF8/SCS13A/1.4308
2	压圈	SUS304
3	密封圈	PTFE/RPTFE
4	开槽沉头螺钉	A193-B8
5	阀瓣	SUS304
6	弹簧	SUS304
7	阀盖	A351-CF8M/SCS14A/1.4408	A351-CF8/SCS13A/1.4308
8	密封垫	PTFE/RPTFE

Y型螺纹止回阀外形尺寸表：

序号	d	L	H
1/2"	17.5	67	44.7
3/4"	23	75	52.1
1"	29	90	65.7
1-1/4"	38	110	70
1-1/2"	43.5	120	79.5
2"	55	140	95.5
2-/2"	69	190	125
3	81.5	205	144.5

Y型螺纹止回阀产品应用：
Y型螺纹止回阀的功能是用来防止管路中的介质倒流，属于自动阀类，启闭件靠流动介质的力量自行开启或关闭。螺纹止回阀只用于介质单向流动的管路上，阻止介质回流，以防发生事故。
