三片式日标法兰球阀产品简述：

三片式日标法兰球阀铸造采硅胶工艺，结构合理、造型美观，阀座采用弹性密封结构，密封可靠，启闭轻松。球阀阀杆采用有倒密封的下装式结构，阀腔异常升压时，阀杆不会被冲出。三片式法兰球阀可带国际标准ISO支架平台和锁定装置。可设置90°开关定位机构，根据需要加锁以防止误操作，驱动方式:手动、电动、气动，球阀可分别适用于水、蒸汽、油品、硝酸、醋酸等多种介质。

三片式日标法兰球阀设计标准：

防爆中轴/全流
设计和制造标准按照: ASME B16.34；
结构长度按照: JIS B2202；
法兰端尺寸按照：JIS B2220；
检验和测试按照: JIS B2203；
防火设计测试：API607 ISO 10497；

三片式日标法兰球阀产品特点：

1.流体阻力小。
2.结构简单，相对体积小，重量轻，便于维修。
3.密封性能好.
4.不受安装方向的限制，介质的流向可任意。

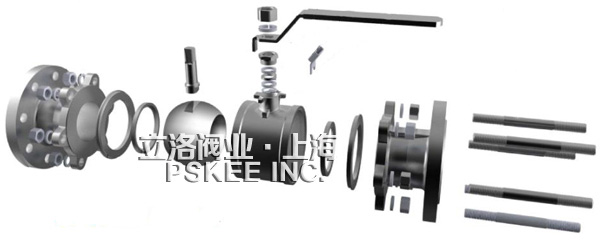

三片式日标法兰球阀结构图：

三片式日标法兰球阀材料表：

名称	材质
	ANSI/JIS/DIN	ANSI/JIS/DIN	ANSI/JIS/DIN
阀体	A351-CF8M/SCS14A/1.4408	A351-CF8/SCS13A/1.4308	A216-WCB/SCPH2/1.0619
阀盖	A351-CF8M/SCS14A/1.4408	A351-CF8/SCS13A/1.4308	A216-WCB/SCPH2/1.0619
球	SUS316	SUS304
六角螺母	A194-8
弹性垫片	SUS304
密封圈	PTFE/VITON
阀座	PTFE/RPTFE/PPL
阀杆	SUS316	SUS304
止推垫	PTFE/RPTFE
填料	PTFE/GRAFOIL
填料压盖	SUS304
手柄	SUS201
弹性垫片	SUS304
六角螺母	A194-8
手柄插销	SUS304
锁片	SUS304
双头螺栓	A193-B8

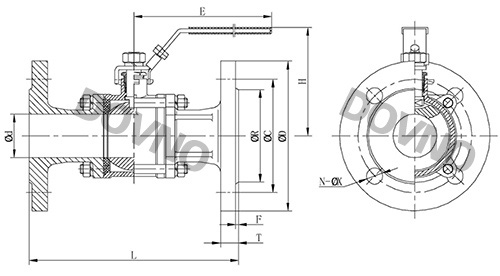

三片式日标法兰球阀外形尺寸图：

三片式日标法兰球阀外形尺寸表：

单位：mm

Size	LBS	d	L	R	C	D	H	E	F	T	N	ØX
1/2"	10K	15	108	51	70	95	77	160	1	12	4	15
3/4"	10K	20	117	56	75	100	90	160	1	14	4	15
1"	10K	25	127	67	90	125	92	180	1	14	4	19
1-1/4"	10K	32	140	76	100	135	105	200	2	16	4	19
1-1/2"	10K	38	165	81	105	140	111	220	2	16	4	19
2"	10K	50	178	96	120	155	120	220	2	16	4	19
2-1/2"	10K	65	190	116	140	175	145	280	2	18	4	19
3"	10K	78	203	126	150	185	155	280	2	18	8	19
4"	10K	100	229	151	175	210	168	300	2	18	8	19

三片式日标法兰球阀流体阻力小；结构简单，相对体积小，重量轻，便于维修。球阀采用分体式结构设计，密封性能好，不受安装方向的限制，球体与球体之间防静电装置；阀杆防爆出设计；自动压紧填料设计；三片式日标法兰球阀广泛用于石油、化工、冶金、电力、建筑、热力、给排水、水处理等行业。

相关产品

名称：三片式日标法兰球阀

名称：日标法兰球阀

·三片式日标法兰球阀质保体系：
有了您的信任与支持，我们提供值得信赖的Ruihao品牌产品，我们支持一系列的系统技术参数、技术指导、文件支持，实行质量跟踪、客户档案、售后保障。
·三片式日标法兰球阀产品标准：
我们的产品按国际及国内相关标准验收，产品实行"全程跟踪"服务；随货提供"铭牌""质量证明""质保卡"，产品带有"说明书""检验报告"等相关说明。
·三片式日标法兰球阀解决方案：
瑞濠公司为工业系统和水力提供的整体方案，我们专注产品质量，把握每一个产品细节全程控制; 不仅为用户解决需求，还保障了控制系统运行可靠性，减少系统的故障及维护，不懈努力的为用户提供高品质、高性能的产品。
·三片式日标法兰球阀售后保障：
瑞濠公司实行完善的用户档案和全程服务制度，每个用户都进行全程免费技术咨询、安装指导、跟踪服务以及相关咨询服务。
瑞濠公司的阀门产品实行"三包"服务，货物到现场提供相应技术指导支持; 质保期实行12个月到24个月不等。
·三片式日标法兰球阀订购说明：
1.阀门产品：如有指定型号标准，请直播销售热线咨询价格，了解详情！
2.技术支持：如没有指定产品型号规格，请把工况要求、设计图纸、技术规范，发送传真或邮件至本公司。
3.产品订货参数：通径（DN）,公称压力（Mpa），温度（℃），连接方式（螺纹、法兰、对夹等）。
4.产品驱动方式：手动、蜗轮、气动、电动等。
5.产品标准:国标GB、日标JIS、美标ANSI、德标DIN、英标BS、欧标EN等。
6.报价确认：本公司提供报价清单及技术标准说明至客户确认，在双方技术各方面确认后再拟定合同。
7.阀门质量要求、质量标准、供方对质量负责的条件:按有关质量标准。

产品品牌	Ruihao
产品型号	RH-3041QF-JIS
产品口径	1/2-4寸
产品压力	10K/20K
产品材质	WCB,CF8,CF8M
产品应用	石油，化工，电癯
