3PC三片式德标法兰球阀

【三片式德标球阀】瑞濠品牌.质量保证，瑞濠阀业全方面介绍三片式德标球阀相关标准、选型、作用、结构图、规格型号；外形尺寸、工作原理、安装维护及球阀产品说明书；为广大用户提供高品质、高性能、高标准、高寿命、价格优惠的系列德标球阀。

三片式德标球阀概述：

德标法兰球阀只需要用旋转90度的操作和很小的转动力矩就能关闭严密。阀体内腔为介质提供了阻力很小、直通的流道;德标法兰球阀的主要特点是本身结构紧凑，易于操作和维修，适用于水、溶剂、酸和天然气等一般工作介质，而且还适用于工作条件恶劣的介质，如氧气过氧化氢,甲烷和乙烯等。球阀阀体可以是整体的，也可以是组合式的。本类阀应安装在管道的水平方向。

三片式德标球阀设计标准：

APPLECABLE STANDARDS：
防爆中轴/全流Blow-out Proof stem/Full port
设计和制造标准按照Design: DIN3357 EN 12516-1；
结构长度按照face toface : DIN EN 1092-1；
法兰端尺寸按照End Flange：DIN3202；
检验和测试按照Test: DIN3230 EN12266；
防火设计测试Fire Safe：API607 ISO 10497；

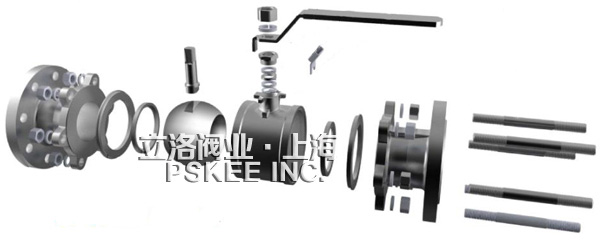

三片式德标球阀结构图：

三片式德标球阀材料表：

零件名称PART NAME	材质MATERIAL
阀体BODY	SS304/SS316
球体 BALL	SS304/SS316
螺母GLAND NUT	SS304/SS316
螺栓BOLT	SS304/3SS16
密封线JOINT GASKET	PTFE
密封圈JOINT RING	PTFE
止推垫STOP RING	PTFE
阀杆STEM	SS304/SS316
填料STEM PACKING	PTFE
定位片STOP	304/SS316
锁片 LOCKPAD	SS304
压盖GLAND	CF8/CF8M
卡簧SNAP RING	3SS04/SS316
手柄HANDLE	CF8/CF8M
压盖螺栓GLAND BOLT	SS304/SS316

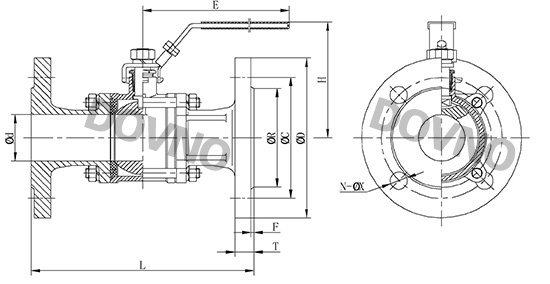

三片式德标球阀外形尺寸图：

三片式德标球阀外形尺寸表：

单位：mm

Size	PN	d	L	R	C	D	H	E	F	T	N	ØX
1/2"	10-40	15	130	45	65	95	77	160	2	14	4	14
3/4"	10-40	20	150	58	75	105	90	160	2	16	4	14
1"	10-40	25	160	68	85	115	92	180	2	16	4	14
1-1/4"	10-40	32	180	78	100	140	105	200	2	16	4	18
1-1/2"	10-40	38	200	88	110	150	111	220	3	16	4	18
2"	10-40	50	230	102	125	165	120	220	3	18	4	18
2-1/2"	10-16	65	290	122	145	185	145	280	3	18	4	18
3"	10-16	78	310	138	160	200	155	280	3	20	8	18
4"	10-16	100	350	158	180	220	168	300	3	20	8	18

三片式德标球阀很小的转动力矩就能关闭严密。阀体内腔为介质提供了阻力很小、直通的流道。德标法兰球阀的主要特点是本身结构紧凑，易于操作和维修，适用于水、溶剂、酸和天然气等一般工作介质，三片式德标球阀还适用于工作条件恶劣的介质，如氧气过氧化氢,甲烷和乙烯等。

相关产品

·三片式德标球阀质保体系：
有了您的信任与支持，我们提供值得信赖的Ruihao品牌产品，我们支持一系列的系统技术参数、技术指导、文件支持，实行质量跟踪、客户档案、售后保障。
·三片式德标球阀产品标准：
我们的产品按国际及国内相关标准验收，产品实行"全程跟踪"服务；随货提供"铭牌""质量证明""质保卡"，产品带有"说明书""检验报告"等相关说明。
·三片式德标球阀解决方案：
瑞濠公司为工业系统和水力提供的整体方案，我们专注产品质量，把握每一个产品细节全程控制; 不仅为用户解决需求，还保障了控制系统运行可靠性，减少系统的故障及维护，不懈努力的为用户提供高品质、高性能的产品。
·三片式德标球阀售后保障：
瑞濠公司实行完善的用户档案和全程服务制度，每个用户都进行全程免费技术咨询、安装指导、跟踪服务以及相关咨询服务。
瑞濠公司的阀门产品实行"三包"服务，货物到现场提供相应技术指导支持; 质保期实行12个月到24个月不等。
·三片式德标球阀订购说明：
1.阀门产品：如有指定型号标准，请直播销售热线咨询价格，了解详情！
2.技术支持：如没有指定产品型号规格，请把工况要求、设计图纸、技术规范，发送传真或邮件至本公司。
3.产品订货参数：通径（DN）,公称压力（Mpa），温度（℃），连接方式（螺纹、法兰、对夹等）。
4.产品驱动方式：手动、蜗轮、气动、电动等。
5.产品标准:国标GB、日标JIS、美标ANSI、德标DIN、英标BS、欧标EN等。
6.报价确认：本公司提供报价清单及技术标准说明至客户确认，在双方技术各方面确认后再拟定合同。
7.阀门质量要求、质量标准、供方对质量负责的条件:按有关质量标准。

产品品牌	Ruihao
产品型号	RH-3041F-DIN
产品口径	DN15-DN100
产品压力	1.6-4.0Mpa
产品材质	CF8,CF8M
产品应用	石油，化工，电力
产品特点	●瑞濠阀门，Ruihao工业品质。 ●质量保证，交货快捷，售后完善。 ●产品三包：包修、包换、包退。 ●（Ruihao）Pipeline Safety Keeper。 ●Ruihao工业品牌阀门，管道的安全管理员。 ●销售热线：+8613676550726、+8618815167607。
