暗杆闸阀产品简述：
Z45H铸钢暗杆闸阀驱动方式分手动、电动、气动、齿轮传动；结构型：弹性楔式单闸板、刚性楔式单闸板和双闸板型式。暗杆闸阀广泛适用于石油化工，冶金，水处理，火力发电厂等油品、水蒸汽管路上作接通或截断管路中介质的启闭装置。

暗杆闸阀主要特点：
1．闸阀结构紧凑．设计合理，阀门刚性好，通道流畅，流阻系数小．
2．密封面采用不锈钢和硬质合金，使用寿命长．
3．采用柔性石墨填料．密封可靠．操作轻便灵活．
4．驱动形式：分手动，电动，齿轮传动．
5．闸阀结构形式：弹性楔式单闸板，刚性楔式单闸板和双闸板型式．

暗杆闸阀产品区别：
暗杆闸阀的提升螺杆是只旋转而无上和下移动，外露的只是一根杆，其螺母是固定在闸板上，通过螺杆的旋转来提升闸板，没有可见的门架；明杆法兰闸阀的提升螺杆是外露的，螺母紧贴手轮且是固定的（不旋转也不轴向移动），通过旋转螺杆来提升闸板，螺杆与闸板只有相对的旋转运动而无相对的轴向位移，外观为有门形支架。

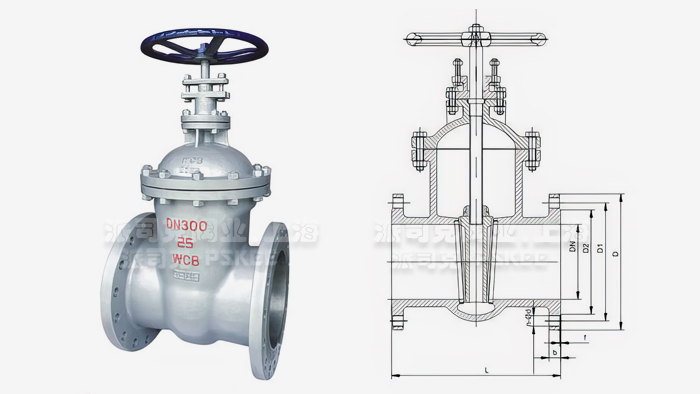

暗杆闸阀产品尺寸图：

型号	阀体、阀盖、闸板	密封圈	阀 杆	填 料
Z45H-10C/16C	铸钢、不锈钢	不锈钢	碳钢、不锈钢	浸油石棉盘根
Z45W-10P/16P

暗杆闸阀外形尺寸表：

口径 DN（mm）	Z45H-16（C）
	L	D	H	D0
40	240	345	200	160
50	250	355	240	180
65	265	375	240	180
80	280	435	280	200
100	300	500	320	200
125	325	615	360	240
150	350	675	360	240
200	400	750	400	320
250	450	970	450	320
300	500	1145	560	400
350	550	-	-	400
400	600	-	-	500
450	650	-	-	500
500	700	-	-	720
600	750	-	-	720
700	-	-	-	800
800	-	-	-	-
900	-	-	-	-
1000	-	-	-	-

暗杆闸阀产品应用：
暗杆闸阀结构紧凑、设计合理、阀门刚性好，通道流畅、流阻系数小。密封面采用不锈钢和硬质合金，使用寿命长。闸阀采用柔性石墨填料、密封可靠、操作轻便灵活。暗杆闸阀广泛用于石油化工，火力发电厂等油品，水蒸汽管路上作接通或截断管路中介质的启闭装置.
