【伞齿轮截止阀】瑞濠品牌.质量保证，瑞濠阀业全方面介绍伞齿轮截止阀相关标准、选型、作用、结构图、规格型号、外形尺寸、工作原理、安装维护及产品说明书；为广大用户提供高品质、高性能、高标准、高寿命、价格优惠的伞齿轮截止阀。

---

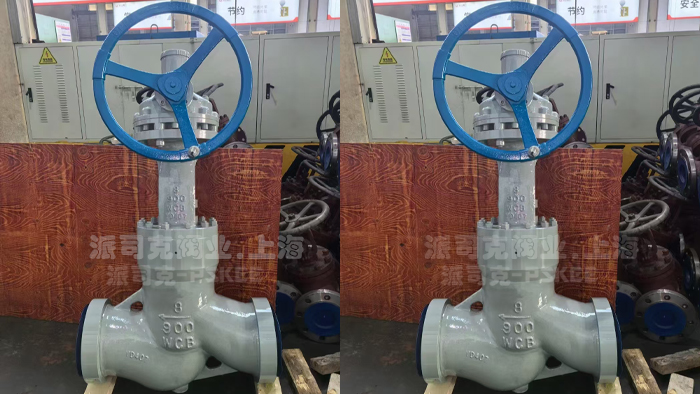

伞齿轮截止阀产品简述：
J541W伞齿轮截止阀的启闭件是圆柱形的阀瓣，密封面呈平面或锥面，阀瓣沿流体的中间线作直线运动。截止阀一般用于全开和全关，一般不用来调节流量，定做时允许作调节和节流。伞齿轮截止阀公称压力1.6MPa-16.0MPa，工作温度-29～550℃的石油、化工、制药、化肥、电力行业等各种工况的管路上，切断或接通管路介质。驱动方式有手动、齿轮传动、电动、气动等。
伞齿轮截止阀工作原理：
伞齿轮截止阀启闭件是塞形的阀瓣，密封面呈平面或锥面，阀瓣沿流体的中间线作直线运动。截止阀属于强制密封式阀门，所以在阀门关闭时，须向阀瓣施加压力，以强制密封面不泄漏。当介质由阀瓣下方进入阀内时，操作力所需要克服的阻力，是阀杆和填料的磨擦力与由介质的压力所产生的推力，关阀门的力比开阀门的力大，所以阀杆的直径要大，否则会发生阀杆顶弯的故障。

伞齿轮截止阀产品特点：
1、伞齿轮截止阀产品结构合理、密封可靠 ；2、密封面堆焊Co基硬质合金，耐磨、耐腐、抗摩擦性能好、使用寿命长 ；3、阀杆调质及表面氮化处理，有良好的抗腐和抗摩擦性能 ；4、零件材质及法兰、堆焊端尺寸可根据实际工况或用户要求合理选配，满足各种工程需要； 5、阀芯可根据需要做承切断型和调节型。
伞齿轮截止阀执行标准：
设计规范： GB/T12235
结构长度： GB/T 12221
法兰连接： GB/T 9113 JB/T 79
对焊端连接：GB/T12224
试验与检验：GB/T 13927 JB/T9092

伞齿轮截止阀主要材料表：

体盖扳	阀杆	密封面	垫片(环)	填料	工作温度℃	适用介质
WCB	2Cr13	13Cr STL 本体材料 尼龙	增强柔性石墨 1Crl3／柔性石墨 08软钢 0Cr18Ni9Ti OCr18Ni12Mo2Ti	柔性石墨 增强柔性石墨 SFB-260 SFP-260	≤425	水、蒸汽、油品
WC1	38CrMoAI 25Cr2MoV				≤450
WC6					≤540
WC9					≤570
ZGCr5Mo					≤540
ZG1Cr18Ni9Ti	1Cr18Ni9Ti				≤200	硝酸类
ZGCr18Ni12Mo2Ti	1C18Ni12Mo2Ti				≤200	醋酸类

伞齿轮截止阀压力等级：

公称压力	1.6	2.5	4.0	6.4	10.0	16.0
强度试验	2.4	3.8	6.0	9.6	15.0	24.0
水密封试验	1.8	2.8	4.4	7.4	11.0	18.0
上密封试验	1.8	2.8	4.4	7.04	11.0	18.0
气密封试验	0.4-0.7

伞齿轮截止阀产品应用：
J541H伞齿轮法兰截止阀产品由于开闭过程中密封面之间摩擦力小，比较耐用，开启高度不大，制造容易，维修方便，不仅适用于中低压，而且适用于高压。石油、化工、制药、化肥、电力行业等各种的工况上，截断或接通调节管路介质。
美标伞齿轮截止阀产品的设计制造符合美国标准ANSI BI16.34，适用于ANSI Class150～1500LB的各种管路上。用于截断或接通管路中的介质、通过选用不同的材质，伞齿轮截止阀可适用于水、蒸汽、油品、硝酸、醋酸、强氧化性介质及尿素等多种介质。驱动方式有手动、伞齿轮及电动。

法兰截止阀

螺纹截止阀

美标截止阀

波纹管截止阀

氧气截止阀

高压截止阀

蒸汽截止阀

日标截止阀

德标截止阀

电动截止阀

气动截止阀

真空截止阀

水封截止阀

铸钢截止阀

不锈钢截止阀

角式截止阀

电站截止阀

直流式截止阀

伞齿轮截止阀

抗生素截止阀

·伞齿轮截止阀质保体系：
有了您的信任与支持，我们提供值得信赖的Ruihao品牌产品，我们支持一系列的系统技术参数、技术指导、文件支持，实行质量跟踪、客户档案、售后保障。
·伞齿轮截止阀产品标准：
我们的产品按相关标准验收，产品质量实行"售后跟踪"服务；随货提供"铭牌""质量证明""质保卡"，产品并带有"说明书""检验报告"等相关说明。
·伞齿轮截止阀解决方案：
瑞濠公司为工业系统和水力提供的整体方案，我们专注产品质量，把握每一个产品细节全程控制; 不仅为用户解决需求，还保障了控制系统运行可靠性，减少系统的故障及维护，不懈努力的为用户提供高品质、高性能的产品。
·伞齿轮截止阀售后保障：
瑞濠公司实行完善的用户档案和全程服务制度，每个用户都进行全程免费技术咨询、安装指导、跟踪服务以及相关咨询服务。
瑞濠公司的阀门产品实行"三包"服务，货物到现场提供相应技术指导支持; 质保期实行12个月到24个月不等。
·伞齿轮截止阀订购说明：
1.阀门产品：如有指定型号标准，请直播销售热线咨询价格，了解详情！
2.技术支持：如没有指定产品型号规格，请把工况要求、设计图纸、技术规范，发送传真或邮件至本公司。
3.产品订货参数：通径（DN）,公称压力（Mpa），温度（℃），连接方式（螺纹、法兰、对夹等）。
4.产品驱动方式：手动、蜗轮、气动、电动等。
5.产品标准:国标GB、日标JIS、美标ANSI、德标DIN、英标BS、欧标EN等。
6.报价确认：本公司提供报价清单及技术标准说明至客户确认，在双方技术各方面确认后再拟定合同。
7.阀门质量要求、质量标准、供方对质量负责的条件:按有关质量标准。
