【直流式截止阀】瑞濠品牌.质量保证，瑞濠阀业全方面介绍直流式截止阀相关标准、选型、作用、结构图、规格型号、外形尺寸、工作原理、安装维护及产品说明书；为广大用户提供高品质、高性能、高标准、高寿命、价格优惠的直流式截止阀。

---

直流式截止阀产品简述：
J45Y型直流式截止阀的阀杆和通道成一定角度，其阀座密封面与进出口通道有一定角度。J45Y型直流式截止阀使流体不改变流动方向，是截止阀中流阻小的。广泛应用于石化、冶金、化工、电站、制药等行业， 该直流式截止阀的流体不改变流动方向，是截止阀中流阻小的。y型截止阀阀体的流道与主流道成一斜线，这样流动状态的破坏程度比常规截止阀要小，因而通过阀门的压力损失也相应的小了。

直流式截止阀产品特点：
J45H直流式截止阀也叫Y型截止阀，是使用广泛的一种阀门。它之所以广受欢迎，是由于
①开闭过程中密封面之间摩擦力小。
②比较耐用。
③开启高度不大。
④制造容易。
⑤维修方便。
⑥不仅适用于中低压，也适用于高压。
直流式截止阀主要技术参数：

型号	公称压力MPa		1.6
J45H-16	试验压力MPa	壳体	2.4
		密封	1.6
	工作温度		-30～180℃
	使用介质		水

直流式截止阀主要零件材料：

型号	阀杆、阀盖	灰铸铁	灰铸铜
J45H-16	阀杆、阀瓣	碳钢
	阀杆螺母	铜
	填料	石墨石棉盘根

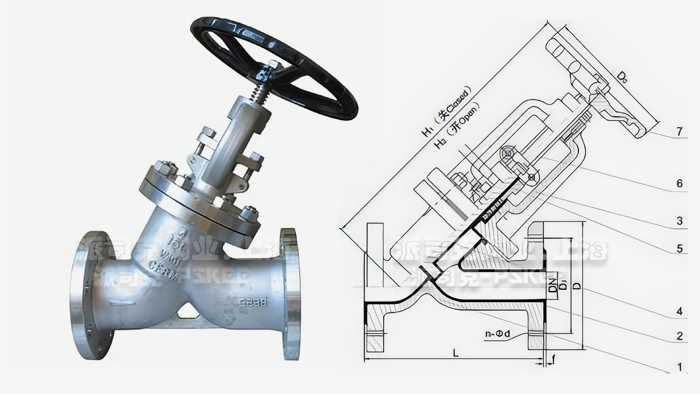

直流式截止阀主要外形尺寸：
（法兰尺寸按 JB78 PN1.6MPa规定）：

口径 DN（mm）	尺   寸（mm）
	L	D	H	H1	D0
20	150	105	195	215	90
25	160	115	265	290	100
32	180	135	290	320	120
40	200	145	315	355	140
50	230	160	325	365	160
65	290	180	350	385	180
80	310	195	445	510	220
100	350	215	460	540	240
125	400	245	530	615	280
150	480	280	600	685	320
200	600	335	-	-	-

直流式截止阀产品应用：
直流式截止阀结构简单，制造和维修比较方便。工作行程小，启闭时间短。直流式截止阀密封性好，密封面间磨擦力小，寿命较长。截止阀阀体的结构形式有直通式、直流式和直角式。直通式是常见的结构，但其流体的阻力大。直流式流体阻力较小，多用于含固体颗粒或粘度大的流体。直角式阀体多采用锻造，适用于较小通经、较高压力的的截止阀。

法兰截止阀

螺纹截止阀

美标截止阀

波纹管截止阀

氧气截止阀

高压截止阀

蒸汽截止阀

日标截止阀

德标截止阀

电动截止阀

气动截止阀

真空截止阀

水封截止阀

铸钢截止阀

不锈钢截止阀

角式截止阀

电站截止阀

直流式截止阀

伞齿轮截止阀

抗生素截止阀

·直流式截止阀质保体系：
有了您的信任与支持，我们提供值得信赖的Ruihao品牌产品，我们支持一系列的系统技术参数、技术指导、文件支持，实行质量跟踪、客户档案、售后保障。
·直流式截止阀产品标准：
我们的产品按相关标准验收，产品质量实行"售后跟踪"服务；随货提供"铭牌""质量证明""质保卡"，产品并带有"说明书""检验报告"等相关说明。
·直流式截止阀解决方案：
瑞濠公司为工业系统和水力提供的整体方案，我们专注产品质量，把握每一个产品细节全程控制; 不仅为用户解决需求，还保障了控制系统运行可靠性，减少系统的故障及维护，不懈努力的为用户提供高品质、高性能的产品。
·直流式截止阀售后保障：
瑞濠公司实行完善的用户档案和全程服务制度，每个用户都进行全程免费技术咨询、安装指导、跟踪服务以及相关咨询服务。
瑞濠公司的阀门产品实行"三包"服务，货物到现场提供相应技术指导支持; 质保期实行12个月到24个月不等。
·直流式截止阀订购说明：
1.阀门产品：如有指定型号标准，请直播销售热线咨询价格，了解详情！
2.技术支持：如没有指定产品型号规格，请把工况要求、设计图纸、技术规范，发送传真或邮件至本公司。
3.产品订货参数：通径（DN）,公称压力（Mpa），温度（℃），连接方式（螺纹、法兰、对夹等）。
4.产品驱动方式：手动、蜗轮、气动、电动等。
5.产品标准:国标GB、日标JIS、美标ANSI、德标DIN、英标BS、欧标EN等。
6.报价确认：本公司提供报价清单及技术标准说明至客户确认，在双方技术各方面确认后再拟定合同。
7.阀门质量要求、质量标准、供方对质量负责的条件:按有关质量标准。
