【J41H铸钢截止阀】瑞濠品牌.质量保证，瑞濠阀业全方面介绍J41H铸钢截止阀相关标准、选型、作用、结构图、规格型号。为您提供截止阀外形尺寸、工作原理、产品说明书、安装维护及产品示意图；为广大用户打造高品质、高性能、高标准、高寿命、价格优惠的系列铸钢截止阀。

---

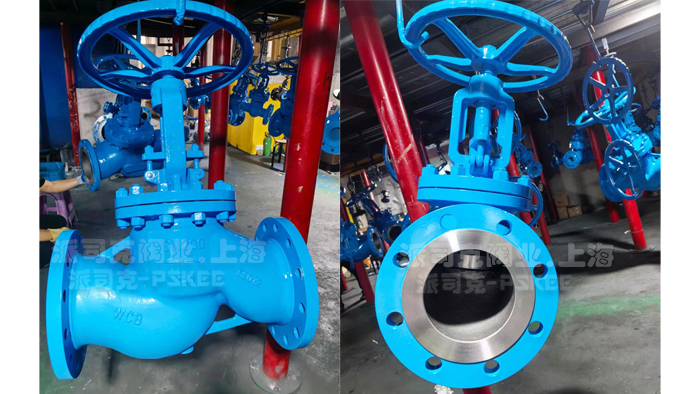

铸钢截止阀产品简述：
  铸钢截止阀是上升阀杆式的，手轮跟着阀杆一起做旋转和上升运动。铸钢截止阀的启闭件是圆柱形的阀瓣，密封面呈平面或锥面，阀瓣沿流体的中间线作直线运动。截止阀只适用于全开和全关，一般不用来调节流量，定做时允许作调节和节流。适用于公称压力1.6MPa-16.0MPa，工作温度-29～550℃的石油、化工、制药、化肥、电力行业等各种工况的管路上，切断或接通管路介质。驱动方式有手动、齿轮传动、电动、气动等。
铸钢截止阀结构特点：
  截止阀是一种强制密封式的阀门，在关闭阀门后，能够起到管道中介质的截止作用，保证密封面的不泄露，截止阀比较耐用，摩擦力小，修较为方便，所以很受欢迎。截止阀优点是结构简单，密封性能好，制造维修方便；缺点是液体阻力大，开启与关闭力大。
  截止阀的启闭件是塞形的阀瓣，密封上面呈平面或海锥面，阀瓣沿阀座的中间线作直线运动。阀杆的运动形式，（通用名称：暗杆），也有升降旋转杆式可用于控制空气、水、蒸汽、各种腐蚀性介质、泥浆、油品、液态金属和放射性介质等各种类型流体的流动。
因此，这种类型的截流截止阀阀门非常适合作为切断或调节以及节流用。由于该类阀门的阀杆开启或关闭行程相对较短，而且具有非常可靠的切断功能，又由于阀座通口的变化与阀瓣的行程成正比例关系，非常适合于对流量的调节。
铸钢截止阀密封性：
  截止阀的密封面，须施以强制力关闭的阀门才能达到密封，在同样口径、工作压力和一样的驱动装置下，截止阀的驱动转矩为闸阀的2.5~3.5倍。截止阀的密封面，只有在关闭时才相互接触，强制关闭的阀芯与密封面的相对滑移量很小，因而密封面的磨损也很小。而截止阀密封面的磨损，多数是由于阀芯与密封面之前有杂物，或者是由于关闭状态的不严密，引起介质的高速冲刷所致。

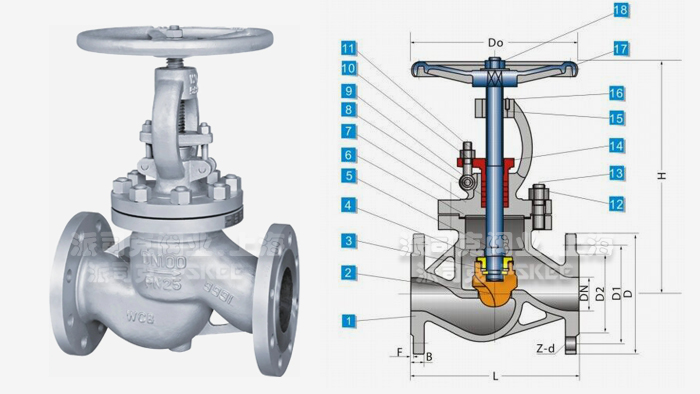

铸钢截止阀的结构图：
通过截止阀的内部结构图可以看出只需旋转90°就能控制好截止阀，操作方便，全关状态球体和阀座的密封面与介质隔离，介质通过时，不会引起阀门密封面的侵蚀。

铸钢截止阀主要材料：

型号	材料
	阀体、阀盖	阀杆	密封面	填料
J41H-16C~160C	碳素钢	铬不锈钢	堆焊铁基合金	石棉、石墨、柔性石墨、聚四氟乙烯

铸钢截止阀外形尺寸表：

1.6MPa	DN	L	D	D1	D2	b	n-Φd	H	D0
凸面法兰 RF J41H J41Y J41W	10	130	90	60	40	14	4-Φ14	198	120
	15	130	95	65	45	14	4-Φ14	218	120
	20	150	105	75	55	14	4-Φ14	258	140
	25	160	115	85	65	14	4-Φ14	275	140
	32	180	135	100	78	16	4-Φ18	280	160
	40	200	145	110	85	16	4-Φ18	330	180
	50	230	160	125	100	16	4-Φ18	350	200
	65	290	180	145	120	18	4-Φ18	370	280
	80	310	195	160	135	20	8-Φ18	400	280
	100	350	215	180	155	20	8-Φ18	415	320
	125	400	245	210	185	22	8-Φ18	460	360
	150	480	280	240	210	24	8-Φ23	510	450
	200	600	335	295	265	26	12-Φ23	710	500
	250	650	405	335	320	30	12-Φ25	786	550
	300	750	460	410	375	30	12-Φ25	925	600

铸钢截止阀故障维修：
截止阀的故障多为泄露故障，泄露主要包括以下三种情况：
①、阀芯泄露：产生的原因多为焊接时不注意降温保护、系统杂质过多、密封圈本身损坏等问题。
②、螺纹滑丝：截止阀连接室内外管路处，与喇叭口钠子连接的螺纹因安装时用力过猛导致滑丝。
③、气门芯泄露：截止阀焊接不到位、气门芯本身质量不过关等原因导致其泄露。一般如果气门芯上的阀帽如果拧紧可以起到防止泄露的作用，如果气门芯泄露太严重，须更换操作阀。截止阀在检漏时都可用以水检漏的方法查找漏点，而故障的维修方法基本只有一个，即更换截止阀。
