【气动塑料隔膜阀】瑞濠品牌.质量保证，瑞濠阀业全方面介绍UPVC气动塑料隔膜阀相关标准、选型、作用、结构图、规格型号；为您提供塑料阀门外形尺寸、工作原理、产品说明书、安装维护及产品示意图；为广大用户打造高品质、高性能、高标准、高寿命、价格优惠及一整套解决方案的系列UPVC气动塑料隔膜阀。

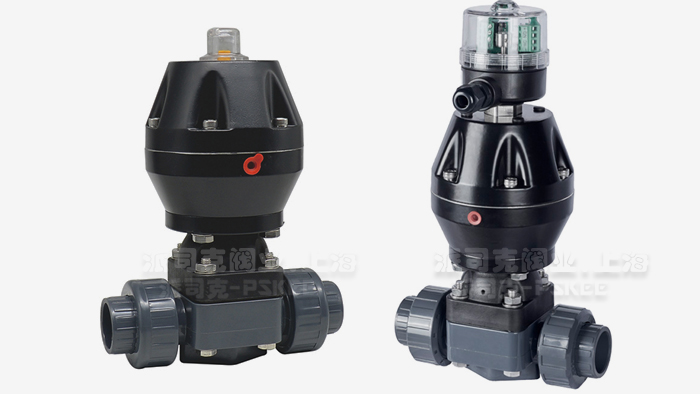

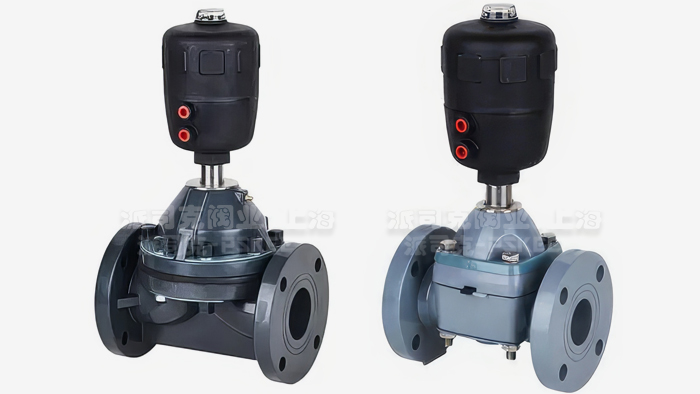

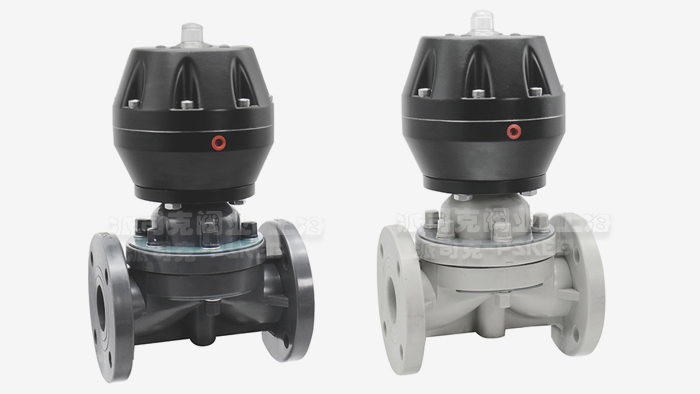

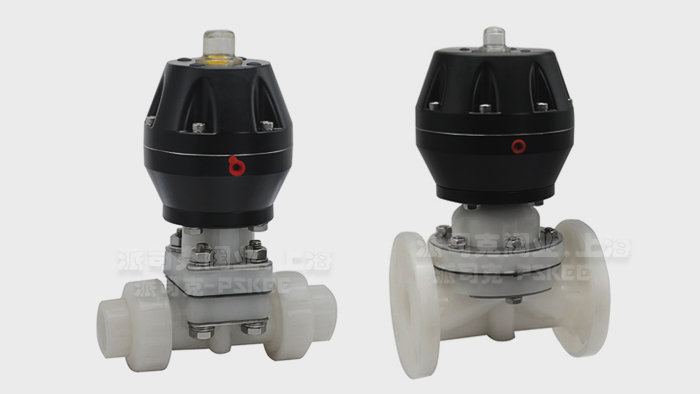

气动塑料隔膜阀产品简述：
气动塑料隔膜阀由隔膜阀和活塞式气动执行机构两部分组成，它以压缩空气为动力，实与对工艺管道中流体介质流量的调节。由于在结构上采用带有耐腐蚀PVC塑料的阀体和耐腐蚀的隔膜、无填料函结构、节流元件为弹性隔膜、阀体流道平滑，故气动隔膜阀具有阴力小，流量大、无外漏和方便可靠、防火防爆的优点，广泛适用于工业自动化系统中的强酸、强碱、强腐蚀、高粘度、含颖粒、带纤维不充许污染的介质的流量调节。
气动塑料隔膜阀工作原理：
气动塑料隔膜阀的关闭与开启是通过来自管路的压力作用于增强橡胶隔膜实现的。当压力介质进入阀门控制腔，隔膜下压，关闭阀门通道，当控制腔压力排向大气或下游管道，隔膜上升，阀门通道被打开。阀门没有阀杆、密封垫、定向座等，通道中运动的部件就是隔膜，所以不存在锈蚀及抱死现象，具有更高的稳定性。多种结构形式及控制形式，可适用于多种的流体控制需要。
气动塑料隔膜阀技术参数：

材质	UPVC,CPVC,FRPP,PPH,PVDF	颜色	橘色、蓝色、黑色
型号	G621F,G641F	产品别名	气动隔膜阀
适用范围	环保、化工、水处理、冶金等	连接形式	双由令连接、法兰、丝扣
公称通径	DN15 ～ 250 (mm )	公称压力	1.0(Mpa )
气源压力	0.6MPa(阀门驱动力）	作用形式	气开式,气闭式
适用介质	纯化水、酸碱液体	使用温度	0-65℃，-40-150℃
可带附件	限位开关（2*SPDT信号反馈）、电磁阀24VDC/AC220V（防爆或普通型）、空气过滤减压阀、定位器

气动塑料隔膜阀应用温度：

材料	介质温度	材料	介质温度
氯化聚氯乙烯（CPVC）	-20℃~+95℃	均聚聚丙烯（PPH）	-20℃~+110℃
聚氯乙烯（UPVC）	-0℃~+65℃	聚偏二氟乙烯（PVDF）	-40℃~+150℃
增强聚丙烯（FRPP）	-14℃~+90℃

气动塑料隔膜阀应用特点：
● 密封件膜片采用 F46 或 PFA 制造，耐磨性能好，耐腐蚀性能与 F4 相当。
●采用螺杆升降结构，启闭力矩小，平稳性好。
● 循环寿命长， 密封性好。
● 全塑设计，重量轻，耐腐蚀性出众。
● 可以便捷地安装各种气动配件。
● 流量大，流阻小，可以安装定位器，从而实现流量远程控制。
● 设计了可调节的关闭行程定位结构，增强了膜片使用寿命，简化维护流程。

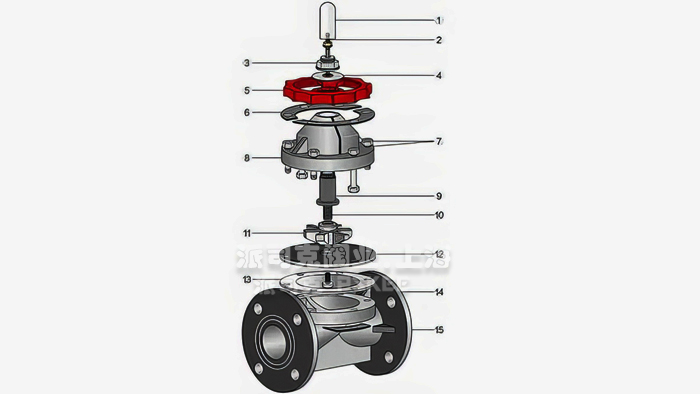

气动塑料隔膜阀主要材料表：

件号	名称	材质
1	限位罩	PC
2	螺柱	钢、不锈钢
3	压紧螺母	FRPP
4	垫圈	FRPP
5	手轮	合金料
6	上压板	钢、不锈钢
7	双头螺柱及螺母	钢、不锈钢
8	阀盖	FRPP、PVDF、UPVC、CPVC、PPH
9	阀杆螺母	钢、铜 Ht300
10	阀杆	钢、不锈钢
11	阀瓣	铸铁、FRPP、PVDF、UPVC、CPVC、PPH、钢、不锈钢、C.I.FRP
12	垫膜	三元乙丙、氟橡胶
13	膜片	F46.PFA
14	阀体	FRPP、PVDF、UPVC、CPVC、PPH
15	下压板	钢、不锈钢

气动塑料隔膜阀工作压力表：

口径/MPa/℃	FRPP			PVDF			UPVC			CPVC
15(1/2")	0.8	0.8	0.7	1	0.9	0.7	0.8	0.8	0.7	0.7	0.7	0.6
20(3/4")	0.8	0.8	0.7	1	0.9	0.7	0.8	0.8	0.7	0.7	0.7	0.6
25(1")	0.8	0.8	0.7	1	0.9	0.7	0.8	0.8	0.7	0.7	0.7	0.6
32(11/4")	0.7	0.7	0.6	1	0.9	0.7	0.7	0.7	0.6	0.7	0.7	0.6
40(11/2")	0.7	0.7	0.6	0.8	0.7	0.5	0.7	0.7	0.6	0.7	0.7	0.5
50(2")	0.7	0.7	0.6	0.8	0.6	0.5	0.7	0.7	0.6	0.7	0.7	0.5
65(21/2")	0.7	0.7	0.6	0.8	0.5	0.4	0.7	0.7	0.6	0.7	0.7	0.5
80(3")	0.7	0.7	0.6	0.7	0.5	0.4	0.7	0.7	0.6	0.7	0.7	0.5
100(4")	0.7	0.7	0.6	0.6	0.5	0.4	0.7	0.7	0.6	0.7	0.6	0.5
125(5")	0.5	0.5	0.4	0.5	0.4	0.3	0.5	0.5	0.4	0.5	0.5	0.4
150(6")	0.5	0.5	0.4	0.5	0.3	0.2	0.5	0.5	0.4	0.5	0.4	0.3
200(8")	0.3	0.3	0.2	0.4	0.25	0.2	0.3	0.3	0.2	0.3	0.3	0.25
250 (10")	0.3	0.3	0.2	0.4	0.25	0.2	0.3	0.3	0.2	0.3	0.3	0.2

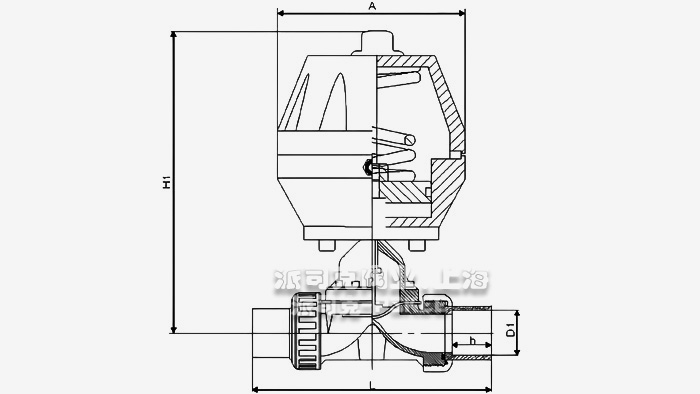

气动塑料双由令隔膜阀外形尺寸表：

NPS（in）	DN(mm)	PN（Mpa）	Site(mm)		Reference			D	B
			L	D1	A	H1	W(kg)
1/2	15	0.6	145	20	110	195	2	8	25
3/4	20	0.6	160	25	110	200	2.3	8	25
1	25	0.6	175	32	110	210	2.5	8	25
1-1/4	32	0.6	200	40	110	228	3	8	36
1-1/2	40	0.6	225	50	140	240	5	10	36
2	50	0.6	272	63	170	290	8	10	45

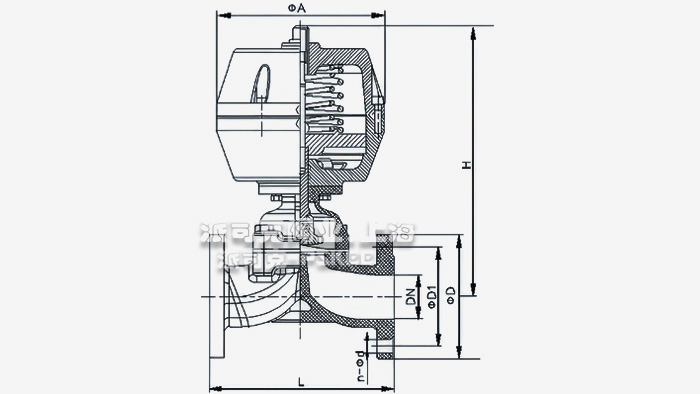

气动塑料法兰隔膜阀外形尺寸表：

DN	L	D	D1				n	φd	A	H	阀门重量（KG）
			HG	JIS	DIN	ANSI
15	125	95	65	70	65	60		14	110	215	2
20	135	105	75	75	75	70	4	14	110	220	2.3
25	145	115	85	90	85	80	4	14	110	225	2.5
32	150	135	100	100	100	89	4	18	140	240	3
40	180	145	110	105	110	100	4	18	170	285	5
50	210	160	125	120	125	120	4	18	170	307	8
65	250	180	145	140	145	140	4	18	200	327	13
80	300	195	160	150	160	152	8	18	23	390	16
100	350	215	180	175	180	190	8	18	260	470	24
125	400	245	210	210	210	216	8	18	310	637	30
150	480	280	240	240	240	240	8	23	370
200	570	335	295	290	295	298	8	23	490

气动塑料隔膜阀产品应用：
气动塑料隔膜阀以压缩空气0.6M为动力，进气打开阀门，断气自动复位（关闭），结构简单，操作方便；气动塑料隔膜阀可用于控制水、蒸汽、油品、气体、泥浆、各种腐蚀性介质、 液态金属和放射性流体等流体的流动。
