【活塞式水锤吸纳器】瑞濠品牌一体化解决方案，瑞濠阀业全方面介绍ZYA9000型活塞式水锤消除器相关标准、选型、作用、结构图、规格型号；为您提供水力控制阀外形尺寸、工作原理、安装维护及产品说明书；为广大用户打造高品质、高性能、高标准、高寿命、价格优惠的系列水锤消除器。

---

活塞式水锤吸纳器产品简述：
YQ9000、ZYA9000活塞式水锤吸纳器是一种用于消除管线中因多种原因造成的水锤冲击波，保护管道及设备不受破坏的装置。活塞式水锤消除器适用于工矿、企业、高层建筑、电站等各类给排水系统中，利用活塞上腔室中空气的胀缩，使突发的冲击波得到缓冲而缓解了力度，大程度地避免因水锤冲力造成的设备损坏。该装置结构简单，选材精良，使用寿命长。


活塞式水锤吸纳器工作原理:

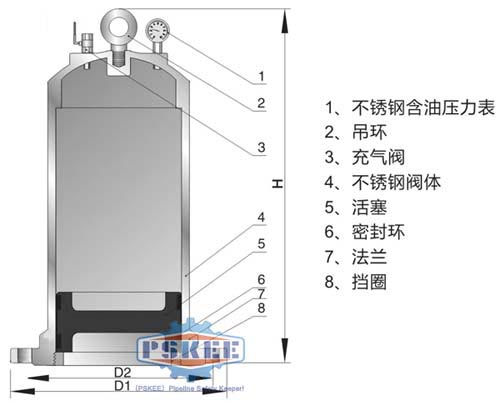

YQ9000、ZYA9000活塞式水锤消除器的内部有一密闭的容气腔，下端为一活塞，当冲击波传入水锤消除器时，水击波作用于活塞上，活塞将往容气腔方向运动。活塞运动的行程与容气腔内的气体压力、水击波大小有关，活塞在一定压力的气体和不规则水击双重作用下，做上下运动，形成一个动态的平衡，这样就有效地消除了不规则的水击波震荡。

活塞式水锤吸纳器产品应用：
YQ9000、ZYA9000活塞式水锤吸纳器能在无需阻止流体流动的情况下，有效地消除各类流体在传输系统可能产生的水外锤和浪涌发生的不规则水击波震荡，从而达到消除具有破坏性的冲击波，起到保护之目的。水锤消除器适用于工矿、企业、高层建筑、电站等各类排水系统中。

活塞式水锤吸纳器技术参数：

公称压力MPa	试验压力		适合介质	适宜温度	容气腔压力（占管道压力百分数）
	密封试压	强度试压
	MPa	MPa
1.6	1.76	2.4	纯净水	<=80℃	50~70
2.5	2.75	3.75

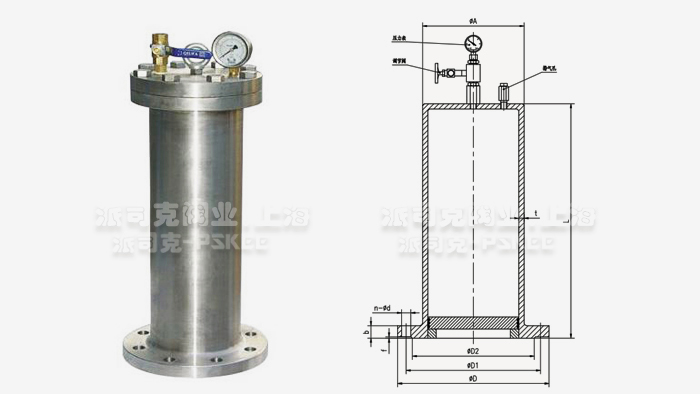

活塞式水锤吸纳器ZYA9000外形尺寸表：

公称通径DN		D	D1	D2	b	H	n-Φd
mm	英寸
15	1/2	95	65	45	14	200	4-φ14
20	3/4	105	75	55	16	300	4-φ14
25	1	115	85	65	16	320	4-φ14
32	1 1/2	140	100	78	18	340	4-φ18
40	1 1/2	150	110	85	18	350	4-φ18
50	2	165	125	100	20	455	4-φ18
65	2 1/2	185	145	120	20	505	4-φ18
80	3	200	160	135	20	745	8-φ18
100	4	220	180	155	22	765	8-φ18
125	5	250	210	185	22	796	8-φ18
150	6	285	240	210	24	828	8-φ23
200	8	340	295	265	24	918	12-φ23
250	10	405	355	320	26	948	12-φ25
300	12	460	410	375	28	970	12-φ25

活塞式水锤吸纳器安装说明：
1、水锤吸纳器DN15~50为螺纹连接，用标准三通垂直装于管道，用于支管系统消除管道不规则水击波和噪声。DN50~300为法兰连接，用标准三通外接。

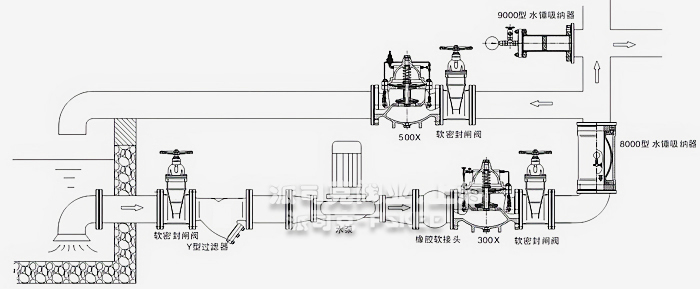

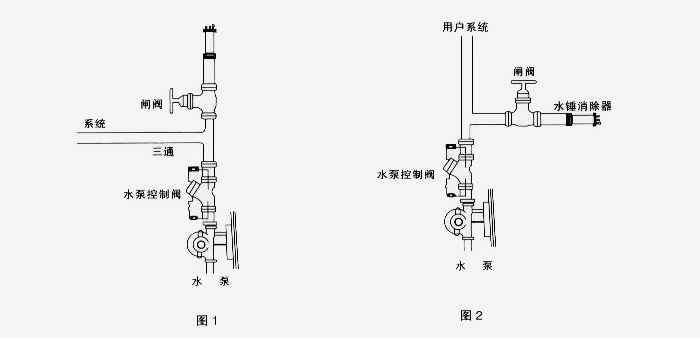

2、YQ9000 16/25P活塞式水锤消除器应尽量安装在水击源附近，其安装应便于水击波无阻碍地通向消除器，安装示意图如下二例：

a、阀体上的压力表，安装前显示阀体气室压力，安装后显示管道压力。
b、安装前请确认，水锤消除器气室压力不得高于管道压力
c、当扬程50m以上，压力5Kgf/cm2以上时，建议长道管下方及逆止阀止阀上方转角处各安装一只水锤消除器。
d、为考虑维修，建议保留10cm阀体与墙面间隙，方便维修动作。
e、若管道内水压力较低，或水锤消除器气室压力较低，皆可帖水锤消除器上方注气栓加入气压或释放气压。
f、水锤消除器气室压力，维持于管道压力50~70时水锤消除器有很好的效果
g、水锤吸纳器二次侧为开放压力场合，例定水位阀，卫浴器具，水龙头等注气1-1.3Kgf/cm2较适合.

减压稳压阀

持压泄压阀

流量控制阀

遥控浮球阀

电动控制阀

水位控制阀

水泵控制阀

防污隔断阀

缓闭止回阀

压差旁通阀

水锤消除器

紧急关闭阀

水击泄放阀

防爆波阀

倒流防止器

·活塞式水锤吸纳器质保体系：
有了您的信任与支持，我们提供值得信赖的Ruihao品牌产品，我们支持一系列的系统技术参数、技术指导、文件支持，实行质量跟踪、客户档案、售后保障。
·活塞式水锤吸纳器产品标准：
我们的产品按相关标准验收，产品质量实行"售后跟踪"服务；随货提供"铭牌""质量证明""质保卡"，产品并带有"说明书""检验报告"等相关说明。
·活塞式水锤吸纳器解决方案：
瑞濠公司为工业系统和水力提供的整体方案，我们专注产品质量，把握每一个产品细节全程控制; 不仅为用户解决需求，还保障了控制系统运行可靠性，减少系统的故障及维护，不懈努力的为用户提供高品质、高性能的产品。
·活塞式水锤吸纳器售后保障：
瑞濠公司实行完善的用户档案和全程服务制度，每个用户都进行全程免费技术咨询、安装指导、跟踪服务以及相关咨询服务。
瑞濠公司的阀门产品实行"三包"服务，货物到现场提供相应技术指导支持; 质保期实行12个月到24个月不等。
·活塞式水锤吸纳器订购说明：
1.阀门产品：如有指定型号标准，请直播销售热线咨询价格，了解详情！
2.技术支持：如没有指定产品型号规格，请把工况要求、设计图纸、技术规范，发送传真或邮件至本公司。
3.产品订货参数：通径（DN）,公称压力（Mpa），温度（℃），连接方式（螺纹、法兰、对夹等）。
4.产品驱动方式：手动、蜗轮、气动、电动等。
5.产品标准:国标GB、日标JIS、美标ANSI、德标DIN、英标BS、欧标EN等。
6.报价确认：本公司提供报价清单及技术标准说明至客户确认，在双方技术各方面确认后再拟定合同。
7.阀门质量要求、质量标准、供方对质量负责的条件:按有关质量标准。
