【一体式浆液阀】瑞濠品牌.质量保证，瑞濠阀业全方面介绍【C5ZTD10一体式浆液阀】相关标准、选型、作用、结构图、规格型号；为您刀闸阀外形尺寸、工作原理、安装维护及产品说明书；为广大用户打造高品质、高性能、高标准、高寿命、价格优惠的系列一体式浆液阀。

---

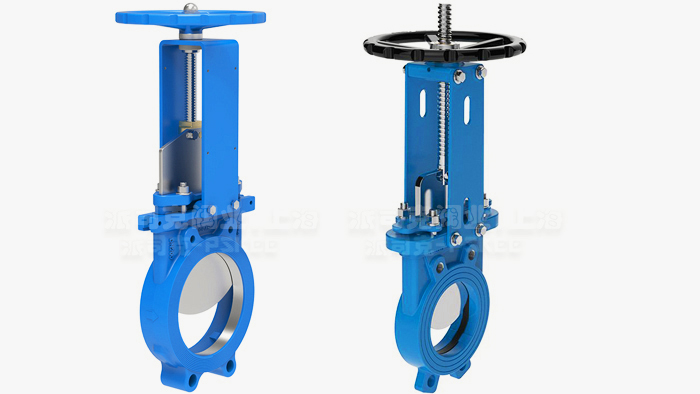

一体式浆液阀产品简述：
一体式浆液阀又名无凹槽浆液阀，整体式浆液阀，是一种阀体采用整体式结构的浆液阀,包括阀体,闸板和U型密封条,阀体中腔底部设有凹槽并装有弹性U型密封条,当阀门关闭时闸板下移,闸板底部边缘与密封条接触进而压缩密封条进入凹槽中实现阀体和闸板的密封;当浆液阀开启时闸板上移,闸板底部边缘与密封条脱离,密封条弹起与凹槽平整,能防止刀闸阀在使用过程中,介质沉淀物积存在阀体中腔的凹槽里，不易堵塞、无残留，管道清洗方便，从而有效提高刀闸阀的密封效果,防止阀门关闭时泄漏。使用寿命更长，维护更简单；法兰密封面镶O型圈，无须另配法兰垫片，安装简单方便，磨擦系数小，启闭灵活，可配手动、电动、气动、电液动、液动、伞齿轮传动等诸多执行器，以满足不同工矿要求使用。


一体式浆液阀产品特点：
1.采用对夹一体式结构，体积小，重量轻；主要由阀体、O型圈、闸板、阀杆、支架等部件组成。
2.敞开的通道，可以防止介质在阀内的沉积；
3.采用可更换式密封结构，一改普通浆液阀与刀型闸阀维修难的问题；
4.阀体材质由传统的铸钢更换成了球墨铸铁，耐腐蚀性更好，有效延长了使用寿命。

一体式浆液阀性能规范:

公称压力（MPa）	壳体试验（MPa）	密封试验（MPa）	工作温度	适用介质
0.6 1.0	0.9 1.5	0.66 1.1	≤80℃ ≤80℃	纸浆、污水、煤浆、灰、渣水混和物

一体式浆液阀零部件材质 :

体、盖	阀板	阀杆	密封面
不锈钢、球墨铸铁、灰铸铁	不锈钢	不锈钢	橡胶、四氟、不锈钢、硬质合金

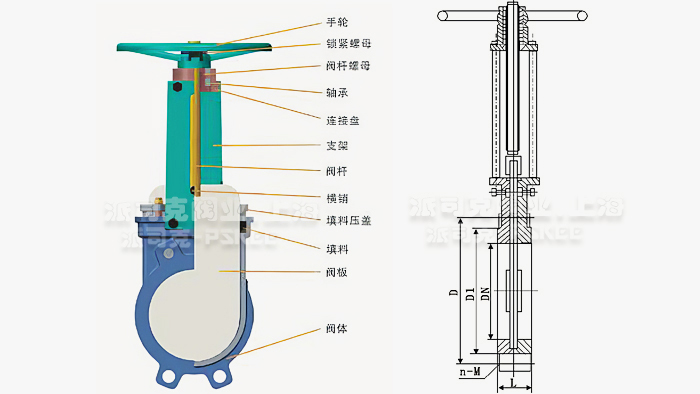

一体式浆液阀外形尺寸（mm）:

MPa	DN	L	D	D1	H	N-M
1.0	50	40	125	95	425	4-M16
	65	40	145	110	475	4-M16
	80	50	160	127	505	8-M16
	100	50	180	149	580	8-M16
	125	50	210	174	655	8-M16
	150	60	240	199	745	8-M20
	200	60	295	250	890	8-M20
	250	70	350	310	1125	12-M20
	300	70	400	360	1325	12-M20
	350	96	460	416	1480	16-M20
	400	100	515	466	1645	16-M24

一体式浆液阀产品作用：
一体式浆液阀是原阀体技术基础上，做出的浆液阀，该阀又名无凹槽浆液阀，整体式浆液阀，阀体密封采用"O"型复合密封圈结构，克服了原对夹式浆液阀采用"U"型密封垫受力后易移位和变形，介质外泄等缺点。闸板采用刀形结构，解决了灰浆沉淀密封槽内，阀门关闭不严，外泄漏等问题。

浆液阀

手动刀闸阀

气动刀闸阀

电动刀闸阀

浆料阀

陶瓷刀闸阀

穿透式插板阀

液动刀闸阀

·一体式浆液阀质保体系：
有了您的信任与支持，我们提供值得信赖的Ruihao品牌产品，我们支持一系列的系统技术参数、技术指导、文件支持，实行质量跟踪、客户档案、售后保障。
·一体式浆液阀产品标准：
我们的产品按相关标准验收，产品质量实行"售后跟踪"服务；随货提供"铭牌""质量证明""质保卡"，产品并带有"说明书""检验报告"等相关说明。
·一体式浆液阀解决方案：
瑞濠公司为工业系统和水力提供的整体方案，我们专注产品质量，把握每一个产品细节全程控制; 不仅为用户解决需求，还保障了控制系统运行可靠性，减少系统的故障及维护，不懈努力的为用户提供高品质、高性能的产品。
·一体式浆液阀售后保障：
瑞濠公司实行完善的用户档案和全程服务制度，每个用户都进行全程免费技术咨询、安装指导、跟踪服务以及相关咨询服务。
瑞濠公司的阀门产品实行"三包"服务，货物到现场提供相应技术指导支持; 质保期实行12个月到24个月不等。
·一体式浆液阀订购说明：
1.阀门产品：如有指定型号标准，请直播销售热线咨询价格，了解详情！
2.技术支持：如没有指定产品型号规格，请把工况要求、设计图纸、技术规范，发送传真或邮件至本公司。
3.产品订货参数：通径（DN）,公称压力（Mpa），温度（℃），连接方式（螺纹、法兰、对夹等）。
4.产品驱动方式：手动、蜗轮、气动、电动等。
5.产品标准:国标GB、日标JIS、美标ANSI、德标DIN、英标BS、欧标EN等。
6.报价确认：本公司提供报价清单及技术标准说明至客户确认，在双方技术各方面确认后再拟定合同。
7.阀门质量要求、质量标准、供方对质量负责的条件:按有关质量标准。
