X43F46衬氟旋塞阀产品简述：
衬氟旋塞阀是用带通孔的旋塞做为启闭件，通过旋塞的旋动实现关闭的阀门，具有密封性能好，使用寿命长，具有进出端同时密封的优点。旋塞阀启闭迅速、流体阻力小。本系列有衬里旋塞阀（全衬型）和衬套旋塞阀（半衬型）。旋塞阀多用于截断介质流动。
X43F46衬氟旋塞阀产品特点：
1、阀体进出口端窗口设计为双道沟槽密封环结构，旋塞在旋转过程中，其密封副间的密封比压在逐渐变化，直至到达全开或全关位置时，产生足够的密封比压，密封副达到无泄漏。
2、旋塞阀双道沟槽密封环即可以使PTFE衬套稳固在阀体内不产生位移，又可吸收由于温差变化引起衬套产生的微量变形，同时衬套与旋塞之间产生有力的擦拭作用，又提高了密封面的使用寿命。
3、衬氟旋塞阀塞轴上部采用一个PTFE膜片和O型圈与调节垫片组合，即可以调整密封面间的密封比压，使塞子转动灵活，又可以保证进、出口端和中法兰连接端的密封。
4、整个密封过程可近似认为与管道内压力无关。
5、旋塞阀PTFE衬套内，根据使用温度和工作介质采用不同材料的填充物，润滑好，寿命长。

X43F46衬氟旋塞阀产品标准：

设计制造	GB/T12240
结构长度	GB12221、HG/T3704-2003、ANSI B16.10
法兰尺寸	HG20592-97、ANSIB16.5a
结构形式	直通、L型三通、T型三通
驱动方式	手动、电动、气动
公称压力	0.6、1.0、1.6、2.5Mpa class150
压力试验	GB/T 13927 API598

X43F46衬氟旋塞阀技术参数：

手动	X43F4全、半衬里	蜗轮	X343F4全、半衬里
	X43F46全、半衬里		X343F46全、半衬里
	X43FA全、半衬里		X343PFA全、半衬里
气动	X643F4全、半衬里	电动	X943F4全、半衬里
	X643F6全、半衬里		X943F6全、半衬里
	X643FA全、半衬里		X943FA全、半衬里

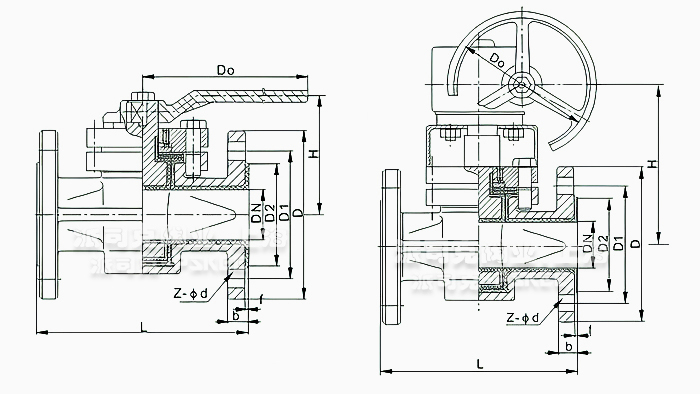

衬氟旋塞阀外形尺寸表：

公称通径								PN16
DN（mm）	NPS(inch)	L	D	D1	D2	Z-Φd	f		b	Do	H
15	1/2	130	95	65	45	4-14	3		15	140	85
20	3/4	130	105	75	55	4-14	3		17	140	90
25	1	140	115	85	65	4-14	3		17	200	100
32	1-1/4	165	140	100	75	4-18	3		19	200	100
40	1-1/2	165	150	110	85	4-18	3		19	260	130
50	2	203	165	125	100	4-18	3		21	260	130
65	2-1/2	222	185	145	120	4-18	3		21	280	135
80	3	241	200	160	135	8-18	3		22	350	165
100	4	305	220	180	155	8-18	3		23	350	180
125	5	356	250	210	182	8-18	4		24	200	210
150	6	394	285	240	210	8-23	4		26	200	450
200	8	457	340	295	265	12-23	4		26	240	490
250	10	533	405	355	320	12-26	4		28	240	550

X43F46衬氟旋塞阀产品用途：
1.本衬氟旋塞阀是采用近似圆形通孔的锥面旋塞作为启闭件，通过旋塞转动90°实现全开或者全关的目的。具有结构紧凑、体积小、密封性能好的优点。
2.旋塞为带有通孔的圆锥体，与圆锥形阀体相配合，旋转时，密封面之间运动带有擦拭作用，用于带有悬浮颗粒的介质较为理想，而且在全开时，密封面与流动介质隔离，这样提高了阀门的使用寿命。
3.衬氟旋塞阀的锥形密封面之间的泄漏间隙可通过压盖来调整。当旋塞与阀体紧密接触时，旋塞仍可旋转，或者旋转前从阀体内提起旋塞，旋转90°后再密封。
4.衬氟旋塞阀全开时，通道没有任何障碍，也没有凹陷沉积介质，这对于食品、医药等行业适合。
由于衬里旋塞阀，衬氟旋塞阀的密封面积大和密封应力高，因此操作力矩较大，正因为此种阀门密封面积大，即使密封面上有些损坏，仍能较好防止泄漏，维修也方便。
5.衬氟旋塞阀适用介质：FEP(F46)、PCTFE（F3）适用在-50℃～150℃的各种浓度的王水、硫酸、盐酸、氢氟酸和各种有机酸、强酸、强氧化剂，FEP还适用于各种浓度的强大碱有机溶剂以及其它腐蚀性气体、液体介质的管路上使用 。
