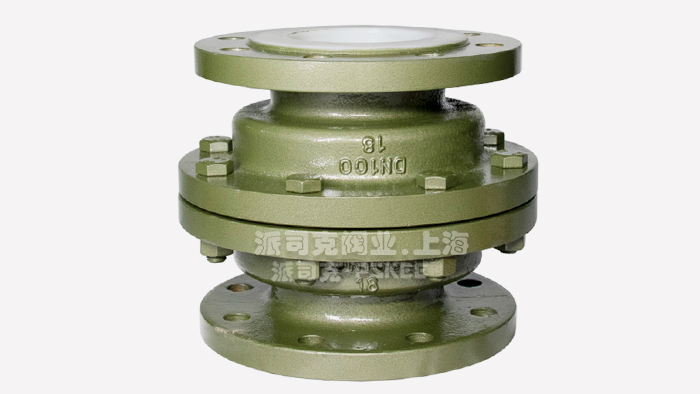

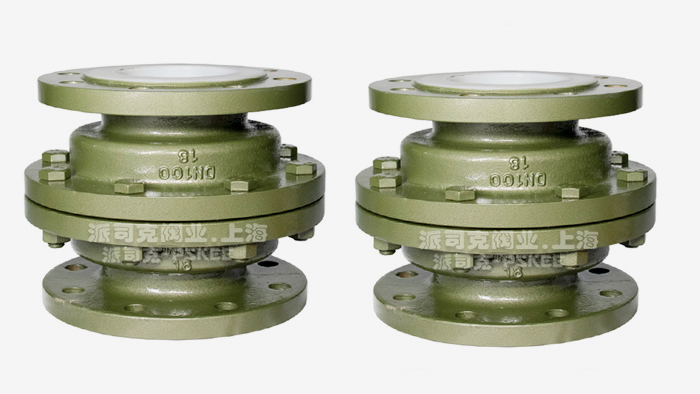

浮球式衬氟止回阀产品概述：
H40F46、H42F46浮球式衬氟止回阀是指管道为垂直于地面，这种阀门跟升降式衬氟止回阀刚好成垂直结构，当水泵开启时，阀门自动开启，当水泵停止时，阀门中的阀瓣受重力影响，自动落下，起到关闭阀门作用，故成止回阀。又称逆止阀或单向阀。浮

浮球式衬氟止回阀工作原理：
H40F46型衬氟止回阀采用浮球式止回原理：它是一种阀瓣结构为球型，特点是衬氟浮球沿阀体通路轴线做升降运动，液体只能让垂直向上流动，一旦液体停直向上流动时，浮球靠本身的重量自动掉落至原位，与阀体内部的密封圈相结合，致使阀门自动关闭。
浮球式衬氟止回阀结构特点：
1 旋启式止回：它的阀瓣都是围绕阀座外的轴旋转启、闭，防止介质倒流。 轴与阀瓣设计为一体，全部衬氟的轴镶嵌在阀体与阀盖之间形成的凹槽内，启闭灵活，密封可靠。
2.浮球式止回：是一种球形结构，阀瓣为球型，特点是衬氟浮球沿阀体通路轴线做升降运动，液体只能让垂直向上流动，一旦液体停直向上流动时，浮球靠本身的重量自动掉落至原位，与阀体内部的密封圈相结合，致使衬氟止回阀自动关闭。
3.升降式止回：结构特点是衬氟阀瓣垂直于阀体进、出口轴线作升降运动，其优点是止回的密封性能好。
浮球式衬氟止回阀主要材料：

零件名称	材料
上、下阀体	铸铁、铸钢、不锈钢、内衬F46、F3
阀瓣	铸铁、不锈钢、衬F46、F3
垫圈	F4、F46

浮球式衬氟止回阀产品标准：

设计标准	GB12224
结构长度	GB 12221
法兰标准	JT/T79-94
检验试验	GB/T13927

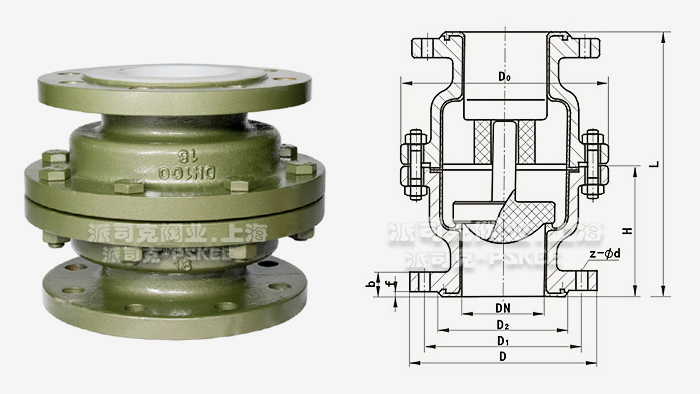

浮球式衬氟止回阀外形尺寸表：

通径DN(mm)	L	D	D1	D2	f	b	Z-Φd	Do	N	Kg
25	152	115	85	65	3	16	4-14	130	76	7
32	152	135	100	70	3	18	4-18	140	76	9
40	178	145	110	85	3	18	4-18	160	89	12
50	178	160	125	100	3	18	4-18	170	89	15
65	190	180	145	120	3.5	20	4-18	200	95	20
80	203	195	160	135	3.5	20	4-18	220	101	24
100	267	215	180	155	4	22	8-18	240	133	44
125	305	245	210	185	4	24	8-18	280	152	75
150	394	280	240	210	4	24	8-23	315	197	95

衬氟止回阀产品类型：
H41型：水平安装、升降式止回原理
H40型：垂直安装、浮球式止回原理
H42型：垂直安装、升降式止回原理
H44型：垂直安装、旋启式止回原理

浮球式衬氟止回阀注意事项：
1、在安装中不要使止回阀承受管路重量，大型的止回阀应设支撑，使之不受管系产生的压力的影响。
2、安装时注意介质流动的方向应与阀体所标箭头方向一致。
3、立式止回阀一定要安装在垂直管道上，否则止回阀将不起作用。
4、水平式止回阀应安装在水平管道上，否则止回阀也将不起作用。

浮球式衬氟止回阀产品应用：
H40F46型衬氟止回阀适应于立式管道的安装，适用在-50℃～150℃的各种浓度的王水、硫酸、盐酸、氢氟酸和各种有机酸、强酸、强氧化剂，FEP立式衬氟止回阀还适用于各种浓度的强碱有机溶剂以及其它腐蚀性气体、液体介质的管路上使用。
