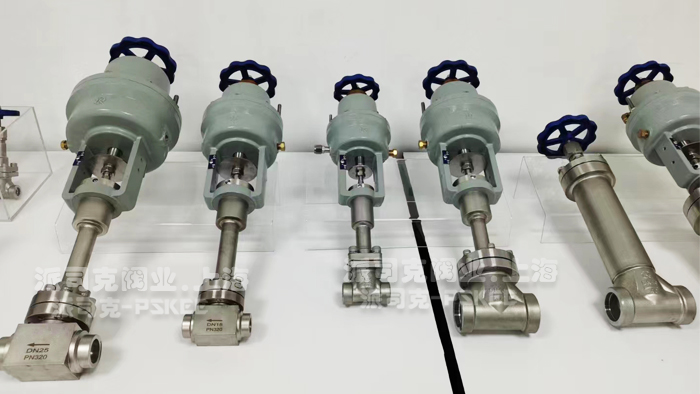

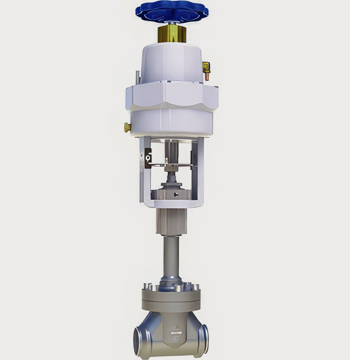

瑞濠品牌，低温紧急切断阀采用单作用气缸驱动，低温紧急切断阀开关严密，动作迅速，密封可靠，低温紧急切断阀分为常开型和常闭型，常闭型，气缸进入压缩空气，活塞上升带动阀杆开启阀门，关闭时释放气缸内气体，活塞在弹簧的作用下带动阀杆与阀瓣向下运动阀门关闭，常开型：气缸充入指定压力时，活塞下降带动阀杆关闭阀门，当释放气缸内气体，阀门开启。

---

低温紧急切断阀结构特点：
●低温切断阀加上带弹簧复位的气动执行机构，在气缸部位加装安全附件（易熔塞）；
●紧急切断阀阀本体部分利手动低温截止阀结构，密封面上做必要的改进，使其更适用于紧急切断的使用要求。
●执行器部分的复位力来自-高品质的压缩弹簧；
●若无法正常向阀门提供驱动气源时，可用阀门的手动装置启闭阀门，不敢影响整个系统的正常工作。
低温紧急切断阀工作原理：
●低温紧急切断阀是利用活塞向下运动，继而带动活塞杆和阀杆向下，使阀顶密封和阀座密封紧密贴合，实现阀门的关闭；当向气缸充压后，活塞压缩弹簧向上运动、带动活塞杆和阀杆向上，将阀顶抬高，并门开启；
●当阀门处于开启位置，正常工作时，若环境温度升高至70±5℃时，安装在气缸处的易熔塞熔化，气缸泄压，弹簧推动活塞向下●运动，带动阀杆和阀顶向下，迅速关闭阀门，阻止介质继续流动，防止危险发生或扩大。

低温紧急切断阀产品规范：
公称压力：4.0MPa
公称通径：20mm～200mm
适用介质：LO2、LN2、LAr、LNG、LC2H4等
适用温度：-196～+75℃
连接方式：承插焊
介质流向：由阀瓣上面向下流
气源压力：0.3～0.6MPa
紧急切断温度：70±5℃

低温紧急切断阀主要零部件材料：
阀体、阀盖、阀瓣、阀杆：不锈钢
填料：PTFE
密封圈：PTFE或PCTFE
气缸、支架：铸铝

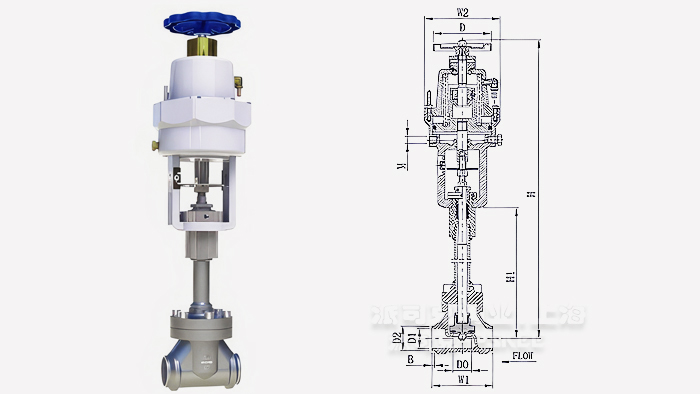

低温紧急切断阀焊接型外型连接尺寸:

通径DN	H	H 1	D	D0	D1	D2	B	W1	W2	M
15	475	175	100	15	17.08	21.3	5	65	130	Rc1/4
20	479	179	100	20	22.48	26.7	5	80	130	Rc1/4
25	486	186	100	25	27.9	33.4	5	90	130	Rc1/4
32	500	200	100	32	36	42.2	5	105	130	Rc1/4
40	577	223	125	40	43	48.3	5	120	160	Rc1/4
50	587	233	125	50	55	60.3	5	140	160	Rc1/4

DJ641F低温紧急切断阀产品规范：
公称压力：2.5MPa
公称通径：20mm～200mm
适用介质：LO2、LN2、LAr、LNG、LC2H4等
适用温度：-196～+75℃
连接方式：法兰
介质流向：由阀瓣上面向下流
气源压力：0.3～0.6MPa
紧急切断温度：70±5℃

DJ641F低温紧急切断阀主要件材料：
阀体、阀盖、阀瓣、阀杆：不锈钢
填料：PTFE
密封圈：PTFE或PCTFE
气缸、支架：铸铝

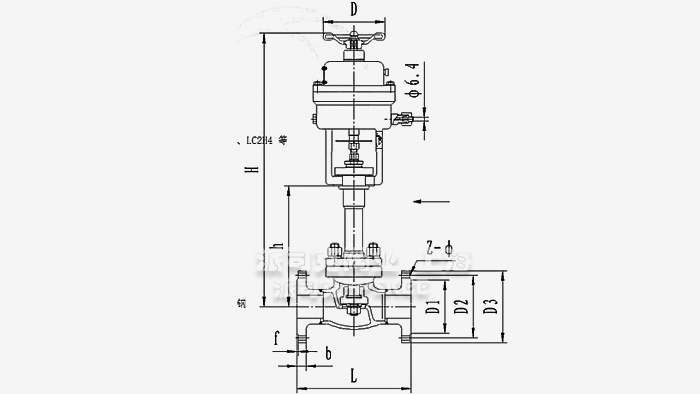

低温紧急切断阀法兰式外型连接尺寸：

通径 DN(mm)	尺寸(mm)										重量KG
	A	H	h	D	D1	D2	Z-Ф	b	f	D0
20	150	400	200	105	75	55	4-14	16	2	100	7.9
25	160	400	200	115	85	65	4-14	16	2	100	8.8
32	190	468	204	135	100	78	4-18	18	2	120	14.5
40	200	523	230	145	110	85	4-18	18	2	120	15.4
50	230	523	230	160	125	100	4-18	20	3	120	23.8
65	290	651	250	180	145	120	4-18	22	3	120	28.5
80	310	736	320	195	160	135	8-18	22	3	160	42.1
100	350	736	320	215	180	155	8-18	24	3	160	64.4
125	400	1020	470	245	210	185	8-18	28	3	300	88.6
150	480	1050	500	280	240	210	8-23	30	3	300	125.4
200	600	1150	600	335	295	265	12-23	34	3	300	191.1

低温紧急切断阀使用说明：
●低温切断阀宜存放在干燥室内，阀门应轻放，产品表面不得有任何磕、碰、划伤等缺陷；
●安装时应注意介质的流动方向，由阀顶上方向下流动；
●焊接时，用手轮将阀门开启，使阀顶密封面与阀体密封面脱离，防止焊接产生的高热传导给密封件造成变形损坏；
管道安装好后，应吹除干净；
●气缸气源接头处接管为为Φ6*1或Φ12*1（DN125以上）的铜管或不锈钢管。
