不锈钢低温短轴截止阀产品简述：
低温截止阀是指关闭件（阀瓣）沿阀座中心线移动的阀门。根据阀瓣的这种移动形式，阀座通口的变化是与阀瓣行程成正比例关系。由于该类阀门的阀杆开启或关闭行程相对较短，而且具有可靠的切断功能，又由于阀座通口的变化与阀瓣的行程成正比例关系，适合作为切断或调节以及节流使用。

不锈钢低温短轴截止阀产品特点：
低温截止阀适用于低温液体贮运设备的管理系统，具有开关灵活、密封可靠的特点，也可用于其他低温和深冷介质的管理系统。
1、结构简单，制造和维修比较方便。
2、工作行程小，启闭时间短。
3、密封性好，密封面间摩擦力小，寿命较长。

不锈钢低温短轴截止阀主要零部件材料:

阀体	CF8
阀座、阀瓣	S30408
阀杆	S30408
填料、密封圈	PCTFE
延伸套管	0Cr18Ni9

不锈钢低温短轴焊接型截止阀技术参数：

公称通径	DN10-DN100mm
公称通径	PN4.0Mpa
适用介质	液氧、液氮、液化天然气、液态二氧化碳、液态丙烷等
适用温度	-40℃~+80℃

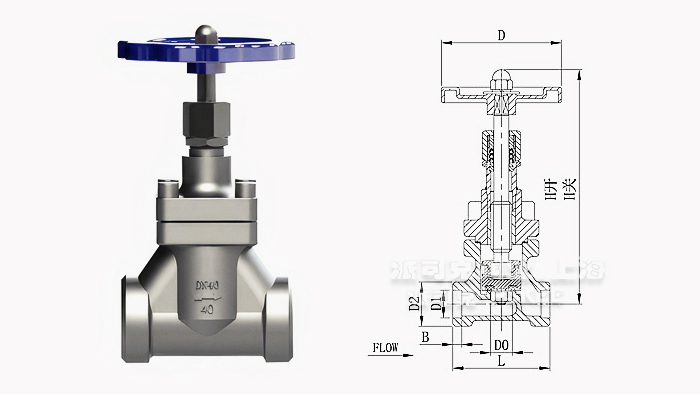

不锈钢低温短轴焊接型截止阀外形尺寸表：

通径DN(mm)	H开	H关	L	D	D0	D1	D	B
10	120	114	60	Φ65	Φ13	14.5	24	6
15	146	137	65	Φ80	Φ15	18.5	29.5	6
20	150	139	80	Φ80	Φ20	25.5	36	8
25	173	159.5	90	Φ100	Φ25	32.5	43.5	8
32	183	168.5	105	Φ100	Φ32	38.5	53	8
40	222.5	205	120	Φ125	Φ40	45.5	62	8
50	231.5	210.5	140	Φ140	Φ50	57.5	72	10

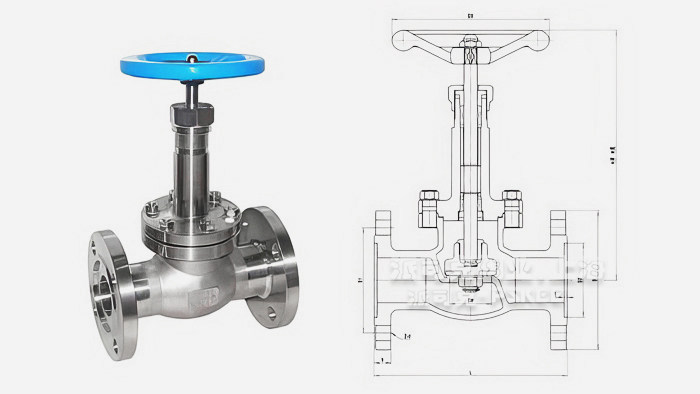

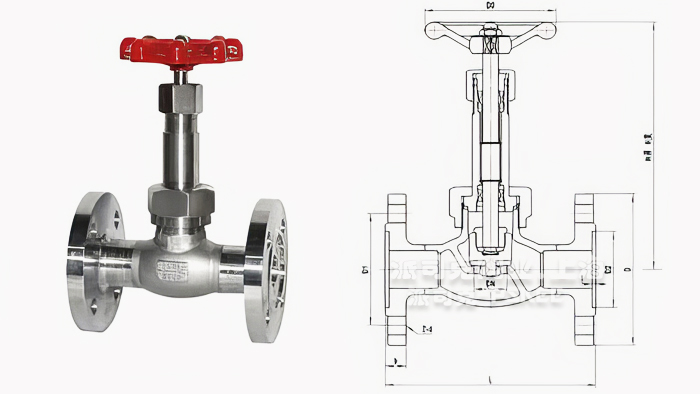

不锈钢低温短轴法兰型截止阀外形尺寸表：

通径DN(mm)	L	H开	H关	D	D1	D2	Z-d	b	f	重量KG
15	130	151	143	95	65	40	4-14	14	3	2.8
20	150	184	172	105	75	51	4-14	16	3	4.0
25	160	184	172	115	85	58	4-14	16	3	4.6
32	180	228	208	135	100	66	4-18	18	3	7.3
40	200	228	208	145	110	76	4-18	18	3	8.2

不锈钢低温短轴法兰型截止阀大口径尺寸：

通径DN(mm)	L	H开	H关	D	D1	D2	Z-d	b	f	重量KG
50	230	303	280	160	125	88	4-18	20	3	14.4
65	290	303	280	180	145	110	8-18	22	3	18.5
80	310	368	330	200	160	121	8-18	24	3	30.2
100	350	380	340	235	190	150	8-23	24	3.5	40.3
125	400	434	380	270	220	176	8-25	28	3.5	554.0
150	480	480	420	300	250	204	8-25	30	4	68.4
200	600	650	520	375	320	260	12-30	38	4	134.3
300	750	1020	890	510	450	363	16-34	46	4.5	334.5

不锈钢低温短轴法兰型截止阀产品应用：
主要用于乙烯，液化天然气装置，液化石油，天然气LPG LNG储罐，接受基地及卫星站，空分设备，石油化工尾气分离设备，液氧、液氮、液氩、二氧化碳低温贮槽及槽车、变压吸附制氧等装置上，适用于介质温度-40℃～ -196℃。
